Planmappe für die Einrichtung

Master-Suite: Schlafzimmer, Vorraum mit Suitetür, Ankleide, Ensuite

Stand 2026-09-22 (Prüfung Runde 2).

Raum und Maße

• Schlafzimmer: x 0…4.043, y 9.551…13.348 (4.04 × 3.80). Fliese grau im ganzen Raum, Abhangdecke 2.77 m.

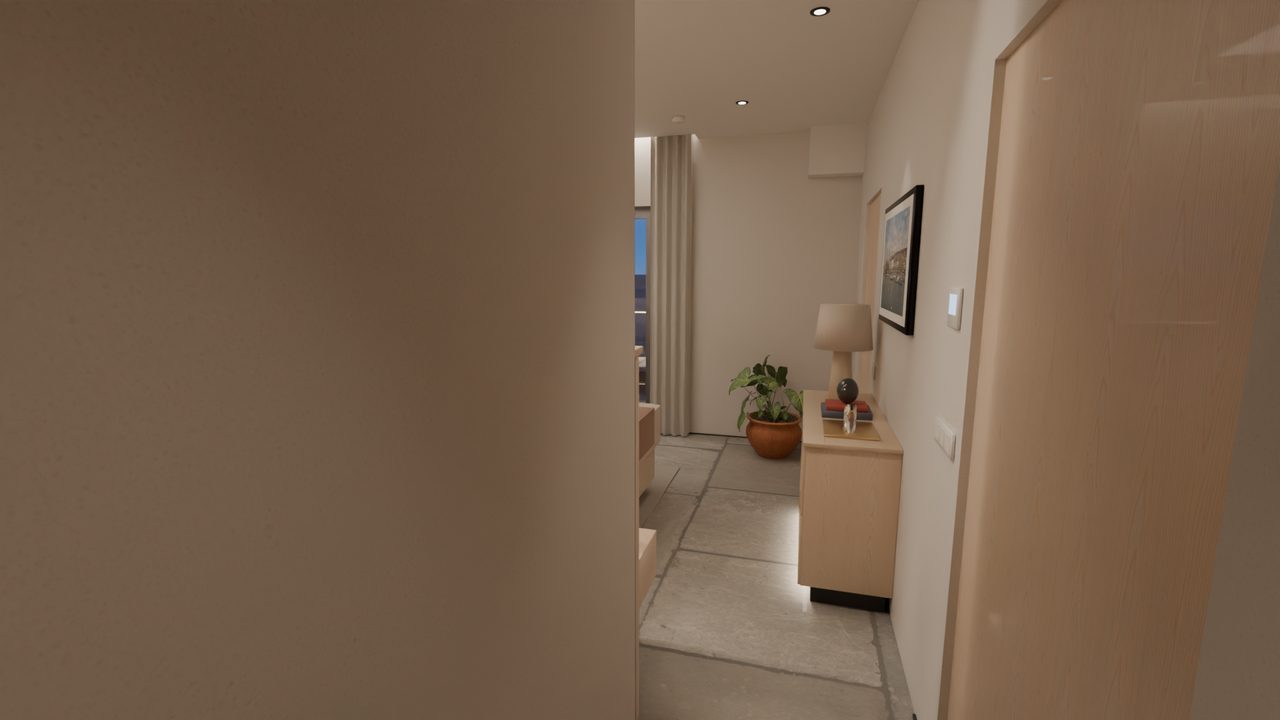

• Vorraum: x 3.12…4.043, y 7.88…9.55, Decke 2.67 m.

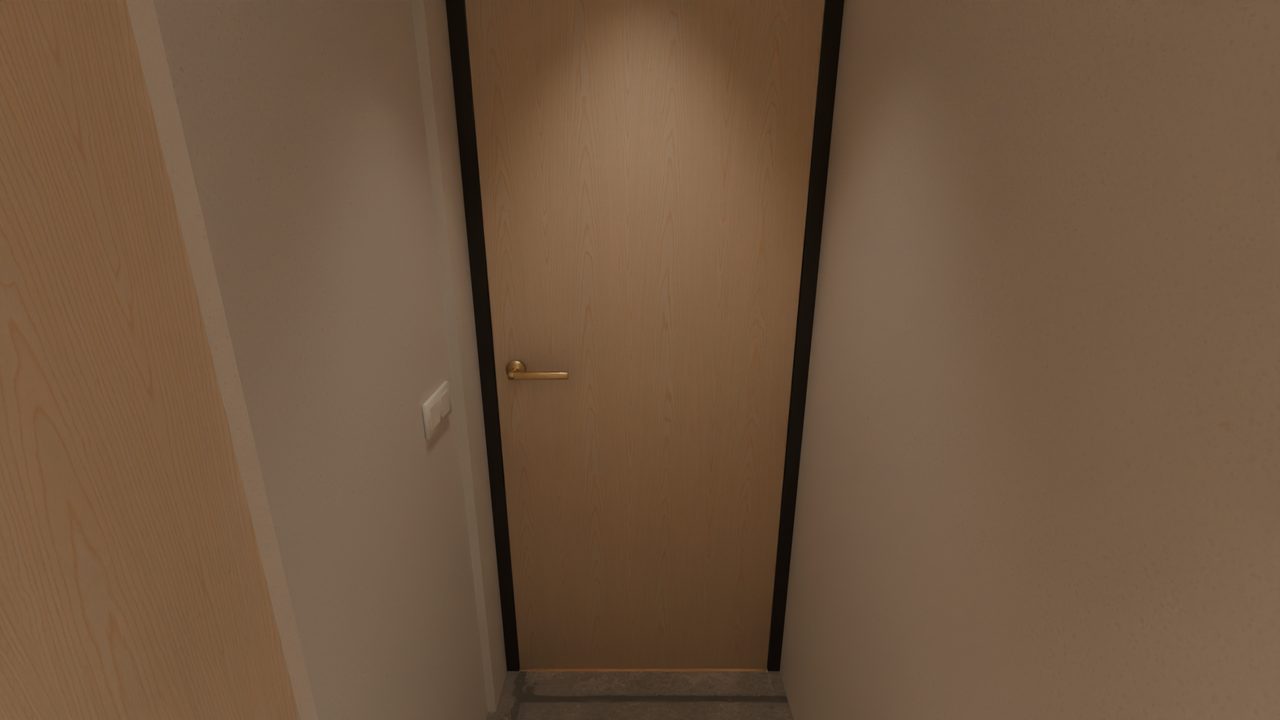

  • Suitetür am Südende: Öffnung 0.90, Blatt 0.82 helle Eiche, schwarze Zarge, Band West, schlägt nach Norden, Drücker Messing.
  • Travertinschwelle.
• Ankleide: x 4.14…6.143, y 8.031…10.432 (2.00 × 2.40), Decke 2.67 m, Tür 1.00 aus dem Vorraum.
• Ensuite: x 4.14…6.143, y 10.529…13.348 (2.00 × 2.82), Falttür aus dem Schlafzimmer, seit Runde 2 Abhangdecke 2.77 m.
• Kopfwand: Vorsatzschale 7.5 cm (CW 50 + GK) über die volle Breite 3.12. Darin laufen Kältemittel, Kondensat und alle Leitungen zum Bett.

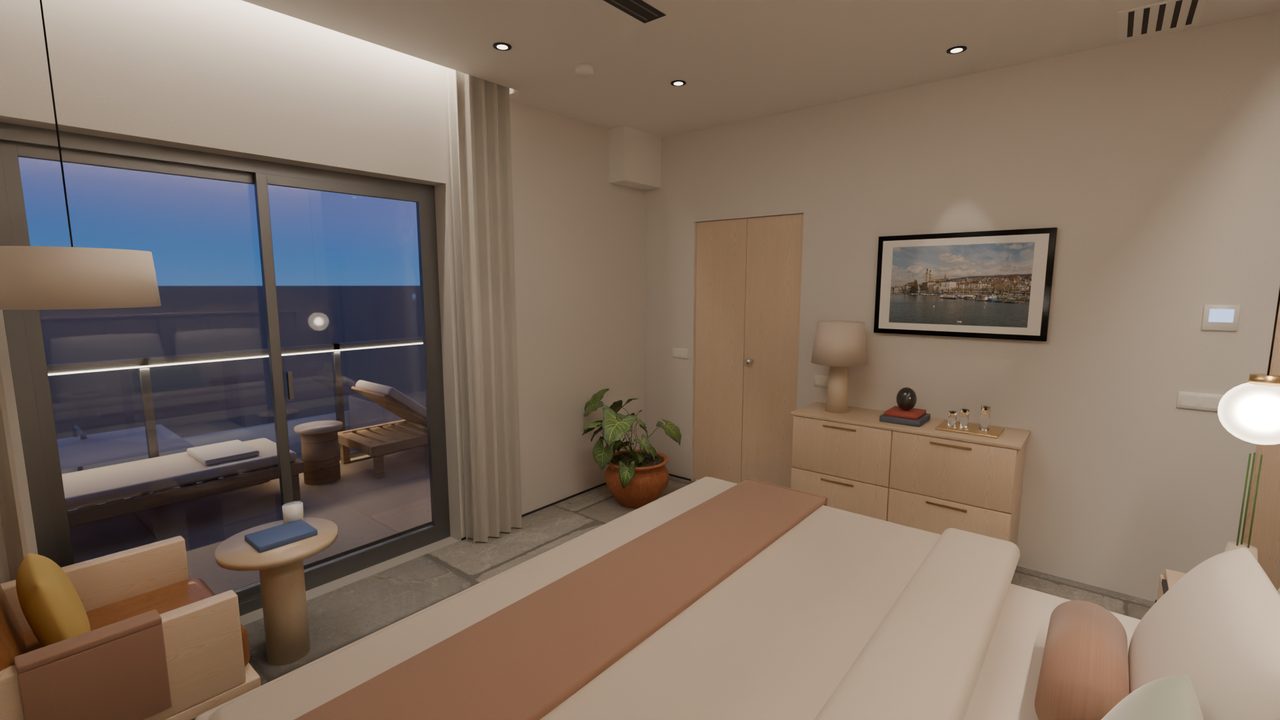

Einrichtung

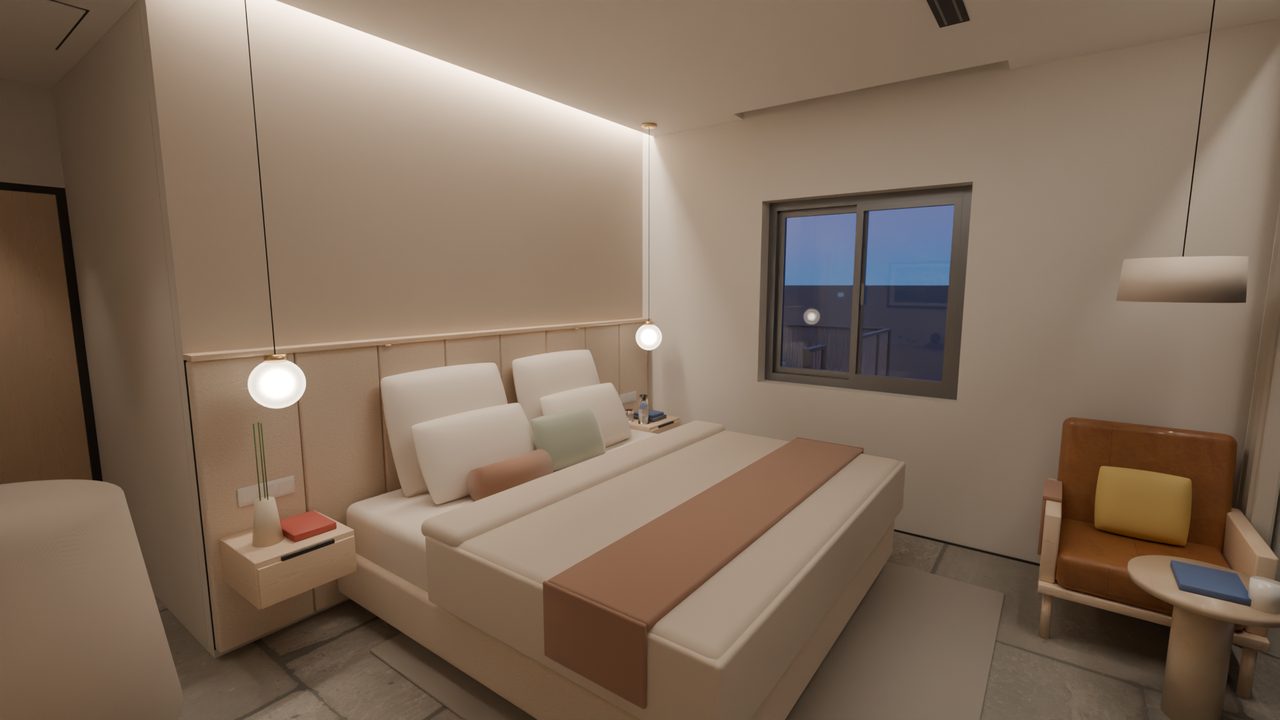

• Bett: Matratze 2.00 × 2.00, Polsterrahmen Bouclé 2.06 × 2.10 schwebend mit LED darunter, Bettmitte x 1.60.
• Kopfwand:
  • 8 Polsterpaneele Bouclé bis 1.30, darüber eine Eichenkante mit zwei Leseleuchten, darüber Kalkputz Greige.
  • Lichtvoute in der Decke.
• Nachttische: zwei schwebend in Eiche, mit Griffmulde; darüber Opalglas-Pendel.
• Teppich: Wolle greige, 2.20 × 2.20.
• Kommode: 1.20 × 0.40 an der Ostwand, 4 Schubladen, Travertinplatte, Sockel-LED als Nachtlicht zum Bad. Darüber Tischleuchte und Bild 0.90 × 0.60 mit Bildstrahler.

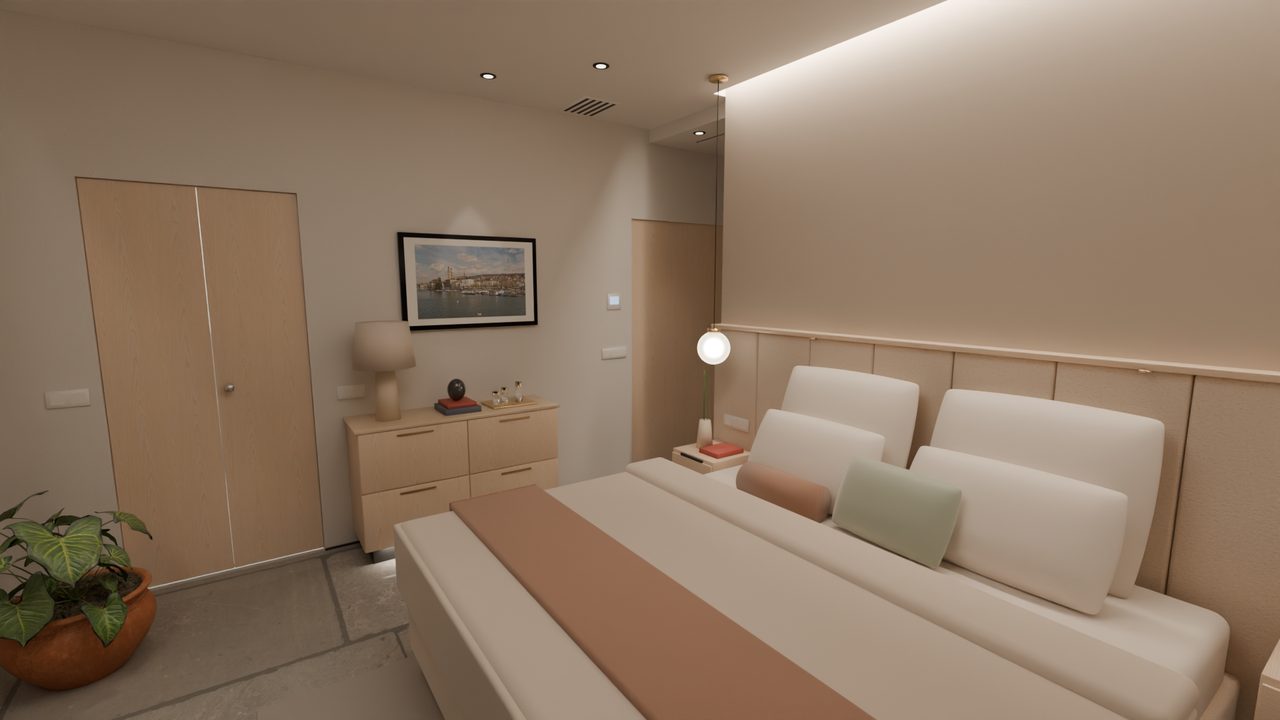

• Leseecke Nordwest: Loungesessel Cognac (seit Runde 2 2 cm weiter südlich, vorher stieß die Armlehne ins offene Vorhangpaket), Lesependel aus der Decke, Beistelltisch Travertin vor dem festen Flügel der Schiebetür.
• Pflanze: Nordostecke, außerhalb der Falttür-Zone.
• Vorhänge: Sheer und Verdunkelung in der Vorhangtasche Nord, motorisiert. Am Westfenster ein Rollo in der Tasche.

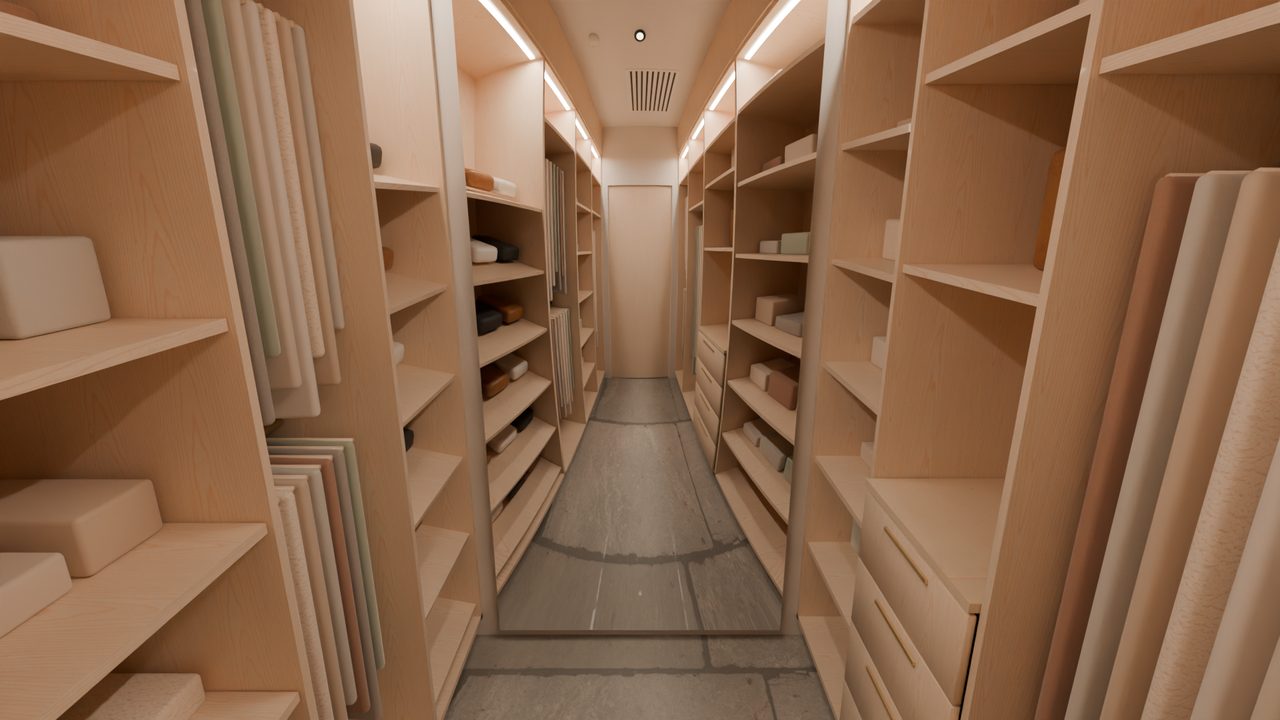

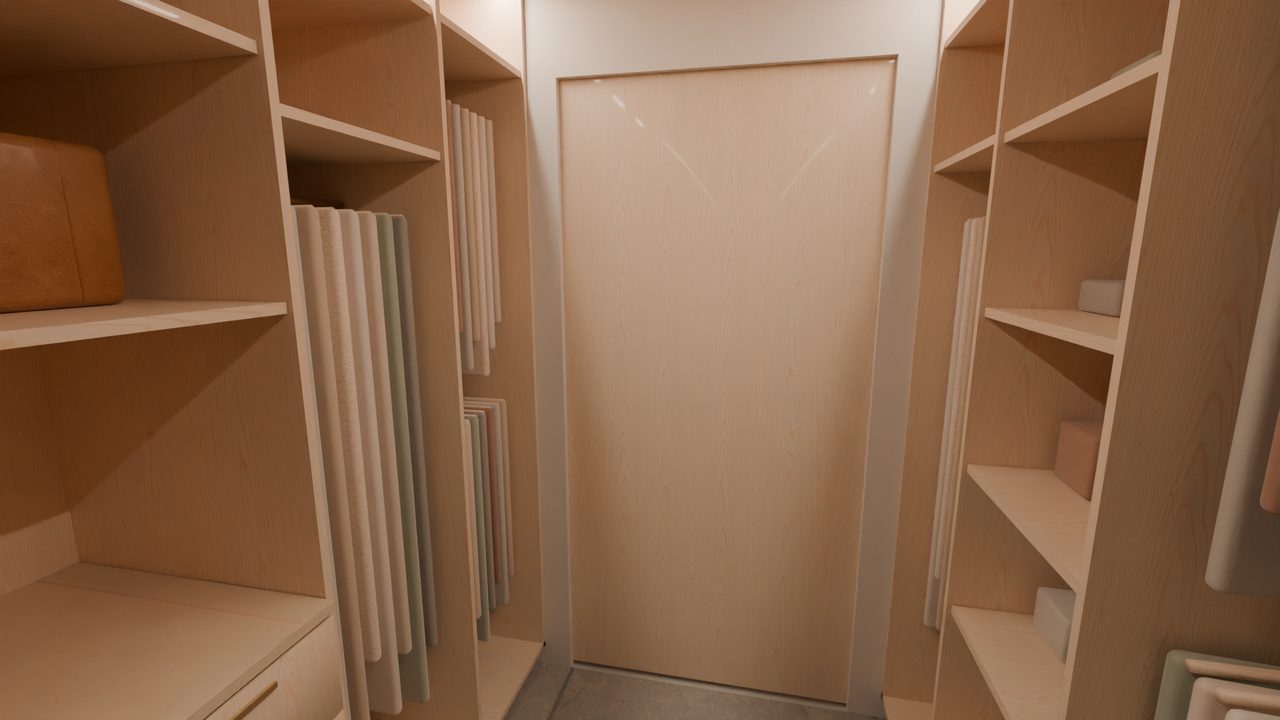

• Ankleide: offene Schranksysteme 0.60 tief in heller Eiche.
  • Süd: Doppelstange, Langhang, 4 Schubladen mit Travertinplatte, Regal.
  • Nord: Langhang, Regal, Doppelstange, schräge Schuhböden.
  • Messingstangen, LED je Fach, raumhoher Spiegel an der Ostwand.

Dosen (Höhe über FFB)

Leuchten (2700 K, dimmbar)

Leitungen

Die Zuleitung (Licht, Steckdosen, Klima, Daten) kommt vom Übergabepunkt FlurOG_Uebergabe_Master (3.58, 7.60), über der Suitetür, zur Abzweigdose im Vorraum (3.93, 9.65).

Die Stromkreise laufen als Ring 0.25 m vor den Wänden im Deckenhohlraum (Kabel z 6.208), zu Leuchten und Dosen nur mit kurzen, rechtwinkligen Stichen. Seit Runde 2 endet jeder Stich am Gerät: senkrecht durch den Hohlraum bis auf die Abhangdecke über Downlight, Rosette oder Melder. Senkrecht laufen die Leitungen nur in:

• den Installationszonen der Ostwand: y 8.16 an der Suitetür, 9.83–10.03 und 11.66–11.86 neben den Türen, 12.97 an der Falttür, 13.05–13.25 an der Ecke;
• der Kopfwand-Vorsatzschale.

Die Nordwand-Dose E8 wird waagerecht auf 0.30 von der Innenwandecke aus versorgt. Unter den Kanaldurchführungen läuft E1 waagerecht auf z 5.85.

Zuleitungen OG-Terrasse (Runde 2): Die Leitungen des Terrassen-Bereichs (Leitung_OGTerr_*) kommen von außen durch die Nordwand. Die Master-Leitungen enden an ihren Übergabepunkten an der Innenseite der Wand (y 13.34):

Andere Wege gibt es im Westteil nicht. Die Terrassentür, der Betonsturz darüber und die Stütze W4 in der Westwand versperren jeden Weg in der Wand. Der Boden liegt direkt auf der Rohdecke.

Ankleide: Die Kabel zu den Fach-LEDs liegen auf den Schrankdeckeln an der Rückwand, im Koffer hinter der Holzblende. Je Fach führt ein Stich durch den Deckel zur LED. Das Spiegelstreiflicht wird hinter dem Spiegel angeschlossen.

Längen:

Klima

• Gerät: Kanalgerät ca. 3.5 kW, 900 × 620 × 200, in der Ankleidedecke. Rückluftgitter 0.60 × 0.54 darunter = Revision und Filter.
• Luftführung:
  • Zuluft 300 × 150 durch die Trennwand zum Schlitzauslass 1.60 m hinter dem Bettende (y 11.90–12.02), er bläst zur Terrasse.
  • Rückluft 360 × 280 am Eingang, per Kanal in den Deckenhohlraum der Ankleide (Rückluftplenum) zum Gerät.

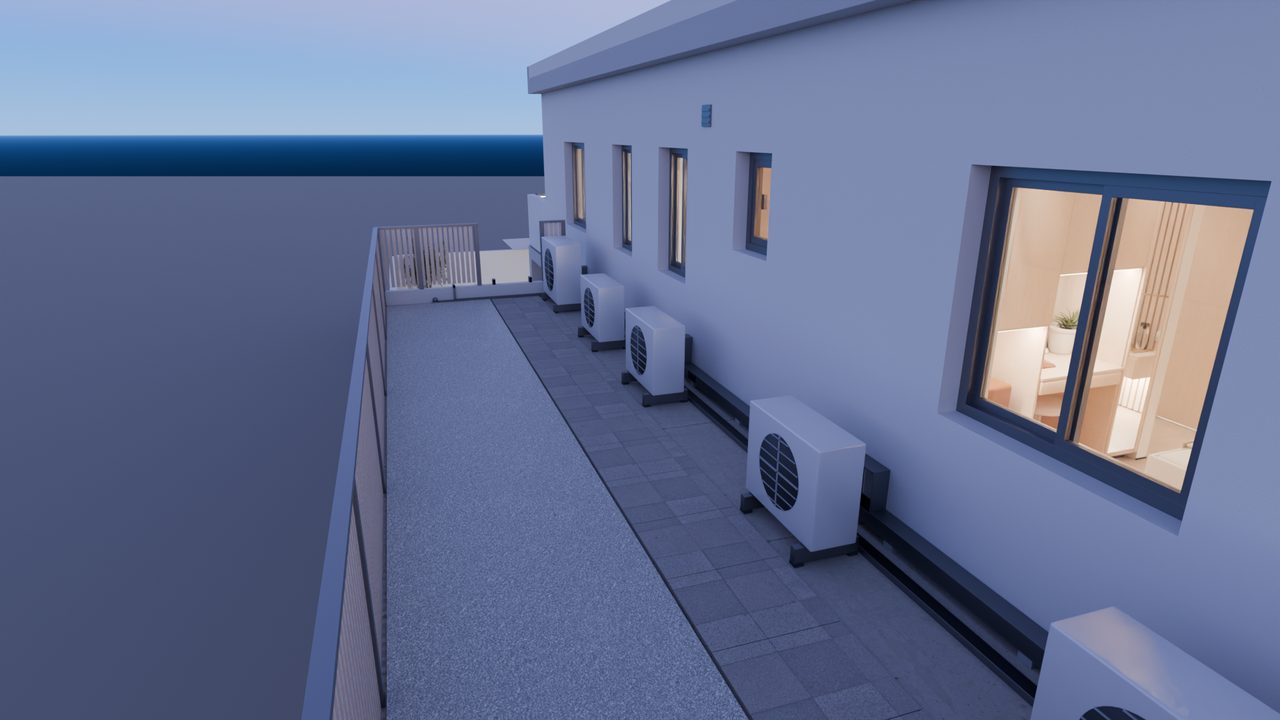

• Außengerät AG5 auf dem Garagendach, Ventile bei (−0.70, 7.96 / 8.00, 3.45).
• Kältemittel und Verbindung:
  • im Deckenhohlraum auf z 6.235 über dem Ankleidetür-Sturz und dem Vorraum
  • über der Lichtvoute nach Westen
  • senkrecht in der Vorsatzschale
  • bei z 3.46–3.54 durch die Westwand (Mauerwerksfeld w9, y 9.59)
  • in der Leitungsrinne nach Süden

Die Verbindungsleitung endet an den Klemmen hinter der Ventilabdeckung.

• Kondensat (Runde 2, eigene Trasse, 9.3 m):
  • Die Pumpe im Gerät hebt 0.135 m auf 6.235.
  • Danach fällt die Leitung durchgehend mit mindestens 1 %: über dem Büro-Klimagerät nach Westen, im Vorraum nach Norden, unter den Kältebündeln (z 6.19) in die Vorsatzschale am Ostende (x 3.07).
  • Dort läuft sie senkrecht bis 0.19 über FFB, in der Vorsatzschale unter den Kälte-Abgängen nach Westen und durch die Westwand in die Haube über der Rinne.
  • In der Rinne geht es mit 1.7 % nach Süden, bei x −0.432 und 5 mm über dem Rinnenboden (Rinnenregel des Außen-Agenten).
  • Durch die Öffnung der Rinnenwand (y 8.60) führt die Leitung mit 1 % zur Sammelrinne und endet frei über dem Rost bei (−0.58, 8.60, 3.305), Unterkante 4 mm über dem Rost.

Kein Betoneingriff.

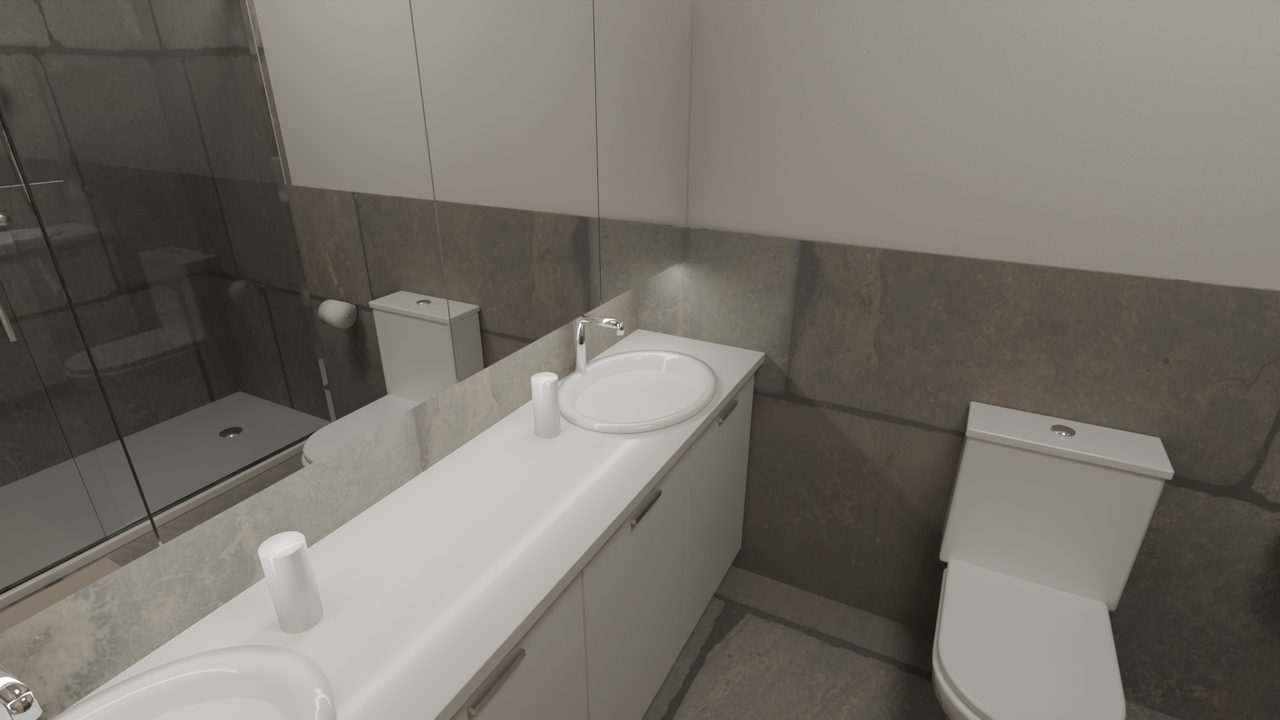

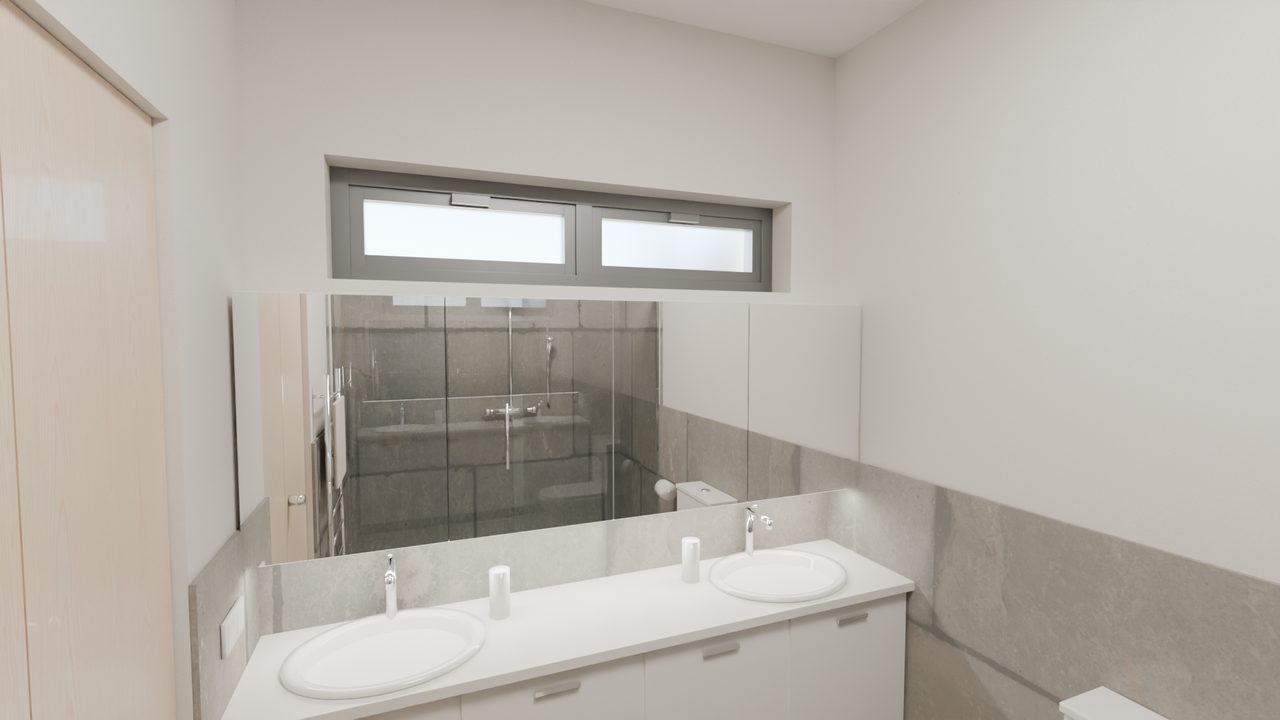

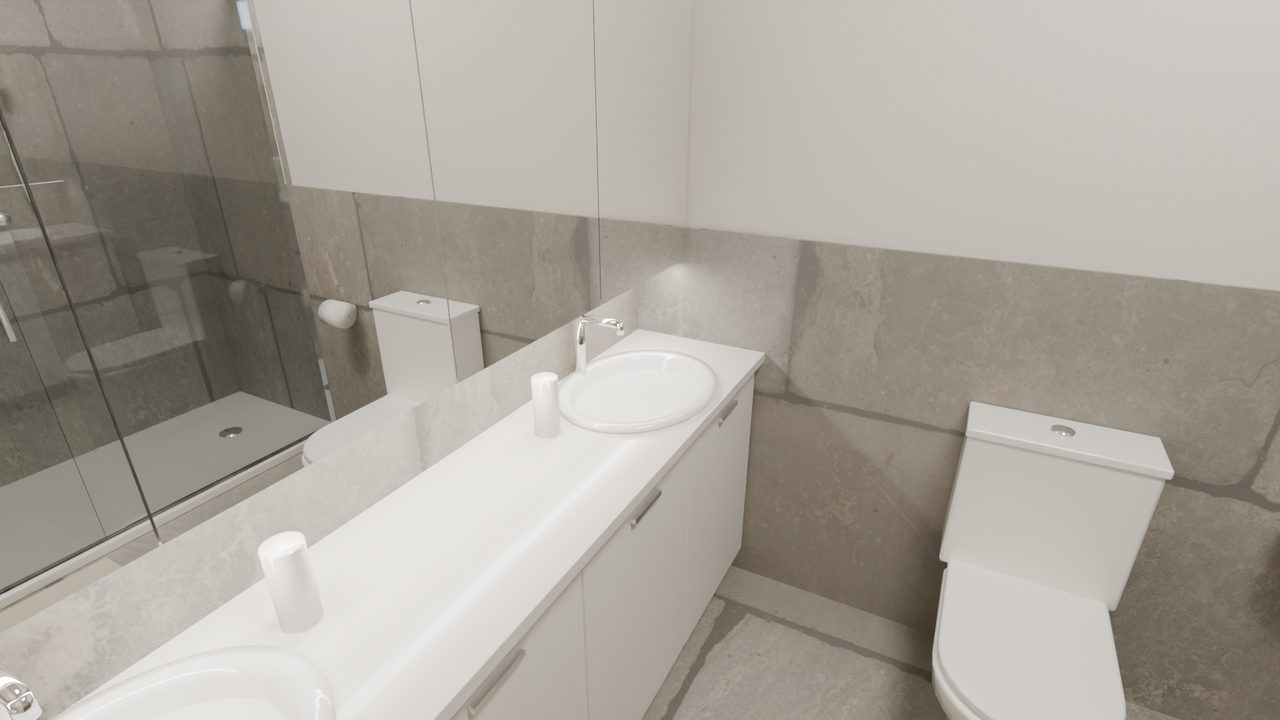

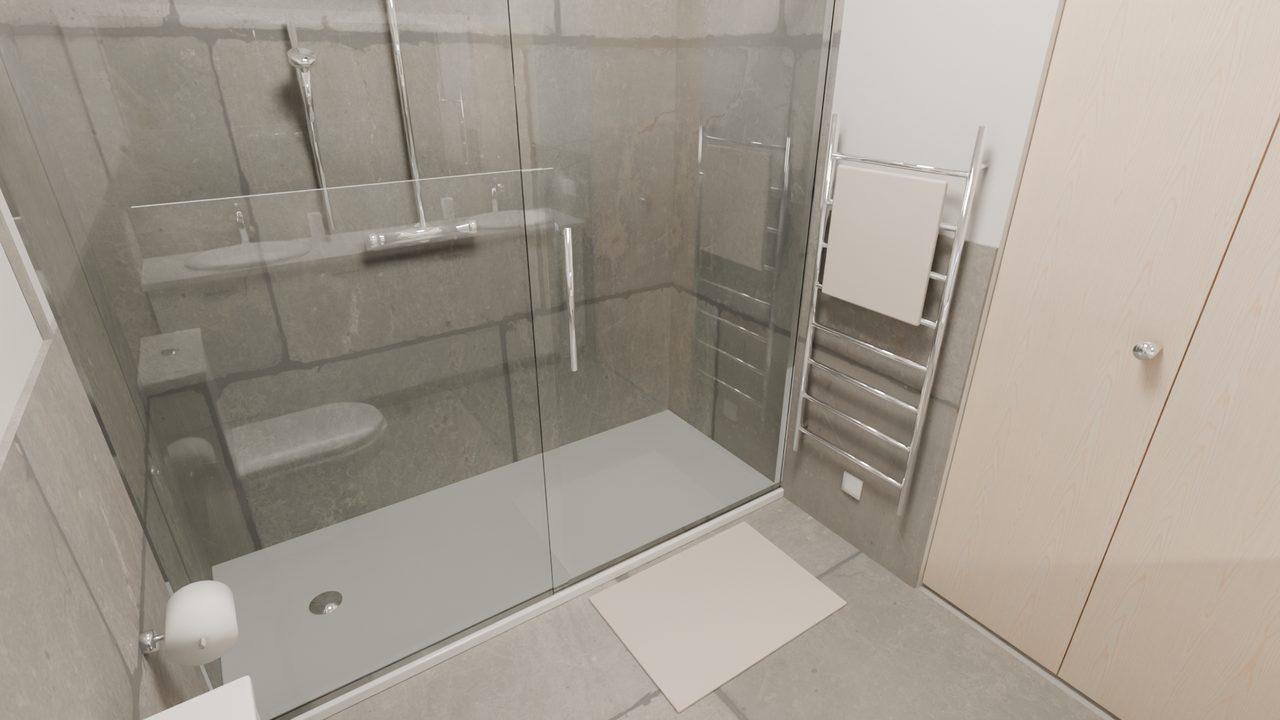

Ensuite (Duschbad)

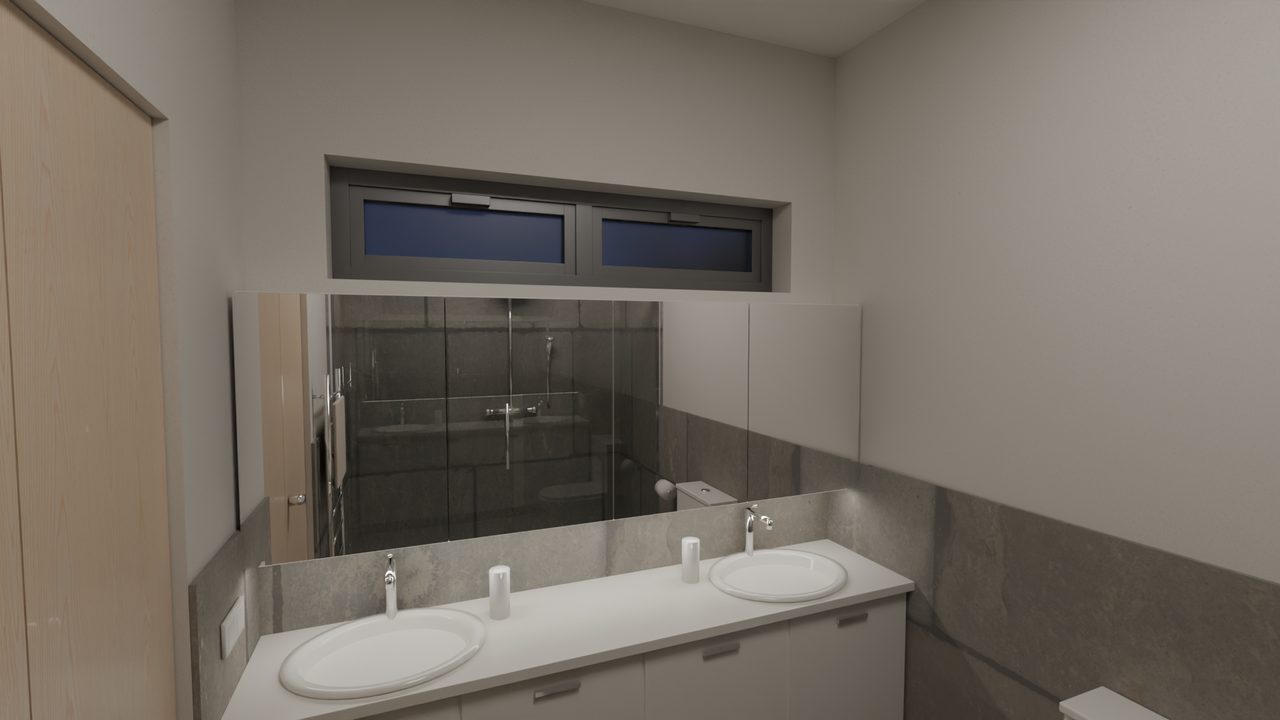

• Nach Plan: Doppelwaschtisch an der Nordwand mit zwei ovalen Becken, Stand-WC mit Spülkasten an der Ostwand, Falttür aus dem Schlafzimmer.

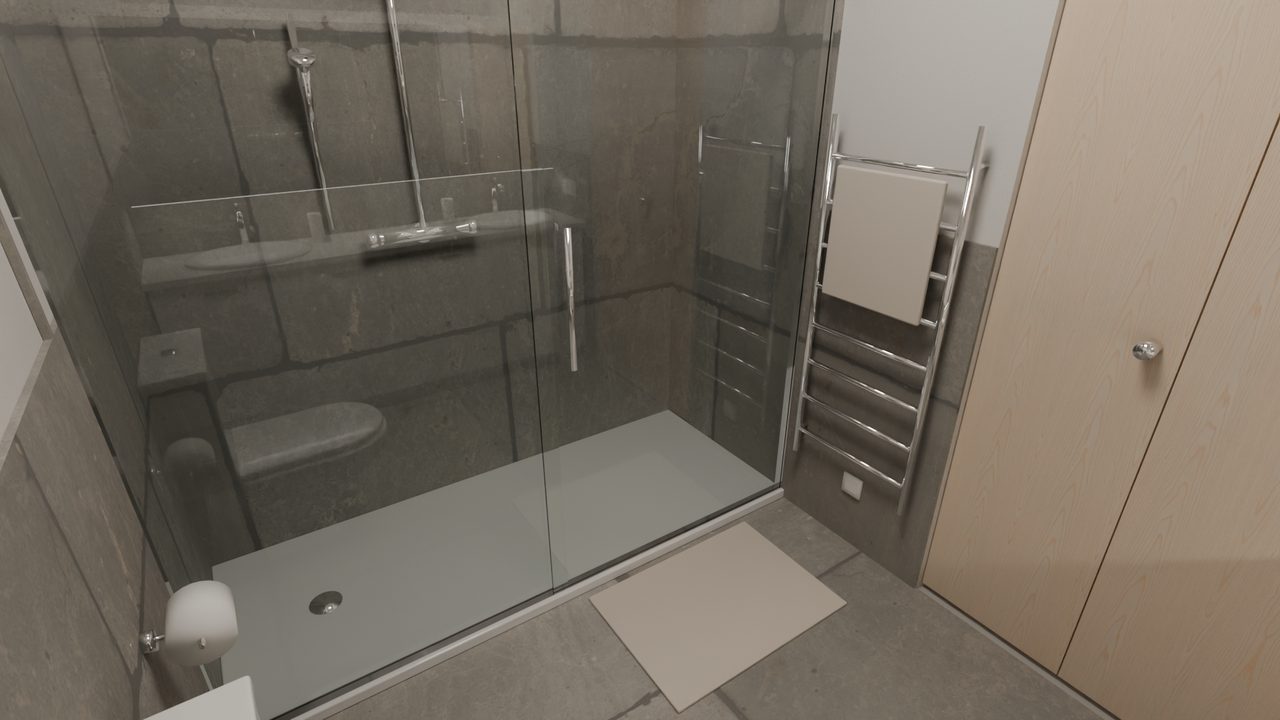

• Abweichung (Rene): Statt der gezeichneten Wanne gibt es eine Dusche über die ganze Nische.
  • Duschwanne 2.00 × 0.80, Ablauf Ost.
  • Glasfront 2.00 m hoch: festes Feld Ost, Schiebetür West (Öffnung ca. 0.92).
  • Thermostat, Kopfbrause, Handbrause.
• Oberlicht 1.60 × 0.35 (Brüstung 1.85) mit zwei Kippflügeln, satiniert. Darunter Spiegelschrank 2.00 × 0.15 mit LED-Linie.
• Oberflächen (Annahme): Großformatfliese Boden und Wand bis 1.20, in der Dusche bis 2.10. Weiße Fronten, helle Quarzplatte, Chrom.
• Handtuchheizkörper an der Westwand zwischen Dusche und Tür, elektrisch (E11).
• Decke (Runde 2): Abhangdecke 2.77 m (Gipskarton, wie das Schlafzimmer). Vorher hingen die Leuchten an der Rohdecke ohne Leitungsweg. Schalter ABHANGDECKE in og_ensuite.py.
• Elektro (Runde 2, vorher gar keine Leitungen):
  • Abzweigdose im Deckenhohlraum über der Waschtischecke (4.40, 12.97).
  • Zuleitung vom Lichtring Ost über den Wandpfeiler nördlich der Falttür (kein Sturz).
  • Lichtring 0.25 vor West- und Nordwand, Stiche zu den Leuchten.
  • Spiegelschrank über die Trennwand (Zone 0.21 neben der Ecke), bei 1.15 in den Korpus.
  • Steckdosen als Abzweig vom Steckdosenring des Schlafzimmers.
  • Taster E9 an der Schlossseite der Falttür im Schlafzimmer.
• Klima: kein Gerät, wie im Bad OG. Kälte im Nassraum ist unüblich, Winterwärme liefert der Heizkörper.
• Lüfter (Rene 2026-09-22): „automatischer Lüfter, der bei Luftfeuchtigkeit anspringt, aber flüsterleise“.
  • Gerät: Vent-Axia Silent Fan VASF100HTV (Art. 479087).
    • Feuchtesensor mit 15 min Nachlauf, 12 dB(A), Drehzahl bei der Montage einstellbar.
    • IPX5, also auch in Bereich 1 zulässig. Hier liegt er an der Decke 2.74 m über FFB und damit über Bereich 1.
    • Rückstauklappe im Stutzen DN 100.
  • Lage: Abhangdecke über dem Ostende der Dusche, Mitte (5.80, 10.85).
    • Frontplatte 160 × 160 weiß, 30 mm vor der Decke, mit 2 mm Luftfuge. Das Gehäuse sitzt im Hohlraum.
    • 2.0 m von der Falttür und 2.3 m vom Oberlicht entfernt. Die Nachströmung kommt über die Falttür, so wird der ganze Raum durchspült.
  • Abluftkanal DN 100, 5.24 m mit 4 Bögen 90 Grad. Mitte z 6.10, also 5 cm unter der Kabelebene und 7.5 mm über der Deckenplatte:
    • im Deckenhohlraum des Ensuite nach Norden bis y 12.40
    • nach Westen über der Falttür (Mauerwerk über FB + 2.40) in den Hohlraum des Schlafzimmers bis x 3.70
    • nach Norden bis y 13.265
    • im Eckkoffer Nordost des Schlafzimmers (Master_Koffer_NO, 0.44 × 0.17, Unterkante 2.38 m über FFB) senkrecht auf z 5.715
    • durch die Nordwand (Mauerwerk w3, Oberkante 5.765, also unter der Randbalkenzone 5.80)
  • Außen: Fassadengitter 160 × 160 mit Klappe in Grau wie die Fensterrahmen, bei (3.70, 13.68, 5.715) über der OG-Terrasse.
    • 0.59 m vom Oberlicht entfernt, 1.4 m von der Terrassentür.
    • Nicht in der Grenzwand, nicht durch Beton.
  • Elektro: Leitung_Master_Ensuite_Luefter am Lichtkreis der Ensuite-Abzweigdose. Sie läuft 0.25 vor der Südwand und endet mit einem Stich auf dem Gehäuse. Die Feuchteautomatik sitzt im Gerät, ein Schalter ist nicht nötig. Beschriftung im Elektro- und Deckenplan.
  • Objekte:
    • Ensuite_Luefter_Rahmen, _Front, _Gehaeuse
    • Leitung_Ensuite_Abluft (Kanal, Material Kanal_Abluft)
    • Ensuite_Luefter_Gitter + 4 Lamellen
    • Master_Koffer_NO, Leitung_Master_Ensuite_Luefter
    • Plan_Master_E_Luefter, Plan_Master_D_Luefter, Plan_Master_D_Kanal_Ensuite_Abluft, Plan_Master_D_Koffer_NO, Plan_Ensuite_Luefter
    • Schalter LUEFTER in og_ensuite.py
  • Prüfung:
    • Kanal und Leitung haben 0 Punkte frei im Raum und 0 Treffer in Beton.
    • Kollisionen gibt es nur an den gewollten Durchführungen: Nordwand, Mauerwerk über der Falttür, Deckenplatte zum Koffer.
    • Keine Berührung mit Kabeln oder Kälteleitungen, der Lüfter ist angeschlossen, 16 Kameras sind frei.
  • In den Tagbildern:
    • Den Lüfter selbst zeigt keine Kamera.
    • Das Gitter sehen Kam_OGTerr_2, Kam_Pool, Kam_Poolgarten_1 und Kam_Uebersicht_NO.

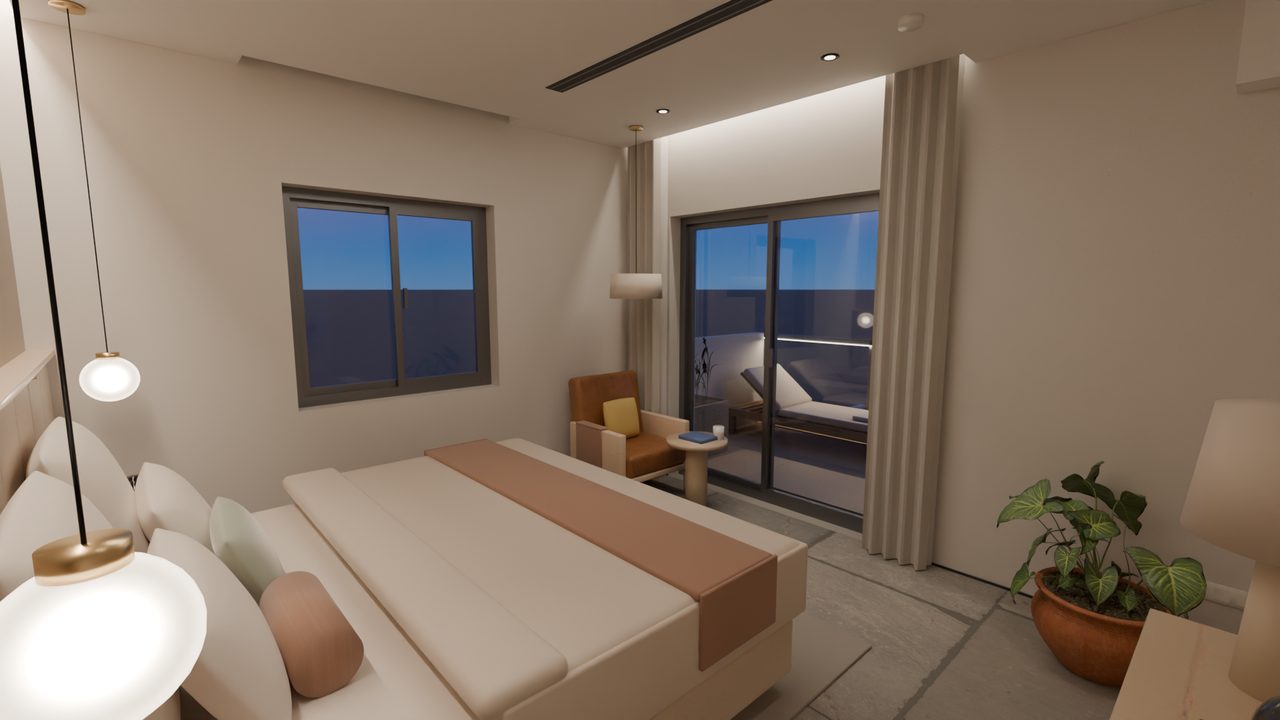

    • Den Koffer sehen Kam_Master (08), Kam_Master_3 (65), Kam_Master_Ecke_SO, _SW und Kam_Master_Vorraum.

Prüfungen

Stand nach Runde 2. Einzelheiten und Messwerte stehen im nächsten Kapitel.

Laufwege (Raster 5 cm, Richtwerte Hauptweg 0.90, Bad 0.80, Nebenweg 0.60, Bettseite 0.50):

Kameras

Das Ensuite ist abends hell: weiße Flächen, 60 W auf 5.6 m². Deshalb braucht es eine negative Belichtung.

Prüfung Runde 2 (2026-09-22)

Auftrag Rene: alle Räume erneut prüfen (Kabel, Laufwege, Klima usw.), jeden Raum bei Tag und Abend. Geprüft mit Prüfbibliothek und eigenen Strahl-/BVH-Routinen über die offene Instanz, danach og_master.py und og_ensuite.py neu ausgeführt und gespeichert.

Gewollte Kontakte (Kollisionsprüfung, 27 Objekte):

• Leitungen in Wänden, Vorsatzschale, Deckenstirn, Polsterpaneelen und Eichenkante, Kommodensockel, Schrankdeckeln, Fliesen und Spiegelschrank.
• Kabelkreuzungen Licht × Steckdose × Daten im Hohlraum. Dort liegen die Kabel übereinander, im Modell in einer Ebene.
• Rohre an den AG5-Ventilen und an der Ventilabdeckung.
• Stöße mit Leitung_OGTerr_* an den vier Übergabepunkten der Terrasse, Leitungen im Eckkoffer NW und im Eck der Vorhangtasche.
• Kanäle durch die Trennwand.
• Kissen auf der Matratze.
• Armaturen, Becken und Duschprofile an Fliesen und Platte.

Öffnungszonen, alle frei:

• Suitetür r 0.82
• Ankleidetür r 1.00
• Falttür: in das Ensuite und in das Schlafzimmer mit Anschlag Süd
• Kommode-Schubladen 0.40, Nachttische 0.30, Ankleide-Schubladen 0.40
• Spiegelschranktüren, Waschtischfronten
• Fahrweg der Duschtür (läuft in den eigenen Profilen), Oberlicht-Kippflügel

Klima:

• Revision: Das Rückluftgitter unter dem Gerät ist Filter und Revision, erreichbar vom Ankleidegang.
• Der Zuluftschlitz liegt 7.5 cm hinter der Bettkante und bläst nach Norden, also weg vom Bett.
• Rückluft: siehe „Klima“.
• Kältemittel an den AG5-Ventilen, Kondensat in der Sammelrinne.
• Leistung: 3.5 kW für 21.7 m² (Schlafzimmer 15.4, Ankleide 4.8, Vorraum 1.5) = 161 W/m². Das liegt über dem Richtwert, siehe „Offen“.

Elektro:

• Steckdosen: beide Bettseiten (E3/E4), Kommode (E5), Waschtisch (E10, IP44).
• Schalter auf der Schlossseite in 1.05: Suitetür (E0), Schlafzimmer-Eingang (E1), Falttür (E9). Die Ankleide schaltet über den Präsenzmelder.
• Jede Leuchte hängt an einem Stromkreis. Tischleuchte per Stecker an E5, Lesependel und Unterbett-LED über die Szenentaster.

Korrekturen

Testbilder Abend: scratchpad/runde2/master/_A_.png (30 %, 32 Samples), Median mit Pillow gemessen.

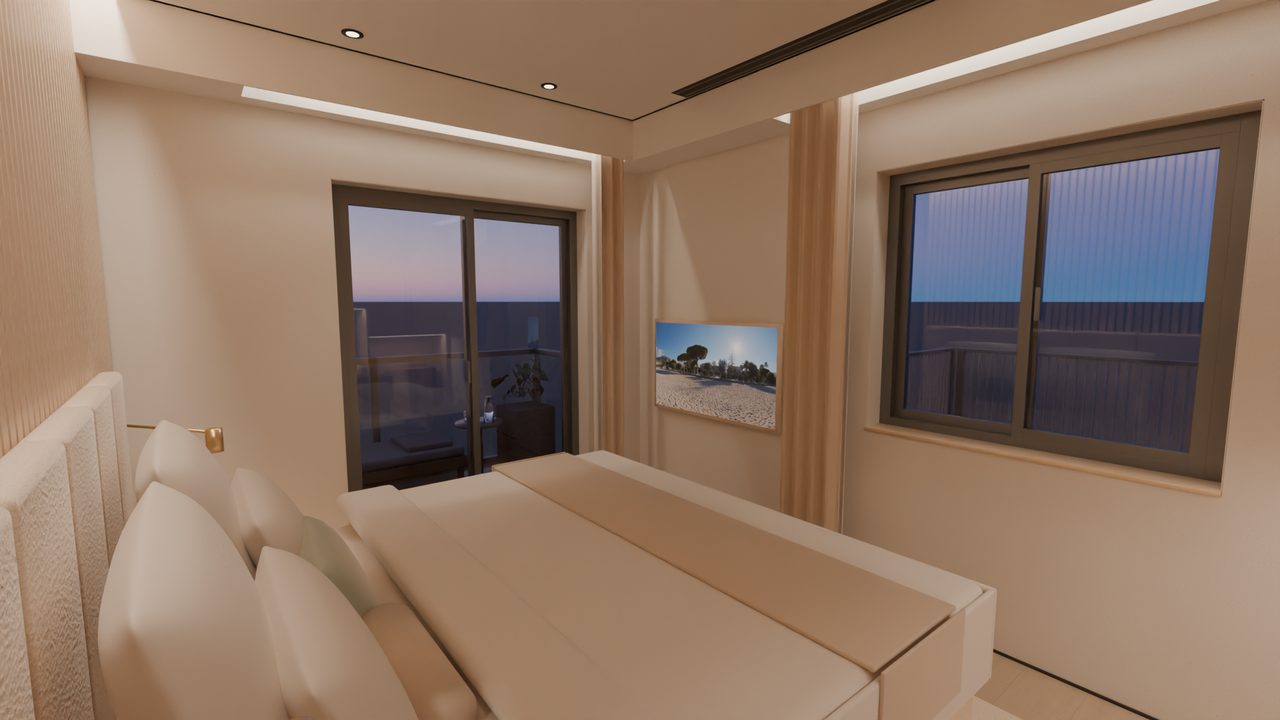

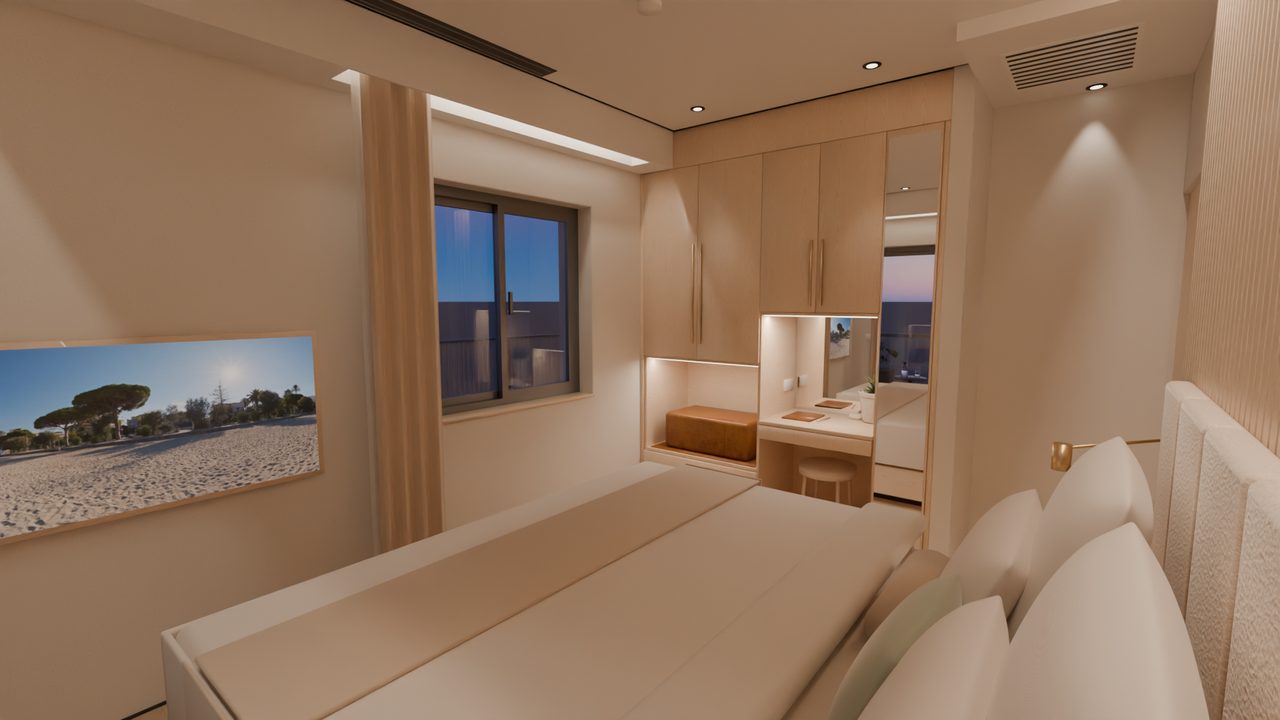

Gästezimmer (Plan „BEDROOM -3-“) und Südbalkon

Stand 2026-09-22 (Prüfung Runde 2) · Skript docs/scripts/og_gaeste.py (idempotent, baut Zimmer und Balkon, Prüfungen mit PRUEFEN: True) · Collections OG_Gaeste, OG_Suedbalkon · Präfixe Gaeste_, Suedbalkon_, Licht_Gaeste_, Licht_Suedbalkon_, Leitung_Gaeste_, Plan_Gaeste_{G,E,D}_, Plan_Suedbalkon_{G,E}_. Der Platzhalter Schrank_Schlaf3 ist entfernt.

Raum und Maße

• Hauptfläche x 0…3.023 / y 0…3.70 (3.02 × 3.70), Schranknische x 0…2.07 / y 3.70…4.302 (0.60 tief), Zugang x 2.172…3.022 / y 3.70…4.302.
• Tür IW_Schlaf34_tuer2 in der Trennwand zum Kinderzimmer, Öffnung y 3.40…4.302. Laut Plan: Blatt 0.80, Band Nord, schlägt ins Zimmer und legt sich an die Badwand.
• Westfenster AW_West_OG_f2 y 1.872…3.171, Brüstung 0.90, Schiebefenster. Südwand: Balkontür AW_Sued_OG_g2 x 0.479…2.075 (Schiebetür, lichte Öffnung 0.54…2.02), kein Fenster.
• FB 3.262, Rohdecke 6.25. Abhangdecke 6.005 (lichte Höhe 2.74), Fries an West- und Südwand 5.75 (2.49), Eingangskoffer 5.93 (2.67).

Bettposition, Varianten gerechnet

Lichte Abstände ab Bettdecke (3.5 cm seitlicher Überstand), Pflicht: Bettseiten ≥ 0.60, vor Schrank ≥ 0.90, Fenster und Balkontür je 0.60 tief frei.

Einzige Lage, die alle Regeln erfüllt, ist A. Nebeneffekt: Die fensterlose Trennwand wird zur Gestaltungswand, der Blick vom Bett geht zum Fenster und zur Balkontür (WNW, Abendlicht).

Was gebaut ist

• Boden: helle Eichendielen Boden_Holz_Hell_Y (Dielen entlang Y, parallel zum Licht der Balkontür), Travertin-Schwelle in der Balkontürlaibung, Schattenfugensockel schwarz 1 × 1.2 cm.
• Wände: Kalkputz warmweiß (3 mm, auch Fenster- und Türlaibungen), Fensterbank Travertin. Kopfwand Ost: raumhohe Eichenlamellen 40 × 25 mm, Fuge 15.5 mm auf schwarzem Akustikfilz (57 Lamellen, bis in die Lichtvoute), davor gepolstertes Kopfteil Bouclé 2.14 × 1.00 in 5 Pfeifen. Neben der Tür ein Putzstreifen (y 3.18…3.40) für Schalter und Klima-Bedienteil.
• Decke: Gipskarton 2.74 m mit 2-cm-Schattenfugen; L-förmiger Fries 0.30 breit auf 2.49 m an West- und Südwand mit Vorhangtaschen (Schlitz 0.16, je zwei Schienen, Motor, LED-Streiflicht) und dahinter einer geschlossenen Leitungszone an der Wand (Randbalken-Zone bis 5.80); Lichtvoute an der Kopfwand (streift die Lamellen); Eingangskoffer 2.67 m mit Kanalgerät und Rückluftgitter.

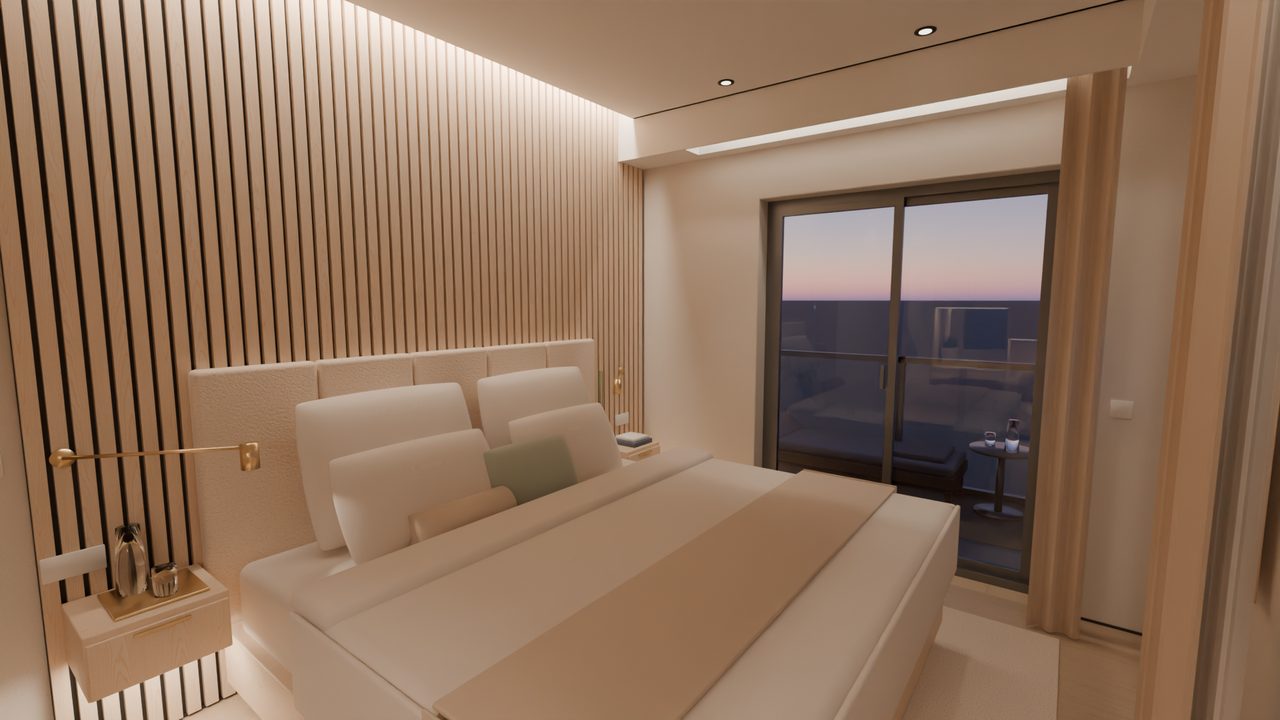

• Bett: Eichenrahmen schwebend auf schwarzem Sockel mit LED, Matratze 2.00 × 2.00, Hotelbettwäsche Leinen weiß, Läufer Leinen Sand, 4 Kissen, Dekokissen Samt Salbei, Nackenrolle. Teppich Bouclé 2.20 × 2.80.
• Nachttische: schwebend Eiche 0.36 × 0.32 mit Schublade, Messinggriff und LED darunter (Nachtlicht); Leseleuchten Messing mit Schwenkarm.
• Einbauschrank in der Nische, helle Eiche, raumhoch bis 6.00, oben durchgehende Blende auf Frieshöhe, Passleisten 3 cm an beiden Wänden: M1 (0.97) Schublade · offene Kofferablage mit Lederauflage und LED · zwei Türen Kurzgarderobe (Stange 2.00, Fachboden); M2 (0.75) Schreibplatz 0.76 mit Spiegelrückwand, LED und Schublade, Oberschrank, Bouclé-Hocker darunter; M3 (0.29) Spiegeltür raumhoch (Tip-On) mit 5 Fächern. Innenlicht über Türkontakt.
• TV: 50" Frame-TV mit Eichenrahmen an der Westwand (Fußende, y 0.24…1.36), zeigt ein Strandbild (Poly-Haven-Vorschau Mondello).
• Vorhänge: Sheer + Blackout (Leinen Sand) in Deckentaschen, motorisiert; Fenster einseitig nach Süden, Balkontür einseitig nach Westen gerafft (die Gegenseiten liegen im Schwenkbereich der Schranktür bzw. der Nachttischschublade).

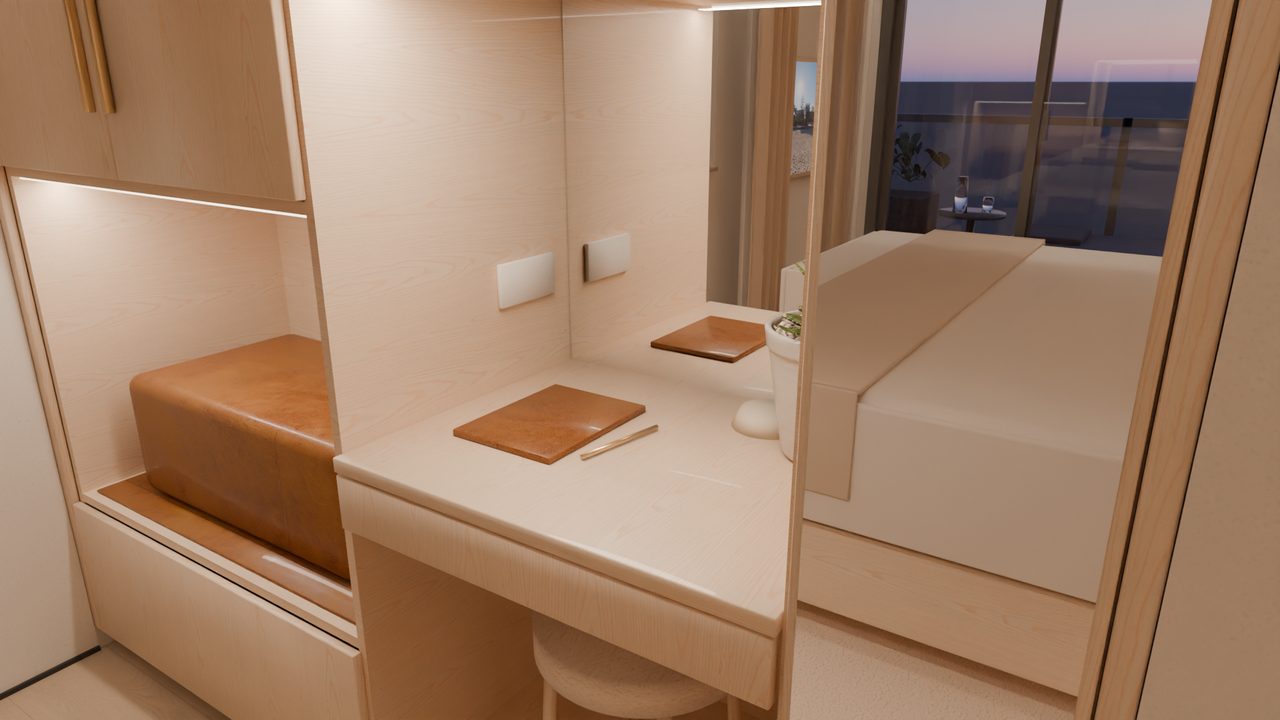

• Deko/Pflanze: Aloe am Schreibplatz, Vase mit Zweigen, Bücher, Karaffe mit Glas auf Messingtablett, Notizbuch, Schale, Koffer in der Ablage.

Dosen (Höhe über FB)

Leuchten (2700 K, dimmbar)

Klima

• Innengerät: Kanalgerät 2.0 kW (seit Runde 2, vorher 2.5 kW; Kühllast siehe Runde 2), Einbauraum 900 × 620 × 210, im Eingangskoffer x 2.24…2.86 / y 3.24…4.14, z 5.96…6.17 (Oberkante ≤ 6.20), vier Gewindestangen zur Rohdecke. Rückluftgitter 0.50 × 0.60 unter dem Gerät = Revisionsklappe (Filter von unten).
• Zuluft: Kanal 300 × 150 (z 6.05…6.20) nach Süden, im Deckenhohlraum parallel zur Schrankfront nach Westen, Plenum über dem Schlitzauslass 1.60 m am Fußende (x 0.33…0.45, y 0.85…2.45). Er bläst zum Fenster und am Fries herunter, Schlitzkante 0.34 vor dem Fußende, nicht aufs Bett.
• Kältemittel/Verbindung: vom Gerät bei z 6.235 parallel zur Schrankfront (y 3.42…3.52) nach Westen, dann parallel zur Westwand (x 0.34…0.44) nach Süden bis y 1.62…1.72. In der geschlossenen Friesrückseite (x 0.05) runter bis 5.78, also mit Rohrradius unter der Randbalkenzone ab 5.80. Dann im Mauerwerksfeld AW_West_OG_w1 in der Installationszone 0.15–0.25 neben der Fensterkante senkrecht bis 3.50. Nicht in der Stütze W1 (y −0.55…0). Durch die Wand in die Rinne (Deckelausschnitt), in der Rinne nach Süden, seitlich raus zu AG1: Saug an Ventil 1 (y 1.365), Flüssig an Ventil 2 (y 1.435), Verbindungsleitung zu den Klemmen hinter der Ventilabdeckung. Längen: Saug 8.1 m, Flüssig 8.0 m, Verbindung 8.4 m.
• Kondensat (Pumpe im Gerät, seit Runde 2 mit Gefälle): eigene Spur unter den Kälterohren mit 1.25 % Gefälle auf allen waagerechten Strecken.
  • Pumpenauslass z 6.10, parallel zur Schrankfront (y 3.47) nach Westen.
  • In der Leitungszone des Frieses (x 0.09, zwischen Wand und Friestrennung) nach Süden bis y 1.695.
  • Im selben Schlitz wie die Kälterohre senkrecht, bei 3.50 durch die Wand, unter der Rinnenhaube hinaus.
  • Freier Auslauf über dem Rost der Kondensatrinne (x −0.58, Auslauf 3.305), wie beim Kinderzimmer. Die Leitungsrinne bleibt trocken. Länge 7.4 m.
• Kinder-Trasse freigehalten: y 4.15…4.28 / x 0…3.12 und x 0.05…0.30 / y 3.55…4.28 (z 6.20…6.25), Decke und Schrank ≤ 6.02. Die Kinder-Leitungen fallen bei y 3.52/3.575 im geschlossenen Fries-Nordteil. Gegenseitige Prüfung: 0 Treffer.

Elektro

Abzweigdose Gaeste_Abzweigdose (2.93, 3.85, 6.208) über dem Zugang. Zuleitung vom Übergabepunkt FlurOG_Uebergabe_Gaeste (3.30, 3.85) über Sturz durch IW_Schlaf34_st2. Waagerecht als Ring parallel zu den Wänden im Deckenhohlraum (Licht 0.245 vor der Südwand, 0.225 vor dem Fries, Steckdosen 2.5 cm innen, Daten 5 cm innen), kurze rechtwinklige Stiche zu den Auslässen. Senkrecht nur in Installationszonen: Trennwand y 0.28, 3.10, 3.30 (0.10–0.30 neben Ecke bzw. Tür), Westwand y 0.27/0.295 (Ecke), Südwand x 0.24 und 2.30/2.32 (neben der Balkontür). Außenwände erst unter 5.80 im Schlitz, darüber in der Friesrückseite. Schreibplatz-LED, Kofferablage-LED und E6 laufen durch die Schrankabdeckung in einem Kabelkanal in der Mittelwand zwischen M1 und M2 (x 1.00). Die Zuleitung des Schrankinnenlichts endet unter dem Deckel. Die Downlight-Stiche enden auf der Deckenplatte über dem Leuchtenanschluss. Längen (Runde 2): Licht 31.1 m, Steckdosen 26.9 m, Daten 8.4 m, Klima-Strom 0.3 m, Klima-Bus 1.9 m.

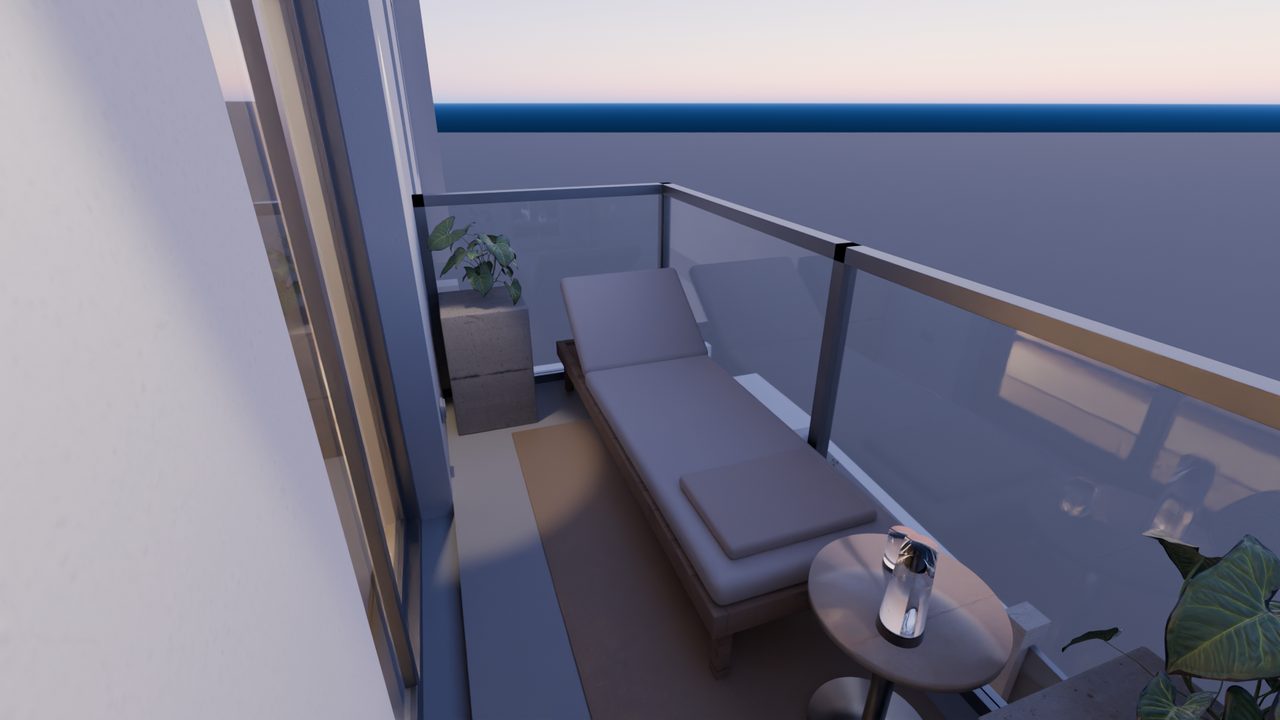

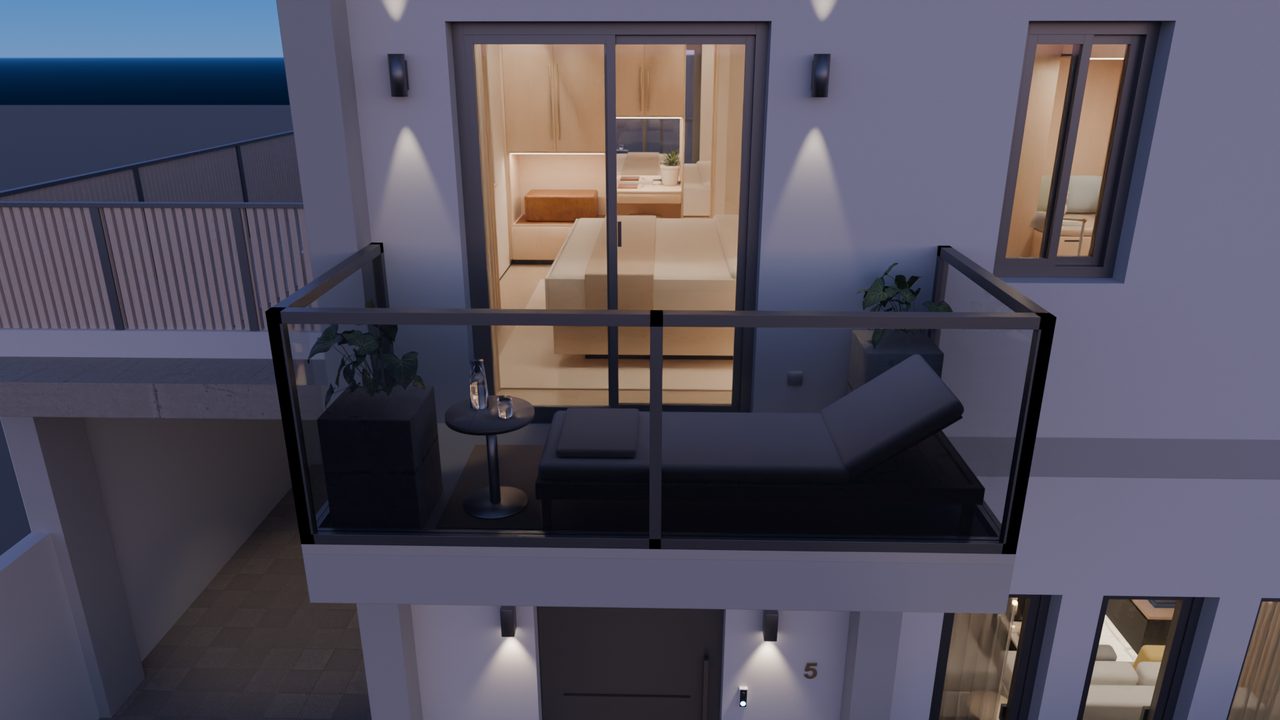

Südbalkon (x 0…3.065, y −1.629…−0.33, OK Belag 3.30, WNW, Nachmittagssonne)

Sonnenliege 1.90 × 0.63, Holz mit Leinenauflage, parallel zur Südbrüstung, Rückenlehne Ost (Blick nach Westen). Beistelltisch Ø 0.40, Travertin auf Aluminiumfuß. Zwei Pflanzkübel heller Sichtbeton (Südwestecke 0.40 × 0.40 × 0.55, Ost neben der Tür 0.38 × 0.38 × 0.60). Outdoor-Teppich Jute 1.97 × 0.86. Zwei Up/Down-Wandleuchten neben der Tür, Steckdose IP44. Bestand (Balkon_Sued_Belag, Brüstung, Vordach) ist unverändert. Liegenbreite 0.63 statt 0.65: Der mittlere Brüstungspfosten sitzt bei y −1.569, mit 0.65 blieben vor der Tür nur 0.59.

Prüfungen Runde 1 (2026-09-21, Skript mit PRUEFEN: True, 56 s)

• Kollisionen Möbel/Ausbau (Zimmer + Balkon, 257 Objekte): 0. Leitungen: 0, nur erlaubte Durchgänge (Schlitze in AW_West_OG_w1, AW_Sued_OG_w1/w3, IW_Schlaf34_w1, über Sturz IW_Schlaf34_st2), dazu Rinnendeckel und Rinnenwand an AG1 (Ausschnitte, wie beim Kinderzimmer). Kinder-Leitungen gegen Gästezimmer: 0.
• Zonen (14): Zimmertür r 0.82, Balkontür und Fenster je 0.60 tief, Schranktüren M1 r 0.48 / M2 r 0.37 / M3 r 0.29, Schubladen M1 und M2 0.42, Kofferablage, Nachttischschubladen 0.30, Hocker, Balkontür außen 0.60, Außensteckdose. Alle frei, gemeldet werden nur die mitschwenkenden Griffe, der Türspiegel und der Steckdosendeckel.
• Laufwege (Raster 5 cm, eigene Variante mit Wanderkennung, siehe unten): alle Ziele erreichbar. Geometrisch gemessen: Bettseite Süd 0.62, Bettseite Nord bzw. vor Schrank 0.92, Fußende bis TV 0.73 (bis Wand 0.78), vor der Balkontür 0.62, Zugang 0.84 (Rohbau), Engstelle Zugang–Zimmer (Ecke Stichwand zu Nachttisch Nord, auf Höhe 0.38–0.58) 0.73. Balkon: Durchgang vor der Tür 0.606, am Tisch 0.50.
• Kameras (8): alle frei.

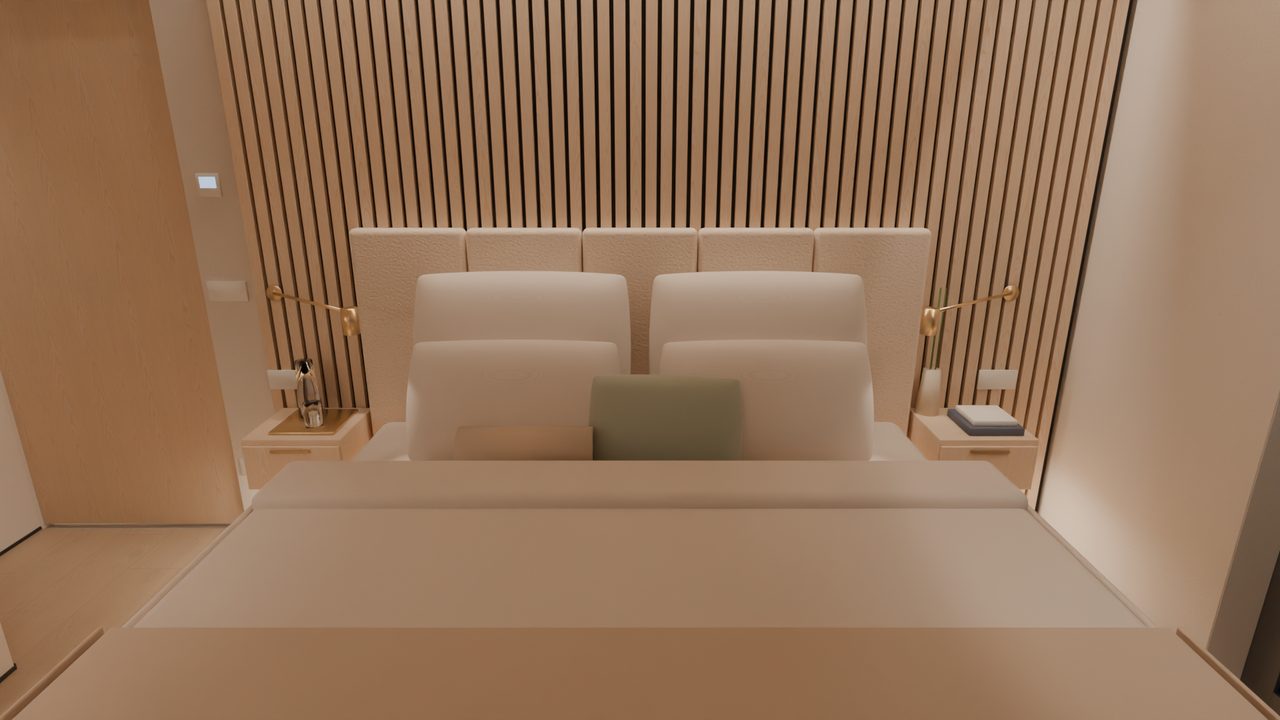

• Testbilder (40 %, 48 Samples): renders/test/gaeste_kopfwand.png, gaeste_ecke_so.png, gaeste_suedbalkon.png. Kein Bereich dunkel.

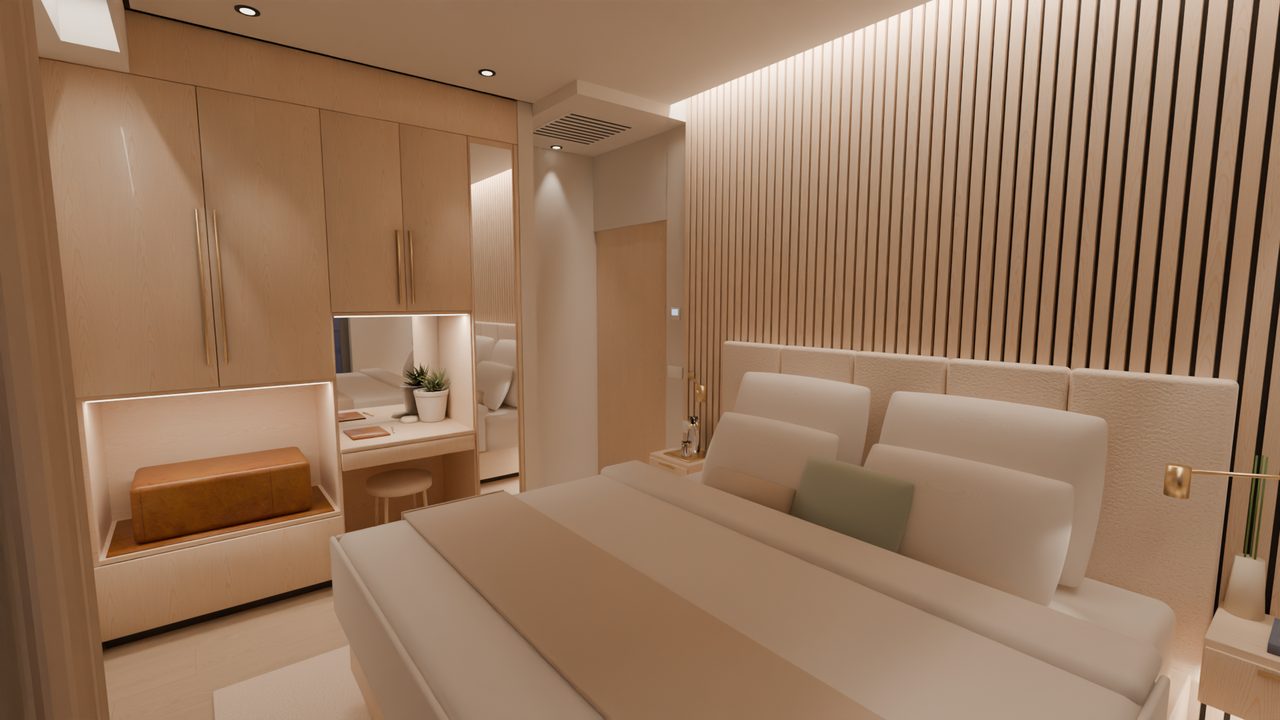

Kameras

Abendbilder: Dämmerung (Sonne −3°, Sonnenlampe aus), alle Innenleuchten an. Testbilder 30 % mit 32 Samples, Clipping höchstens 0.1 %, dunkle Pixel unter 16 höchstens 0.4 %. Innen wirkt EV +0.8 wie im Master. Bei EV +2.5 lag der Median bei 184, das war zu hell. Der Balkon braucht mehr, weil nur die vier Wandleuchten (4 W) ihn beleuchten.

Pläne: Plan_Gaeste_G_ (Möbel, Maße, z FB+1.17), Plan_Gaeste_E_ (Dosen, Leuchten, Legende, Kabelkopien Plan_Gaeste_E_Kabel_ auf FB+1.14), Plan_Gaeste_D_ (Decke, z 6.238), Plan_Suedbalkon_G_ / _E_. Legende liegt über dem Garagendach (x −3.0…−1.7).

Prüfung Runde 2 (2026-09-22)

Geprüft wurde mit Prüfbibliothek (laufwege, zonen, pruefe_kamera, testrender). Für die Leitungen kam eine eigene Prüfung dazu: jede Leitung alle 0.10 m abgetastet, BVH gegen Stahlbeton, Randbalkenzone, Anschluss der Leitungsenden. Danach wurden Zimmer und Balkon mit og_gaeste.py neu aufgebaut und die Datei gespeichert.

Klima:

• Revision über das Rückluftgitter 0.50 × 0.60 unter dem Gerät (Filter, Pumpe).
• Der Schlitzauslass liegt 0.38 vor dem Fußende und bläst zum Fenster, nicht aufs Bett.
• Die Rückluft zieht am Zugang ab. Die Luft durchquert also den Raum, ohne Kurzschluss.

Leistung, überschlägig für Spitze am Nachmittag: Balkontür 3.5 m² nach WNW, Sonnenschutzglas mit Sheer, g ≈ 0.35. Dazu Fenster nach NNO, Dach, Außenwände, Lüftung und 2 Personen. Ergebnis ≈ 1.4 kW = 107 W/m² bei 12.9 m². Das Gerät mit 2.5 kW wäre 1.8-fach überdimensioniert (194 W/m²). Deshalb gilt jetzt die kleinste Baugröße für Kanalgeräte, 2.0 kW; der Inverter regelt bis etwa 0.8 kW herunter. Der Einbauraum bleibt gleich.

Elektro:

• An jeder Bettseite eine Steckdose mit USB (E4, E5), am Schreibplatz E6, am TV E7.
• Schalter E1 auf der Schlossseite der Tür bei 1.05.
• Jede Leuchte hat einen Kreis und eine Bedienung: Szene über E1, Leselicht über E4/E5, Nachtlicht über Bewegungsmelder, Schrank über Türkontakt, Balkon über E8.
• Balkonleuchten und Außensteckdose in IP44.

Fixes in docs/scripts/og_gaeste.py:

• Kältemittel, Verbindung und Kondensat gehen bei 5.78 statt 5.79 in die Außenwand.
• Kondensat mit eigener Spur und 1.25 % Gefälle. Freier Auslauf in die Kondensatrinne statt in die Leitungsrinne.
• Downlight-Stiche D1–D5 reichen bis auf die Deckenplatte (ZDL, ZDL5).
• Neue Leitung vom Voute-Treiber zum LED-Band.
• Nachttisch-LEDs werden im Nachttischkorpus eingespeist (FB + 0.395). Vorher lagen 4 cm Kabel frei unter dem Nachttisch.
• Neue Dose Gaeste_Dose_E10: Geräteanschluss für die Unterbett-LED bei 0.20, hinter dem Bett, vom Kopfteil verdeckt. Zuleitung waagerecht in der Kopfwand, Zone über dem Boden.
• E6, Schreibplatz-LED und Kofferablage-LED laufen im Kabelkanal in Gaeste_Schrank_Mittelwand_1. Die Innenlicht-Zuleitung reicht bis unter den Deckel.
• Die Ringe enden am letzten Abzweig (Licht 1.75, Steckdosen 1.015). Vorher standen 0.35 bzw. 0.77 m Kabel ohne Verbraucher über.
• Beschriftungen: Kanalgerät 2,0 kW, Kondensatweg, Wandleuchten IP44. Neu Plan_Gaeste_E_E10.
• Nachtrag Rinnenregel (Klima-Sammelprüfung Garagendach): in der Leitungsrinne Saug x −0.357 (vorher −0.355, nur 2 mm zur Rinnenwand), Flüssig −0.387, Verbindung −0.432. Nachgemessen: Luft zur Rinnenwand mindestens 4 mm, zum Rinnenboden mindestens 30 mm, Rohr zu Rohr mindestens 4 mm.

Bilder, die sich ändern: Kein Raumbild ändert sich (Leitungen sind unsichtbar, E10 ist aus keiner Kamera zu sehen). Neu zu rendern sind die Pläne og_2_elektro, og_3_decke_klima und aussen_2_garagendach_klima.

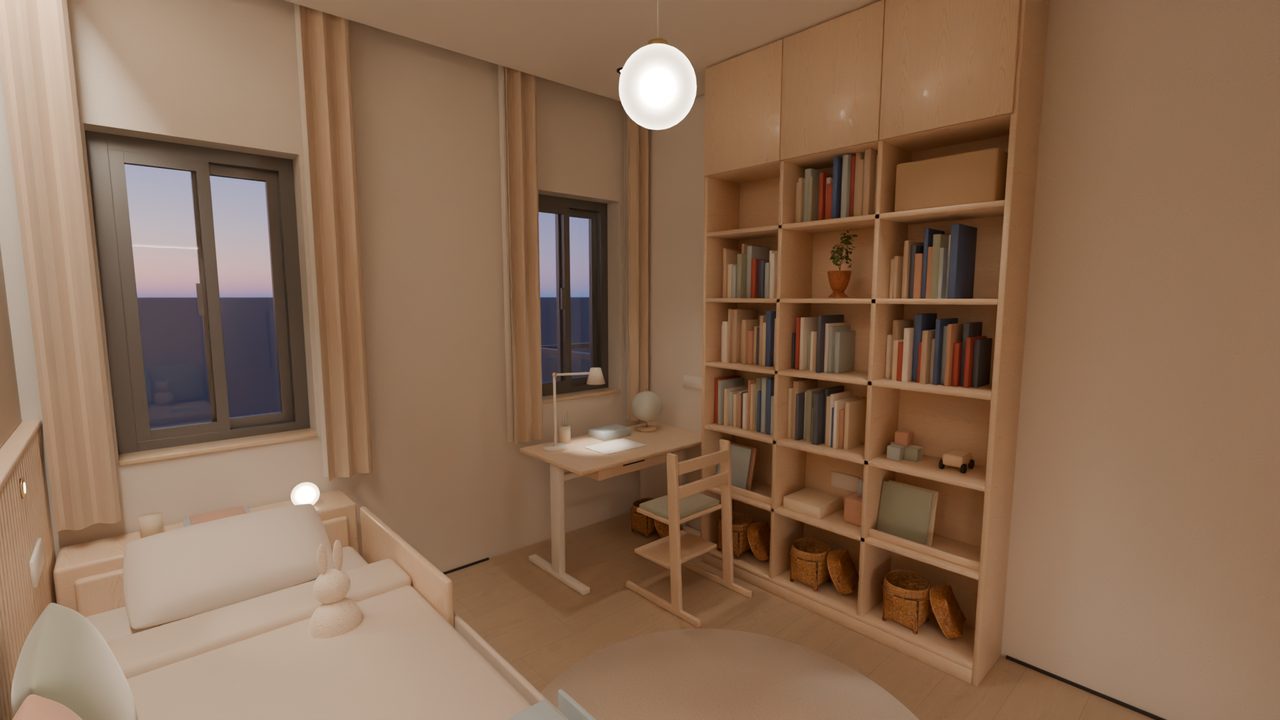

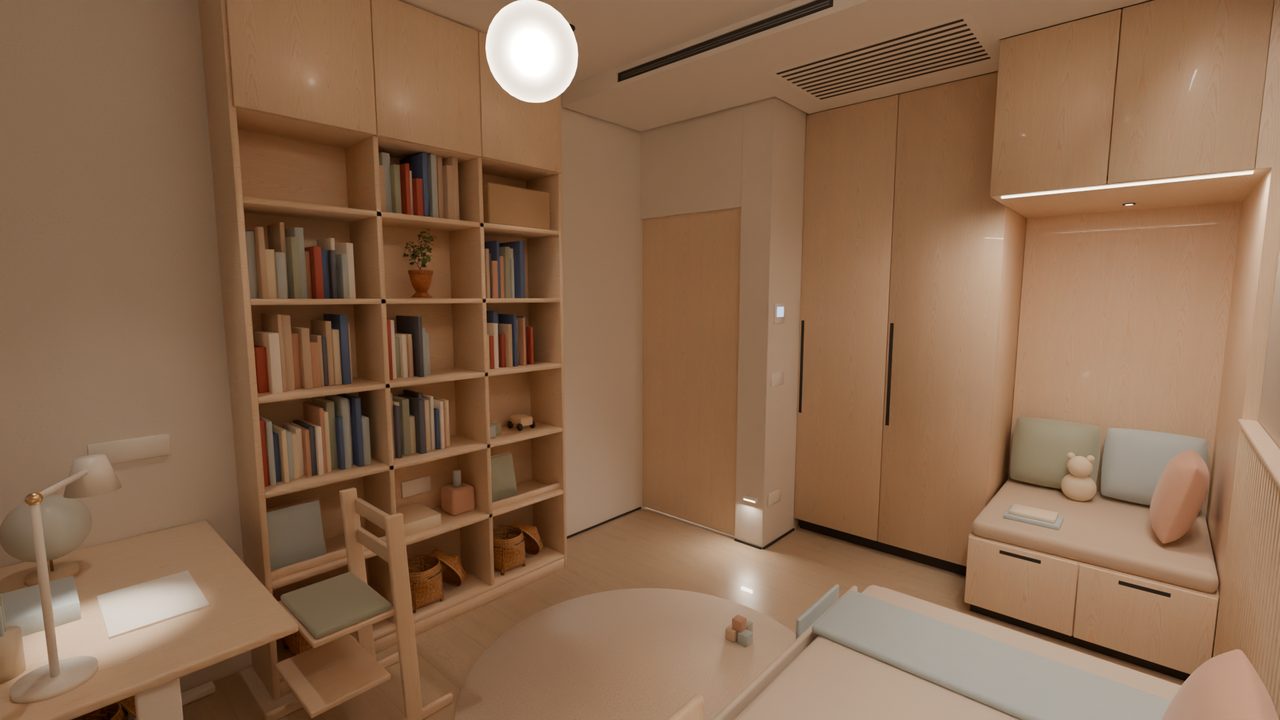

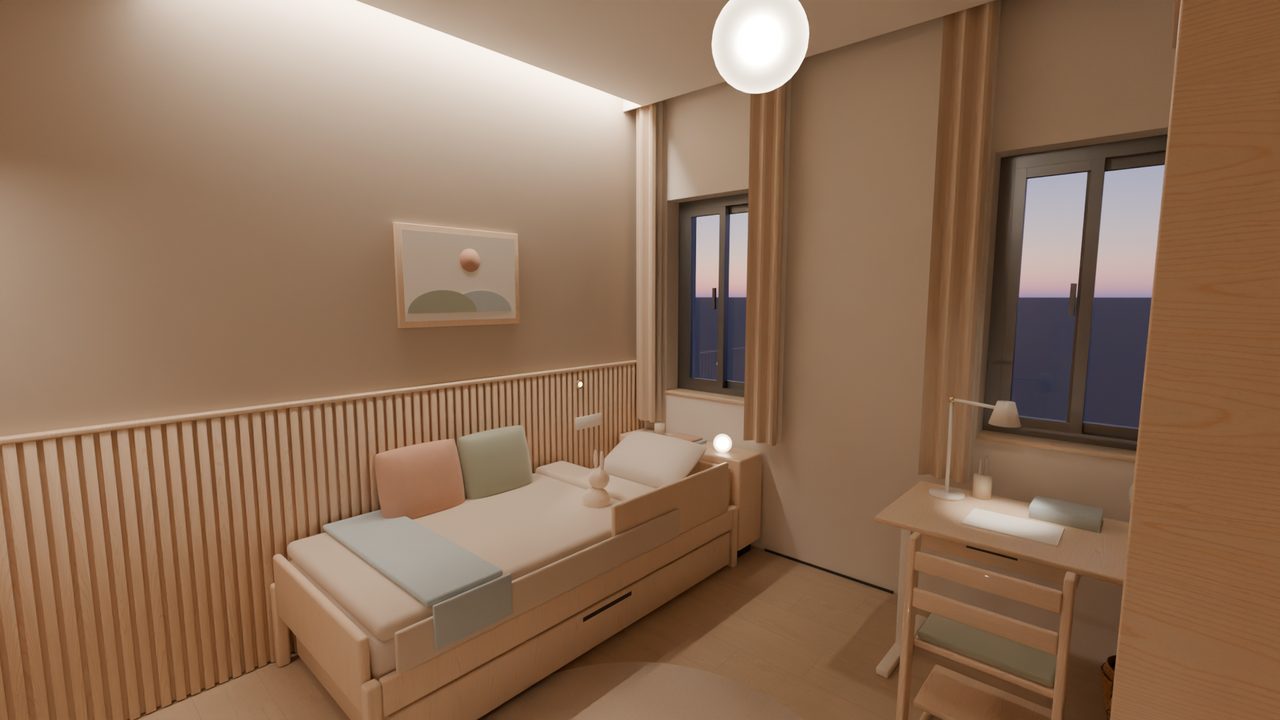

Kinderzimmer (Plan „Bedroom 4“), OG – Stand 2026-09-22 (Prüfung Runde 2)

Skript docs/scripts/og_kinder.py (idempotent, Präfixe Kinder_, Licht_Kinder_, Leitung_Kinder_, Plan_Kinder_, Collection OG_Kinder unter OG, Kameras Kam_Kinder_*). Platzhalter Schrank_Schlaf4 wurde laut Auftrag gelöscht und ersetzt.

Raum und Nutzung

• Kinderzimmer, mitwachsend für ca. 4–12 Jahre (Annahme, das Alter ist unbekannt).
• L-förmig: Hauptraum x 3.12…6.143 / y 0…3.30 (3.02 × 3.30) plus Nordnische x 4.14…6.143 / y 3.30…4.302 (2.00 × 1.00), zusammen 12.0 m².
• Oberkante Fertigfußboden (FB) 3.262. Abhangdecke 2.77 m, Streifen über Eingang und Schrankvorbereich 2.67 m, Lesenische 2.00 m.
• Tür IW_Schlaf4_Nord_tuer2 (0.82) im Nordwesten, Band West, schlägt nach Süden gegen die Westwand.
• Fenster Süd f4 (x 3.31–4.01) und f6 (x 5.20–5.90) sind Schiebefenster außen, Brüstung 0.89.
• Ostwand ist fensterlose Haustrennwand (Stützen O1/O2), ohne jeden Schlitz.

Gebaut

• Zonen: Eingang NW; Schreibtisch mittig unter f4; Bücherwand an der Westwand; Bett längs der Ostwand, Kopf im Süden; Spielteppich in der Mitte; in der Nische Kleiderschrank und Lesenische.
• Boden: helle Eichendielen Boden_Holz_Hell_Y, längs zum Licht verlegt. Schattenfugensockel 1 × 1.2 cm schwarz.
• Wände: Kalkputz warmweiß als 2-mm-Verkleidung; Fensterbänke Kalkstein (Travertin_H).
• Gestaltungswand Ost:
  • halbhohe Eichenlamellen 30/15 mm, Raster 45 mm, bis FB+1.10, als Vorsatzschale mit 2 cm Installationsebene
  • gerundete Abdeckleiste (6 mm Überstand, keine Kante auf Kopfhöhe)
  • darüber Kalkputz Greige, von einer Lichtvoute gestreift
  • Bild „Hügel und Sonne“ im Eichenrahmen, Acryl statt Glas
• Decke:
  • Gipskarton mit 2 cm Schattenfuge
  • Deckensprung bei y 2.60 mit dem Zuluftschlitz in der Stirn
  • Vorhangtasche Süd 0.16 breit über die ganze Wand
  • Lichtvoute Ost 0.17 breit
• Bett:
  • Eiche 0.90 × 2.00, Matratzenoberkante 0.46
  • Gästeauszug 0.80 × 1.90 auf Rollen, fährt nach Westen bis x 4.21 aus
  • abnehmbarer Rausfallschutz (Annahme: bis ca. 6 Jahre)
  • Tagesbett-Kissen an den Lamellen, Plaid, Kuscheltier
• Kopfkonsole statt Nachttisch: 0.97 × 0.25 × 0.62 zwischen Bett und Südwand, schwebend und gerundet. Darauf das Mond-Nachtlicht.

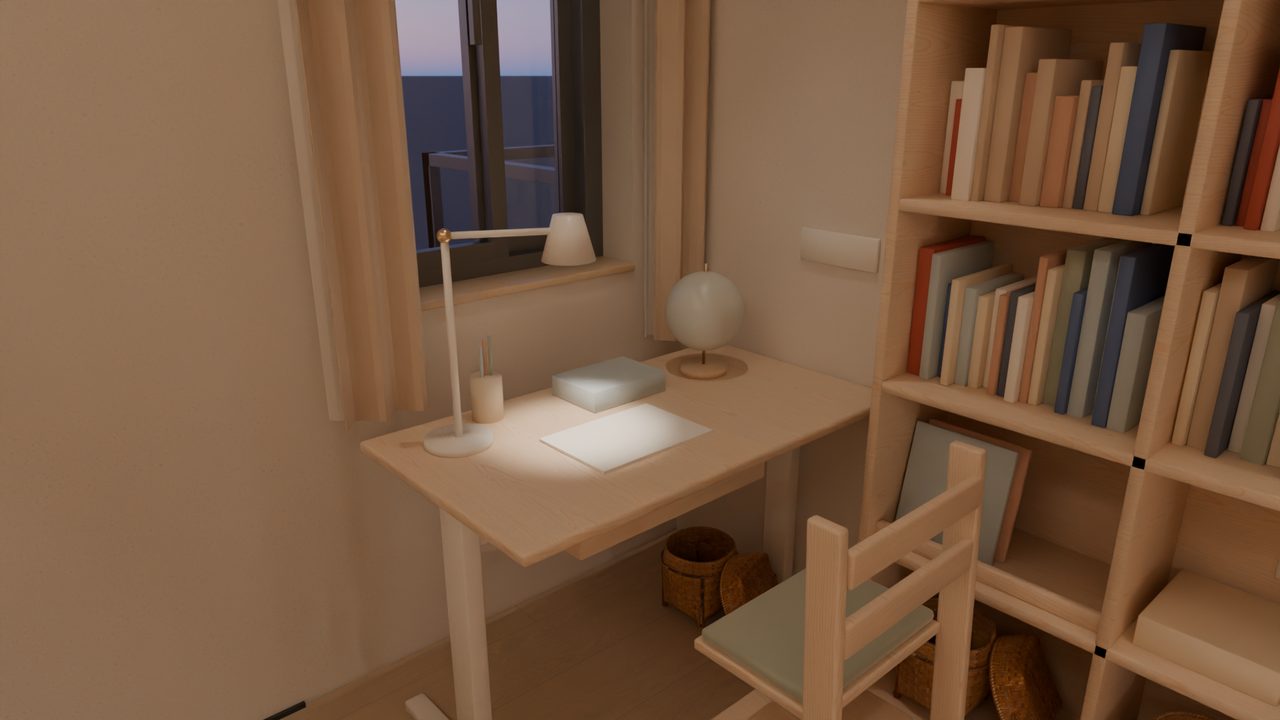

• Schreibtisch:
  • 1.07 × 0.60, höhenverstellbar 0.53–0.76 (eingestellt 0.68), Eichenplatte gerundet, Schublade
  • Schreibtischleuchte, Globus
  • mitwachsender Stuhl (Tripp-Trapp-Prinzip) mit verstellbarem Sitz- und Fußbrett
• Bücherwand:
  • raumhoch 1.48 × 0.32, an der Wand verankert (Kippschutz)
  • unten 3 Körbe (wicker_basket_02); darüber Bilderbücher frontal, Musikbox an E6, Bücher, Spielzeug, Pflanze
  • oben Schrank mit Push-to-open-Türen ohne Griffe, 1 cm Luft zur Decke
• Kleiderschrank: 1.10 × 0.60 raumhoch in heller Eiche, 2 Türen mit Band Ost und Griffmulden (bündig).

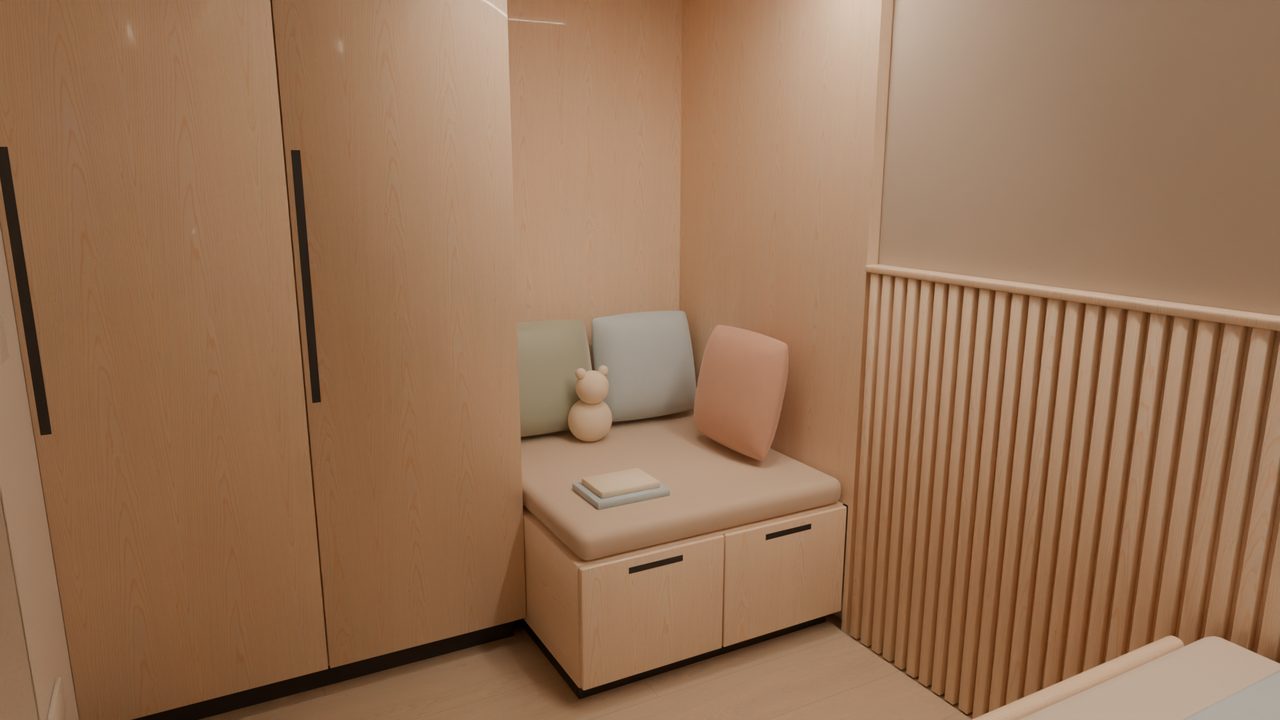

• Lesenische 0.90 × 1.00:
  • Podest mit 2 Schubkästen für Spielzeug, Polster Leinen Sand
  • 3 Kissen in Salbei, Himmelblau und Terrakotta
  • Eichenauskleidung, Decke auf 2.00 m mit LED-Kante und Lesespot
  • darüber Oberschrank mit Klappen für das Gästebettzeug
• Textil: Sheer und Verdunkelung (Leinen Sand) in der Deckentasche, Motor, schnurlos. Die Vorhänge enden 0.70 über dem Boden, weil Tisch und Kopfkonsole darunter stehen. Spielteppich rund D 1.50 (Teppich_Hell).
• Akzente: gedämpftes Salbei, Sand, Terrakotta und Himmelblau (eigene Materialien Kinder_Terrakotta, Kinder_Himmelblau, Kinder_Sand, Kinder_Globus).
• Sicherheit:
  • Möbel verankert
  • alle Steckdosen mit Kinderschutz
  • Kanten im Spielbereich gerundet (Bevel 6–15 mm)
  • keine Griffe auf Kopfhöhe, keine Vorhangschnüre, kein Glas im Bilderrahmen

Dosenliste (Höhen über FB)

Die Abzweigdose Kinder_Abzweigdose sitzt bei (3.53, 3.05, z 6.208) über dem Eingang. Zuleitung von FlurOG_Uebergabe_Kinder (3.53, 3.58) über den Sturz.

Leitungswege:

• im Deckenhohlraum (z 6.208) als Ring 0.23–0.30 m vor den Wänden, mit rechtwinkligen Stichen
• senkrecht nur in den Trennwänden:
  • IW_Schlaf34_w1 auf der Kinderseite x 3.10, y 0.50, 0.58 und 1.60 (mindestens 0.22 versetzt zu den Gäste-Schlitzen bei y 0.28, 3.10 und 3.30)
  • IW_Schlaf4_Flur_w1 bei x 4.06–4.10
• Stiche enden an der Rückseite der Dose bzw. auf der Deckenplatte über der Leuchte (seit Runde 2).
• Grenzwand Ost: Kabel laufen nur in der Installationsebene hinter den Lamellen und in der Nischenauskleidung. Der Abstieg liegt im Oberschrank-Hohlraum 5 cm vor der Wand (Randbalkenregel).

Leuchten (2700 K, dimmbar)

Kein Downlight über dem Kopfende. Die Bettzone bekommt Licht über Voute und Leselicht. Rauchmelder bei (4.60/0.95), Funk mit Batterie (Annahme).

Klima

• Gerät: Kanalgerät 2.0 kW (seit Runde 2, vorher 2.5 kW; Einbauraum 900 × 620 × 210, Annahme) im Streifen 2.67 m vor dem Schrank (x 4.30–5.20, y 2.95–3.57), an 4 Gewindestangen.
• Rückluft von unten über ein Gitter 0.90 × 0.62 mit Filter. Das Gitter ist zugleich die Revisionsöffnung.
• Zuluft: Plenum 1.60 × 0.34 × 0.15, dann Linienschlitz 1.20 m 2-schlitzig in der Stirn des Deckensprungs (x 3.60–4.80).
  • bläst waagerecht nach Süden an der Decke entlang über die Spielfläche zur Fensterfront
  • Bett (x ≥ 5.12) und Nische liegen seitlich bzw. hinter dem Auslass, nicht im Strahl
  • Wurfweite an den Lamellen auf ca. 1.8 m einstellen (Runde 2, vorher 2.3 m: das Strahlende lag über dem Schreibtisch)
• Bedienteil E2 bei 1.45.
• Trasse zu AG2 (Saug 15, Flüssig 10, Kondensat 10, Verbindung; etwa 10 m, kein Beton):
  • vom Gerät über den Sturz der Kinderzimmertür (z 6.233)
  • im Flur-Hohlraum bis y 4.17–4.25
  • über den Sturz der Gästetür
  • Durchführung IW_Bad_Stich_w1 (x 2.07–2.17, Trennwand)
  • im Gäste-Hohlraum nach Westen
  • an der Westwand (x 0.09–0.17) nach Süden bis y 3.52–3.60
  • innerhalb des Gäste-Frieses (Unterkante 5.75) auf 5.78 (mit Rohrradius unter der Randbalkenzone ab 5.80)
  • Schlitz im Mauerwerksfeld w3 (x −0.035; Stütze W2 ab y 4.054 bleibt 0.45 entfernt) bis 3.50
  • durch die Wand in die Rinne; der Deckel ist an den Durchführungen ausgeklinkt
  • zu den Serviceventilen AG2 (Saug y 3.615, Flüssig y 3.685, z 3.45) und zu den Klemmen hinter der Ventilabdeckung (y 3.55)
• Kondensat (Pumpe im Gerät, seit Runde 2 mit 1.1 % Gefälle): eigene Spur unter den Kälterohren.
  • Ab Pumpenauslass z 6.10 auf dem gleichen Weg über die Türstürze.
  • Im Gästezimmer bei y 4.26 und z 6.04–6.08, mit Abstand zum Downlight-Stich D5.
  • Im selben Schlitz y 3.575 senkrecht, unter der Rinnenhaube hinaus.
  • Freier Auslauf über dem Rost der Kondensatrinne (x −0.58, y 3.575, Auslauf 3.305). Länge 9.5 m.

Sanitär

Entfällt, kein Nassraum.

Prüfergebnisse Runde 1 (2026-09-21)

• Kollisionen: 299 Objekte, 0 nach Möbelgruppen. Ohne Gruppen bleiben nur Auflageflächen (Bücher auf Böden, Leuchtengelenke).
  • Behoben: Schublade lief durch die Tischtraverse, Stuhlwange stand auf dem Teppich, Pflanze ragte in den Regalboden, 2-mm-Eckstöße im Putz.
• Leitungen: 9 Leitungen, 0 unerlaubte Treffer.
  • Erlaubte Durchführungen: Mauerwerksschlitz w3, Stürze der Kinder- und Gästetür (über Sturz), Trennwände IW_Schlaf34_w1, IW_Schlaf4_Flur_w1, IW_Bad_Stich_w1, Rinnendeckel, AG2-Ventile, eigene Anschlüsse (Abzweigdose, Treiber, Gerät, Motor, Voute, Nischenblende).
  • Gegenprobe ohne Freigaben: 10 Leitungen melden Treffer, die Prüfroutine schlägt also an.
• Zonen: 11 Zonen, alle frei:
  • Tür r 0.79
  • 2 Schranktüren r 0.55
  • 2 Oberschrankklappen
  • Nischenschubkästen 0.40
  • Schreibtischschublade 0.40
  • Gästeauszug 0.91
  • 3 Regaltüren

Behoben:

• Der Gästeauszug stieß an den Schreibtisch, deshalb ist der Tisch jetzt 1.07 statt 1.20 breit.
• E5 lag im Schwenkweg der Schranktür, deshalb sitzt sie jetzt bei y 3.42 statt 3.60.

Die restlichen Treffer der Hüllquader sind nachgerechnet:

• E1/E5 liegen 0.57 m vom Band, die Tür schwenkt mit r 0.55.
• Die Stuhlwange steht in Schubladenhöhe erst ab y 1.11.

• Laufwege (Laufwegprüfung, korrigierte Fassung, Start im Flur vor der Tür):

Rechnerisch bleibt bei ausgezogenem Gästebett zwischen Regal und Auszug ein Weg von 0.74 m (Nebenweg ≥ 0.60 erfüllt).

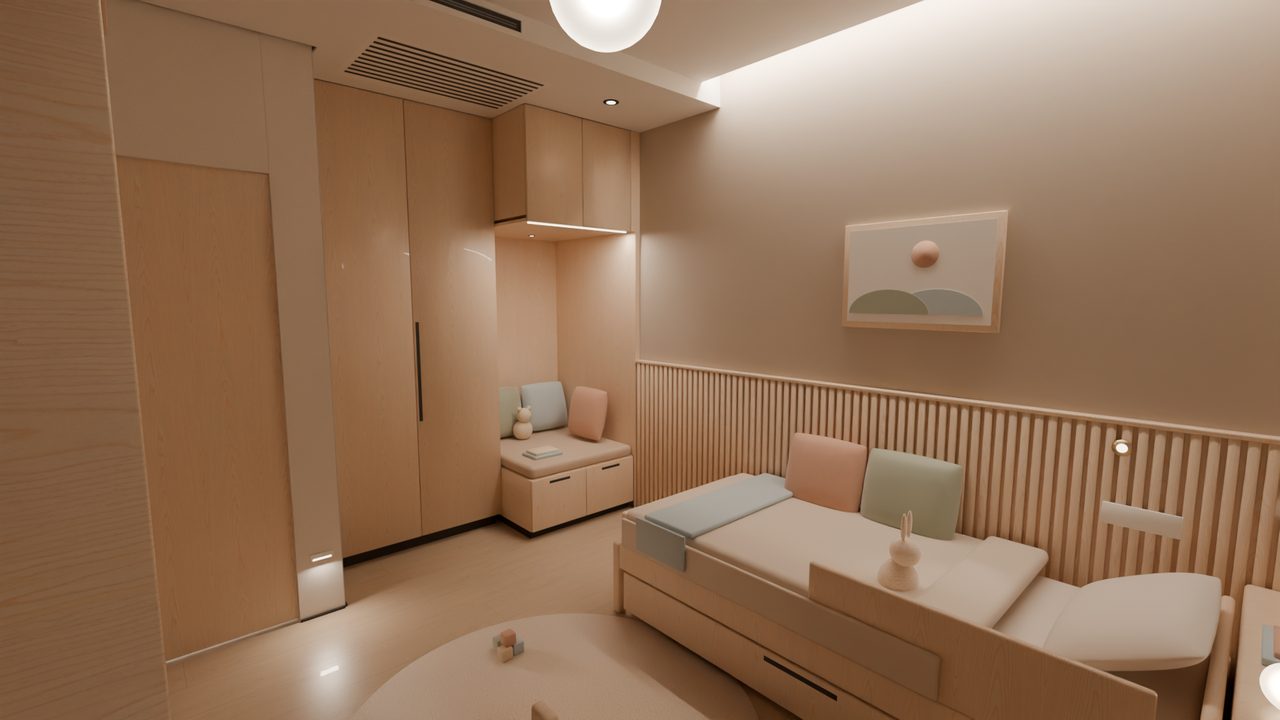

• Kameras: alle 6 Positionen frei (pruefe_kamera).

Kameras

Abendbilder: Dämmerung (Sonne −3°, Sonnenlampe aus), alle Leuchten an. Testbilder 30 % mit 32 Samples, Clipping höchstens 0.2 %, dunkle Pixel unter 16 höchstens 0.4 %. Bei EV +1.0 lag der Median bei 96–116. Mit +1.2 wirkt der Raum warm und ruhig, kein Bereich bleibt dunkel.

Testbilder: renders/test/kinder_1_ecke_nw.png, kinder_2_nische.png, kinder_3_ecke_so.png.

Pläne

Planobjekte:

• Plan_Kinder_G_*: Grundriss mit Möbeln und Abständen (z FB+1.17)
• Plan_Kinder_E_: Dosen, Leuchten, Legende vor der Südfassade und Kabelkopien Plan_Kinder_E_Kabel_ (z FB+1.18/1.19)
• Plan_Kinder_D_*: Deckenplan (z 6.238)

Prüfung Runde 2 (2026-09-22)

Geprüft wurde mit Prüfbibliothek (laufwege, zonen, pruefe_kamera, testrender). Für die Leitungen kam eine eigene Prüfung dazu: jede Leitung alle 0.10 m abgetastet, BVH gegen Stahlbeton, Randbalkenzone, Anschluss der Leitungsenden. Danach wurde das Zimmer mit og_kinder.py neu aufgebaut und die Datei gespeichert.

Klima:

• Das Rückluftgitter 0.90 × 0.62 ist zugleich die Revisionsöffnung.
• Der Schlitz bläst an der Decke nach Süden. Das Bett liegt seitlich, die Nische hinter dem Auslass.
• Die Rückluft liegt hinter dem Schlitz, der Strahl zeigt weg davon, es gibt keinen Kurzschluss.
• Kühllast überschlägig ≈ 0.9 kW (73 W/m²): zwei Fenster, zusammen 1.8 m² nach WNW, Dach, Außenwand, 2 Personen. Die Ostwand ist Grenzwand ohne Last. Das 2.5-kW-Gerät wäre 2.8-fach überdimensioniert. Deshalb gilt jetzt die kleinste Baugröße 2.0 kW; der Inverter regelt bis etwa 0.8 kW herunter.

Elektro:

• Steckdose am Bett (E3) und am Schreibtisch (E4), alle mit Kinderschutz.
• Schalter E1 auf der Schlossseite bei 1.05. Er sitzt um die Ecke in der Nischenlaibung, 0.35 vom Türrand. Der Pfeiler daneben ist mit 0.20 für einen 2-fach-Rahmen zu schmal.
• Jede Leuchte hat Kreis und Bedienung: Decke und Pendel über E1-1, Voute und Nische über E1-2, Leselicht über E3, Nachtlicht über USB an E3, Orientierungslicht über Bewegungsmelder.

Fixes in docs/scripts/og_kinder.py:

• Kälterohre gehen bei 5.78 statt 5.80 in die Außenwand.
• Kondensat mit eigener Spur und 1.1 % Gefälle. Direkter Auslauf in die Kondensatrinne, vorher ging es durch die Rinne und stieg am Ende wieder an.
• Stiche bis an die Geräte: E1, E3 (Licht und Steckdose), E4 (Steckdose und LAN), E5, E6 (durch die Regalrückwand), Klima-Bus, Orientierungslicht, Leseleuchte, Nischen-LED.
• Downlights D1–D3 und Pendel: Stiche bis auf die Deckenplatte.
• Stich zum Vorhangmotor liegt jetzt 5 cm vor der Grenzwand (vorher 4.3 cm).
• Regaltüren 1 cm statt 3 mm unter der Decke (Kinder_Regal_Tuer_*).
• Beschriftungen: Kanalgerät 2,0 kW, Kondensat mit Gefälle.
• Nachtrag Rinnenregel (Klima-Sammelprüfung Garagendach): Die Verbindungsleitung schnitt beim Abstieg in die Rinne (y 3.602) die Saugleitung um 8 mm. Sie geht jetzt bei z 3.53 durch die Wand, über alle Rohre bis x −0.64, dort auf y 3.55 und zu den Klemmen. Der Endpunkt bleibt gleich, in die Rinne geht sie nicht mehr. Flüssig in der Rinne x −0.390 statt −0.385, vorher lag sie ohne Luft an der Saugleitung. Nachgemessen: Luft zur Rinnenwand mindestens 7 mm, Rohr zu Rohr mindestens 5 mm.

Bilder, die sich ändern:

• Die Oberkante der Regaltüren (7 mm tiefer) sieht man nur in Kam_Kinder_Ecke_NO und Kam_Kinder_Ecke_SO (Sichtstrahlen auf alle Kameras).
• Neu zu rendern sind außerdem die Pläne og_2_elektro, og_3_decke_klima und aussen_2_garagendach_klima.

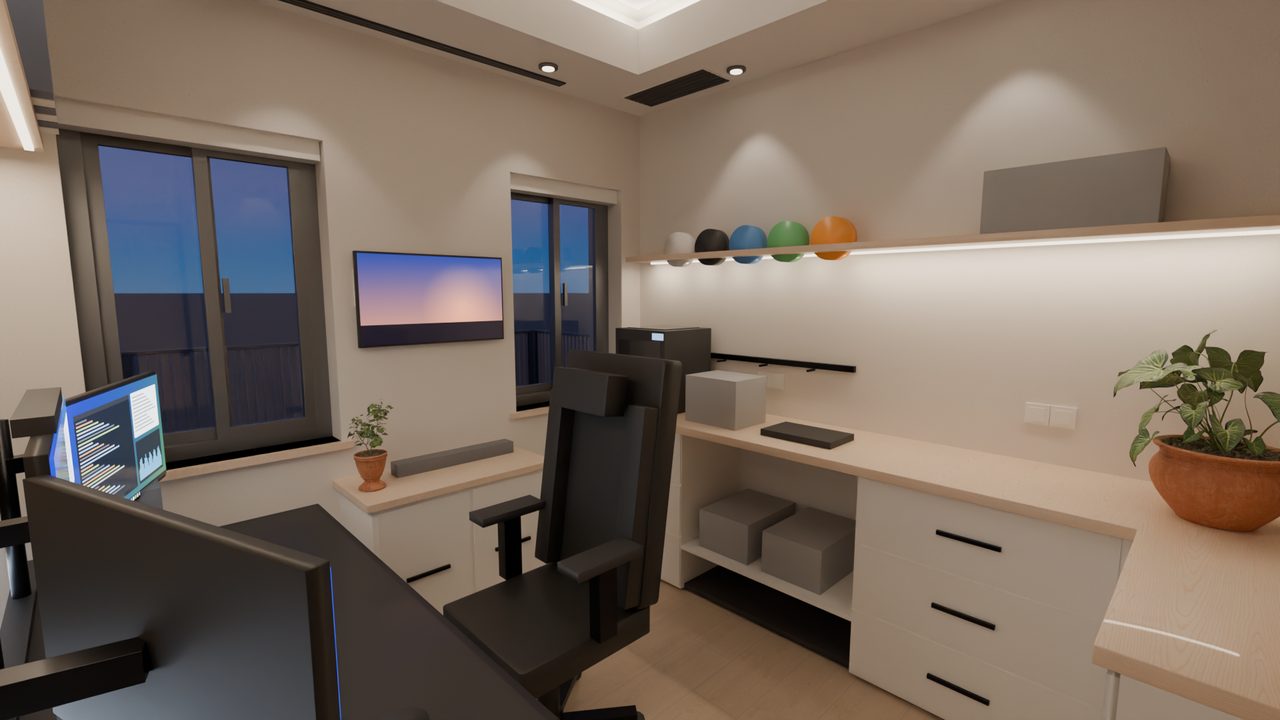

Büro (Plan „Bedroom 2“) – Harmonisierung und Technik v2 (2026-09-21)

Skript docs/scripts/og_buero_v2.py (idempotent, Präfix BueroX_, Collection OG_Buero), Backup vorher backup/haus2_20260921_vor-buero-v2.blend. Bestand (Buero_ 179, SL_ 45, Klima_ 9, PH_Pflanze_) bleibt stehen. Am Bestand wurden nur Materialzuweisungen, hide_render und absolut gesetzte Maßkorrekturen geändert, siehe Abschnitt 2.

1 Raum

• x 0 … 3.023, y 6.499 … 9.449 (3.02 × 2.95 m), Rohdecke 6.25. Kofferung GK 0.40 breit, Unterkante 5.93. Deckenfeld 6.244 mit Voute.
• Tür IW_Schlaf2_Flur_tuer2 in der Ostwand, y 6.50 … 7.40. Band Süd, Schließseite Nord.
• Westfenster f6 (y 6.778 … 7.578) und f8 (8.48 … 9.28) sind Schiebefenster mit Brüstung 0.90. Stütze W3 liegt bei y 7.787 … 8.275.
• Bodenhöhe: Die Bestandsdiele liegt bei 3.239 … 3.251, also 11 mm unter dem OG-Standard FB 3.262. Sie wurde belassen, sonst hätten ~70 Möbelteile verschoben werden müssen. Alle neuen Höhenangaben beziehen sich auf FB 3.262. Die Bestandsdosen stehen damit 1 cm höher als angegeben.

2 Gestaltung und Änderungen am Bestand

Das Material PH_Wand_Anthrazit selbst ist unverändert (Gästebad, Treppe). Holz ist bereits helle Eiche, die Diele PH_Boden_Eiche ebenfalls. Secretlab bleibt schwarz, die RGB-Leiste am Desk (Licht_Buero_LED_Monitor, blauweiß) ebenfalls, denn sie gehört zu Renes Ausstattung. Das Ergebnis ist ein ruhiges Bild aus Warmweiß, einer greigen Akzentwand, heller Eiche (Lamellen, L-Platte, Borde), weißen Fronten und schwarzem Desk (Testbild renders/test/buero_1_ecke_nw.png).

Maßkorrekturen (absolut gesetzt, wiederholbar):

• TV-Steckdose Buero_Dose_TV_*: Sie saß auf der Stahlbetonstütze W3 (y 8.16). Verschoben um −0.455 auf y 7.705 ins Mauerwerk w7 zwischen Fenster f6 und W3, weiterhin hinter dem TV.
• TITAN Evo SL_Stuhl_* (23 Teile): 10 cm Richtung Desk in Arbeitsposition (Nabe y 7.85, Sitzvorderkante 0.20 vor der Tischkante). Dadurch wächst der Weg zwischen Stuhl und Werkbank von 0.56 auf 0.66 m.
• Sideboard Ost gekürzt (Schalter SIDEBOARD_KURZ im Skript, False stellt 1.49 m wieder her). Der einzige Weg von der Tür zum Arbeitsplatz führt zwischen Desk-Ecke (2.07 / 7.394) und Sideboard hindurch und war nur 0.53 m breit. Jetzt ist das Sideboard 0.80 m lang (2 × 0.40, Küchenraster, y 8.118 … 8.918) und der Durchgang 0.90 m (Diagonale). Geändert wurden Buero_Schrank_Korpus/Sockel (Scale/Location), Buero_Schrank_Tuer_1/2 (2 × 0.388, Band Süd, 5 mm vor der Eckblende der Werkbank), Buero_Platte_L (4 Vertices des Sideboard-Arms auf y 8.118) und Buero_Bild_Rahmen/Print (mittig über dem Sideboard, y 8.518). Buero_Schrank_Tuer_0 ist ausgeblendet (render + viewport). Nebeneffekt: E1/E2 an der Tür liegen jetzt frei. Stauraum ca. −0.13 m³.

3 Neu gebaut (BueroX_*, 23 Objekte, Stand Runde 2)

• BueroX_Abzweigdose im Ostkoffer über der Tür (2.63 … 2.73 / 6.93 … 7.03, z 6.18 … 6.24) mit Revisionsöffnung 0.20 × 0.20 darunter (BueroX_Revision_J*).
• BueroX_LED_Treiber 24 V für die Voute im Südkoffer (2.15 … 2.31 / 6.86 … 6.89, z 6.185 … 6.22), erreichbar durch den Ausschnitt von Spot S4.
• BueroX_Geraetedose_Bord / _Werkbank (Runde 2): Gerätedose D 68, 61 mm tief, in der Wand hinter Bord Süd (x 1.00, h 1.97) bzw. hinter dem Werkbankbord (x 2.40, h 1.73), darin je ein UP-LED-Treiber 24 V. Die 24-V-Leitung läuft in einer Nut im Bord zum LED-Streifen.
• BueroX_Dose_E4_Zusatz, _E5_Zusatz, _E8_Zusatz (Runde 2): je ein weiterer Rahmen mit Einsatz im 82-mm-Raster (siehe Abschnitt 4).
• BueroX_Schacht_SW: GK-Absatz 0.10 × 0.24 × 0.18 unter dem Koffer in der SW-Ecke (z 5.75 … 5.93). Darin gehen die Kälteleitungen unter die Randbalkenzone, bevor sie in den Außenwandschlitz wechseln.
• BueroX_Dose_E1 (Taster 3-fach), BueroX_Klima_Bedienteil (E2), BueroX_Dose_E3 (SD 2-fach + USB-C), BueroX_Rauchmelder (Funk, Deckenfeld).

4 Dosen (Höhe = Dosenmitte über FB 3.262)

5 Leuchten (Bestand, erfasst)

6 Leitungen (Leitung_BueroX_, 3D mit hide_render, Plankopien Plan_BueroX_E_Kabel_)

Zuleitung vom Übergabepunkt FlurOG_Uebergabe_Buero (3.30 / 6.95, z 6.208) über die Tür (Wand über dem Sturz, z 6.208 ≥ 5.66) zur Abzweigdose. Im Koffer liegt ein Kabelring bei z 6.208, jeweils 0.33 vor der Wand: Ost x 2.645 … 2.714 (4 Spuren), Süd y 6.84, Nord y 9.12, West x 0.33. Seit Runde 2 fünf Zuleitungen über der Tür (y 6.90 LAN, 6.955 Licht, 6.98 SD Desk/TV, 7.005 Klima, 7.02 SD Werkbank); in der Abzweigdose hat jeder Kreis eigene, beschriftete Klemmen. Zu den Spots führen kurze rechtwinklige Stiche seitlich an das Spotgehäuse (z 5.985, unter den Kanälen). Senkrecht verlaufen Leitungen nur in Installationszonen (DIN 18015-3), waagerecht nur in der unteren Zone (0.20 / 0.34 / 0.38) oder über Arbeitsflächen (1.08).

Im Vorraum laufen Strom und Bus westlich der Master-Zuleitung (x ≥ 3.58) und kreuzen sie nicht.

7 Klima

• Gerät: Bestand Klima_Geraet (Slim-Duct 0.70 × 0.83 × 0.22) in der Vorraumdecke des Masters, Revision Master_Vorraum_Revision. Zuluft 250 × 150 zum Schlitzauslass 1.60 im Westkoffer. Er bläst entlang der Fenster nach unten, der Sitzplatz liegt 1.0 m entfernt. Abluftgitter 0.60 × 0.24 im Nordkoffer über dem Drucker (Bestand A16).
• Kälte- und Kondensatleitungen (Leitung_BueroX_Klima_Saug/Fluessig/Kondensat/Verbindung), als Bündel mit Gehrung an den Ecken geführt:
  • Vom Gerät (Südseite, z 6.10) sofort auf z 6.233, über dem Zuluftkanal nach Süden. Die Suitetür wird über dem Sturz gequert (offener Teil x 3.12 … 3.42 oberhalb Master_Suitetuer_Sturz_A, z 6.233).
  • Durch die bestehende Kanal-Wanddurchführung (y 7.68 … 7.77) ins Büro. Die Durchführung wird nach oben bis unter die Rohdecke erweitert (6.20 → 6.25).
  • Ostkoffer, dann Südkoffer über dem Zuluftkanal. In der SW-Ecke senkrecht zwischen den Kanälen hinab auf z 5.995 und unter dem Kanal zur Westwand.
  • Im BueroX_Schacht_SW auf z 5.78, erst dort in den Schlitz (Feld w5, y 6.58 … 6.69, x −0.035). Das ist unter dem Randbalken (≤ 5.80).
  • Im Schlitz senkrecht bis 3.50 (FB + 0.24), durch die Wand, von oben in die Rinne (Deckelaussparung). In der Rinne bei z 3.35 nach Süden.
  • Seitlich aus der Rinne, Aufstieg bei x −0.62 wie AG1/AG2/AG5. Saug an Garagendach_AG4_Ventil_1 (D 22, y 6.215), Flüssig an Ventil_2 (D 16, y 6.285), Verbindung an die Klemme unter der Ventilabdeckung (x −0.70, y 6.34), Kondensat (gepumpt) läuft frei über dem Rost der Kondensatrinne aus (seit Runde 2: x −0.58, y 6.67, ohne Weg durch die Leitungsrinne).
  • Kondensat mit Gefälle (Runde 2): Die Pumpe hebt auf 6.240, danach fällt das Rohr überall mit 1.2 %. Über den Kanälen bleibt es ≥ 6.21, im Ostkoffer fällt es neben dem Kanal senkrecht auf 6.185 und unterquert dort die Kabel über der Tür. Am Rost endet es bei 3.305.
• Länge ca. 9.8 m bei 2.9 m Höhenunterschied (Innengerät oben). Das liegt in den üblichen Grenzen. Bei vielen Geräten ist ab 7.5 m Kältemittel nachzufüllen.
• Außengerätplatz AG4 (y 5.85 … 6.65), Bestand vom Außen-Agenten.

8 Sanitär

Keines.

9 Prüfergebnisse

• Kollisionen (L['kollisionen'], Präfixe BueroX_, Leitung_BueroX_): 0, auch gegen die Master-Kälterohre (z 6.235, y 9.05–9.17 / x 3.17–3.29) und die Master-Kabel (z 6.208) im Vorraum. Die Büroleitungen bleiben dort bei y ≤ 8.55 und x ≤ 3.47. Gewollt durchdrungen werden nur Mauerwerk und GK: IW_Schlaf2_Flur_w1/st2, IW_Bad_Nord_w1, IW_Master_Sued_w1, AW_West_OG_w5/br6/w7, Master_Suitetuer_Sturz_C, dazu Rinne und Deckel, die AG4-Ventile, Koffer (massiv modelliert) und Dosen. Beton (Stützen, Decken, Stürze st6/st8): 0 Treffer. Alle Tür- und Sturzquerungen liegen bei z 6.208 (Kabel) bzw. 6.233 (Rohre), also ≥ 5.66.
• Öffnungszonen, exakt geprüft (Dreiecksüberlappung und Eckpunkt in der Zone, Türen als Kreisbogen), alle frei:
  • Tür r 0.90: Der rechte Monitor liegt 0.985 vom Band.
  • Werkbankschubladen W/O (0.48), Lowboardschubladen (0.40), Sideboardtüren (Bogen 0.39, Werkbankgriffe 0.52 / 0.85 vom Band), Druckerdeckel +0.34.
  • Griffbereiche f6/f8, Revision J (0.20), Revision Ost (0.60), Bewegungsfläche 1.00 hinter dem Desk.
  • Bewegungsfläche 0.90 vor Sideboard Ost und vor Werkbank Ost ist frei.
  • Vor Werkbank West liegt das Lowboard bereits 0.48 vor der Front. Die Schubladen öffnen trotzdem ganz. Das ist ein Kompromiss aus A14.
  • Kontrollzone (Stuhl im Tisch) schlägt wie erwartet an.
• Laufwege mit der korrigierten Laufwegprüfung: Tür offen, Raster 5 cm, Start in der Türmitte (3.07 / 6.95). Weg = engste Stelle zwischen Tür und Ziel, frei = Breite am Ziel. Stuhl in Arbeitsposition, in Klammern eingeschoben.

Die eigene Gegenprobe (laufwege_korr) liefert zusätzlich den Ort der Engstelle. Sie rechnet konservativ (2·Abstand − Rasterweite) und kommt auf 5–15 cm kleinere Werte, zum Beispiel Hauptweg 0.85.

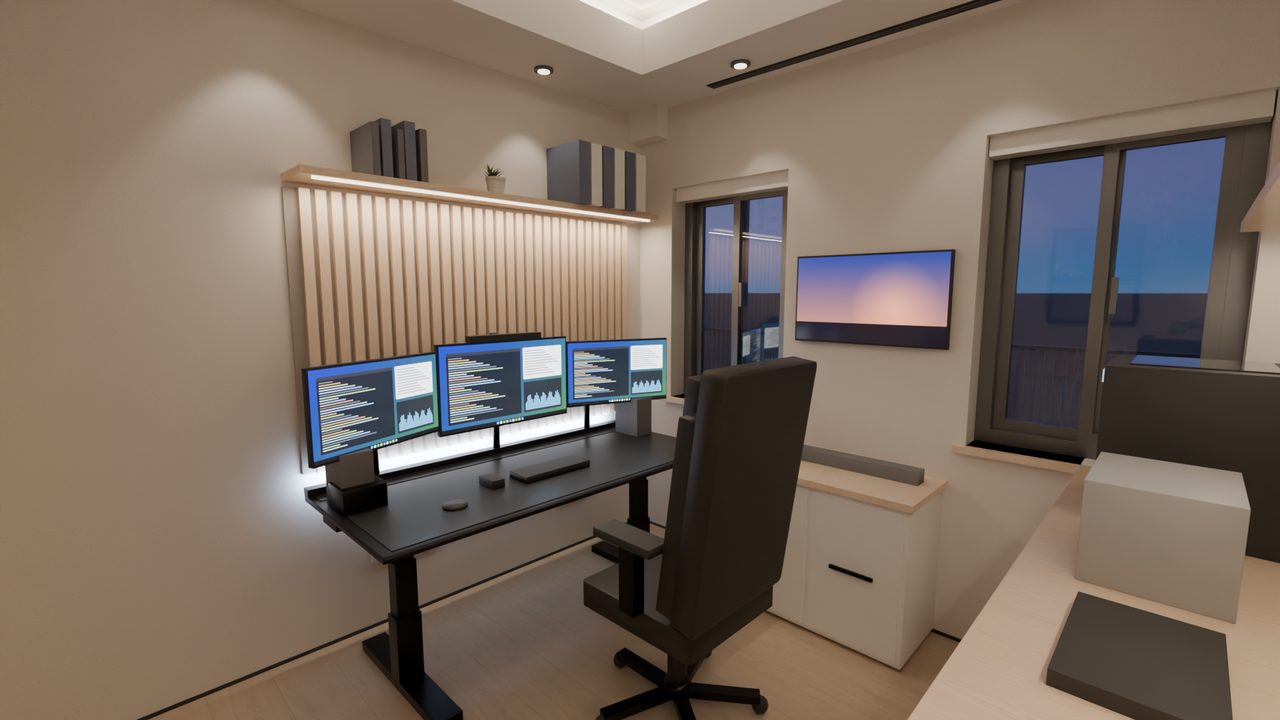

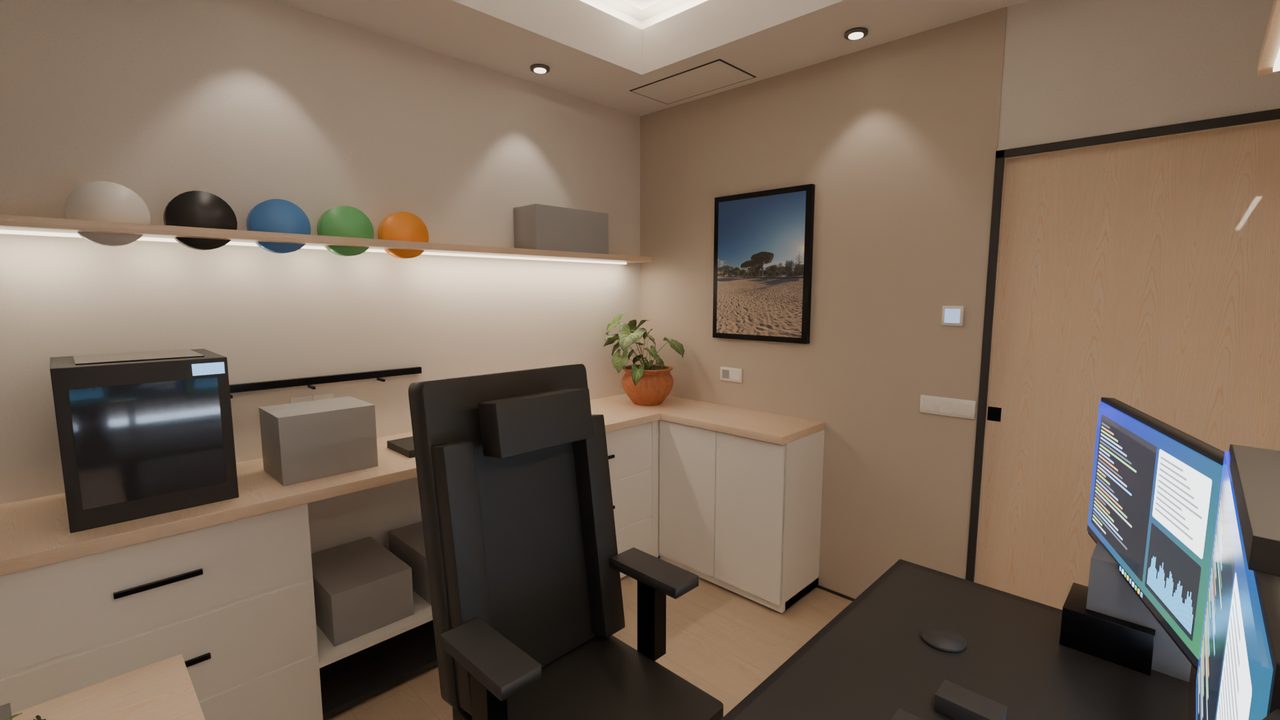

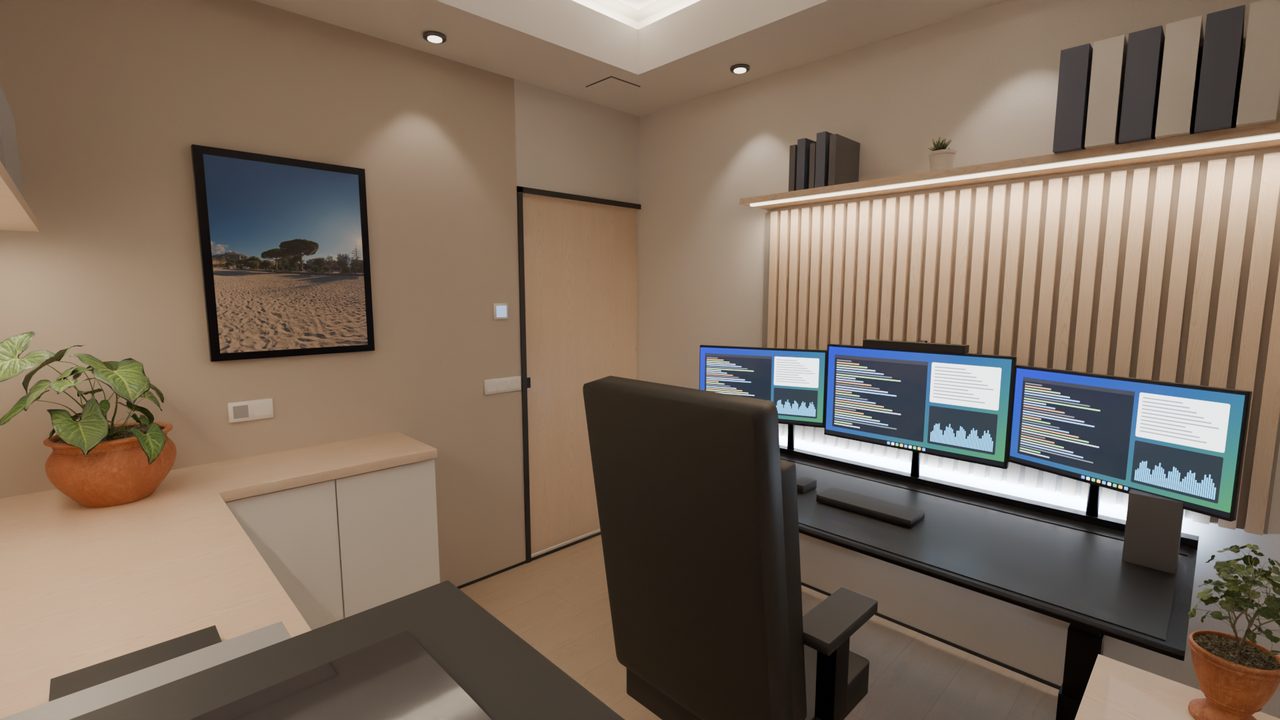

• Kameras: Die vier Eckkameras sind frei. Geprüft wurden der Umkreis 5 cm und der Rückseitentest (Strahl trifft keine Fläche von innen).
• Pläne: Keine Beschriftung liegt unter einer Kabelkopie oder einem Marker (automatische Prüfung, mit einem absichtlich gesetzten Konflikt verifiziert).
• Licht: Testbild ohne dunkle Bereiche. Voute, Wandfluter und Tageslicht tragen.

Testbilder: renders/test/buero_1_ecke_nw.png (V, +1.5), buero_2_elektroplan.png (P, −1.0), buero_3_deckenplan.png (P, −1.0).

10 Kameras (empfohlenes Preset / EV)

Einträge für render_alle.py:

• PLAN_ZCUT: Grundriss 4.462, Elektro 4.462, Decke 6.24.
• SHOW: ('Plan_BueroX_G_',), ('Plan_BueroX_E_',), ('Leitung_BueroX_', 'Plan_BueroX_D_').
• HIDE für die Decke: Buero_Koffer_N/S/W/O, sonst ist der aufgeschnittene Koffer schwarz.
• RES quadratisch 1800 × 1800.

In den geschossweiten OG-Plänen erscheinen die Objekte über die Filter _G_/_E_/_D_ automatisch. Die Bestandsbilder 09–16 müssen neu gerendert werden (Materialien, Sideboard, Stuhl).

11 Planobjekte

Plan_BueroX_G_: Grundriss mit Möbeln, Maßketten 3.02 / 2.95, Sideboard 1.15, Stuhl–Werkbank 0.65, Durchgang 0.90. Plan_BueroX_E_: Dosen E1–E8, Spots S1–S7, Marker, Legende und Kabelkopien Plan_BueroX_E_Kabel_. Plan_BueroX_D_: Decke, Kanäle, Spots, Abzweigdose, Treiber, Schacht, AG4 und Rohrkopien Plan_BueroX_D_Rohr_*.

Prüfung Runde 2 (2026-09-22)

Skript og_buero_v2.py neu ausgeführt und gespeichert. Die Prüfungen laufen jetzt einzeln, damit ein Blender-Aufruf unter 60 s bleibt: BUERO_TEIL = 'bau' | 'kollision' | 'leitung' | 'raum' | 'gegenprobe' | 'alles', übergeben im globals-Dict von exec.

Ergebnis

Behoben (alles im Skript, idempotent)

• Kondensatgefälle (Leitung_BueroX_Klima_Kondensat): Die Pumpe hebt auf 6.240, danach fällt das Rohr mit 1.2 %. Über den Kanälen bleibt es bei mindestens 6.21. Im Ostkoffer fällt es neben dem Kanal senkrecht auf 6.185 und unterquert dort die Kabel über der Tür. Nach der Wanddurchführung (y 6.67, z 3.49) führt es nicht mehr durch die Leitungsrinne (dort lag es nur 1.5 mm vor der Westwand). Es läuft mit Gefälle unter der seitlich offenen Haube über den Rinnendeckel nach Westen und endet frei über dem Rost der Kondensat-Sammelrinne (x −0.58, Ende z 3.305). In der Rinne liegt die Bündelmitte jetzt bei x −0.397 (Saug −0.357, Flüssig −0.386, Verbindung −0.410). Dafür wurden angepasst: das Kältebündel im Ostkoffer 5 mm nach Westen (Mitte x 2.795), BueroX_LED_Treiber 1.5 cm höher (z 6.185 … 6.22) sowie Treiberstich und Leitung_BueroX_Voute_24V.
• Werkbank und 3D-Drucker auf eigenem Kreis (Leitung_BueroX_Werkbank: E3, E6, E7) mit eigener Zuleitung vom Übergabepunkt. Leitung_BueroX_Steckdosen ist jetzt der Kreis Desk/TV (E4, E5, E8).
• Steckdosen am Desk: Am Desk hängen 8 Verbraucher: Tischmotor MAGNUS, Rechner, 3 Monitore, Lautsprecher, LED-Leiste, Ladepad. Deshalb sind E4 und E5 jetzt je 3-fach, E5 bekommt LAN 2-fach. Die Monitore laufen über eine Steckdosenleiste in der Kabelwanne. E8 ist 2-fach senkrecht für TV und Soundbar; nach Norden ist neben der Stütze W3 kein Platz.
• LED Bord und LED Werkbank angeschlossen: UP-Treiber 24 V in Gerätedosen hinter den Borden (BueroX_Geraetedose_Bord/_Werkbank), 24-V-Leitung in einer Nut im Bord.
• Rollokassetten Buero_Rollo_6/8 lagen mit 8 cm im Betonsturz st6/st8 und waren so nicht baubar. Sie sitzen jetzt, wie im Bericht beschrieben, in der Laibung raumseitig vor dem Blendrahmen (x −0.12 … −0.03, z 5.37 … 5.45) und sind als weiße Kassette unter dem Sturz sichtbar.
• Leitungstypen Licht: Mit Tastern und Dimmaktoren in der UV braucht die Zuleitung 2 × NYM-J 5×1,5 (Last und Taster), nicht 3×1,5. Tabelle in Abschnitt 6 korrigiert.
• Pläne: Beschriftung E4/E5/E8 angepasst, Legende mit zwei Steckdosenkreisen und LAN Duplex, Deckenplan mit Kondensatgefälle. Die Planprüfung zeigt keine Überdeckung.

Klima

• Kühllast: Auslegung 38 °C außen, 26 °C innen; Dach gedämmt, U ≈ 0.45 angenommen.
  • Hülle: Dach 8.9 m² ≈ 0.12 kW, Außenwand 6.8 m² ≈ 0.04 kW, Fenster 2 × 1.04 m² ≈ 0.20 kW (Transmission und Strahlung; die Plan-Westseite zeigt real nach Nord-Nordost, kaum direkte Sonne), Lüftung ≈ 0.05 kW.
  • Innen: Person 0.08 kW (+0.05 latent), Rechner 0.35 kW (Spitze 0.60), 3 Monitore 0.11 kW, 3D-Drucker 0.15 kW (Spitze 0.30), Trockenbox 0.04 kW, Licht 0.15 kW.
  • Summe ≈ 1.4 kW, Spitze ≈ 1.9 kW.
• Gerät: Slim-Duct 2.5 kW Kühlen; das Maß 0.70 × 0.83 × 0.22 passt zu dieser Klasse. In der Spitze bleiben mindestens 30 % Reserve. 3.5 kW wäre zu groß: Das Gerät würde takten und schlecht entfeuchten.
• Luft: ca. 480 m³/h.
  • Zuluftkanal 250 × 150: ≈ 3.5 m/s.
  • Schlitz 1.60 × 0.06: ≈ 2.3 m/s (freier Querschnitt 60 %).
  • Rückluftgitter 0.60 × 0.24: ≈ 1.5 m/s.
  • Kanalnetz ca. 10 m mit 4 Bögen: externe Pressung 30–40 Pa. Bei der Bestellung eine Stufe ≥ 40 Pa wählen.
• Revision: Master_Vorraum_Revision (0.58 × 0.62) liegt unter dem Gerät und deckt 83 % × 75 % der Unterseite; Filter und Pumpe sind erreichbar.
• Zuluft: Der Schlitz an der Fensterwand bläst senkrecht nach unten, der Sitzplatz liegt 1.0 m daneben.
• Rückluft: Gitter über dem Drucker, dann Nordkanal zum Gerät.
• Leitungen zu AG4: Saug, Flüssig und Verbindung enden an Garagendach_AG4_Ventil_1/2 bzw. am Gerätekörper (0.000 m). Das Kondensat endet 4 mm über dem Rost der Kondensatrinne.

Elektro

• Desk: 6 Schuko (E4, E5), LAN 2-fach, Steckdosenleiste in der Kabelwanne.
• Werkbank: eigener Kreis mit E6 (Drucker, Trockenbox), E7 und E3 (Sideboard mit USB-C).
• TV: E8 2-fach.
• Schalter an der Tür: E1 (Taster 3-fach, 1.05) und E2 (Klima-Bedienteil, 1.45) sitzen an der Ostwand 0.15 neben der Türöffnung auf der Schlossseite (Band Süd, Griff Nord).
• Übergabe FlurOG_Uebergabe_Buero erreicht (0.000 m): Licht, SD Desk/TV, SD Werkbank, Klima, LAN.

Abendbilder

Preset A: Dämmerung, Sonnenlampe aus, Innenleuchten und Bildschirme an. Testrender mit 30 % Auflösung und 32 Samples. Das Büro ist mit sieben Wandflutern à 14 W, Voute und LED sehr hell: Schon bei EV +2.5 lag der Median bei 182. Deshalb wird deutlich weniger belichtet.

Empfehlung: alle Büro-Kameras Abend mit EV +0.5 (Median 105–134). Regex ^Kam_Buero(_[2-6]|_Ecke_(SW|SO|NO|NW)|_Untersicht)?$. Testbilder liegen nur im Scratchpad des Agenten, nicht im Projekt.

Geänderte Bilder

• Tagbilder: Nach Sichtstrahltest sehen Kam_Buero_2, Kam_Buero_Ecke_NO und Kam_Buero_Ecke_SO die neue Rollokassette. Die Zusatzrahmen E4/E5/E8 sieht keine Kamera. Alle übrigen Änderungen liegen in Wand, Koffer oder Bord oder sind Leitungen (hide_render).
• Pläne: Kam_Buero_Plan_Elektro, Kam_Buero_Plan_Decke sowie die OG-Elektro- und Deckenpläne.

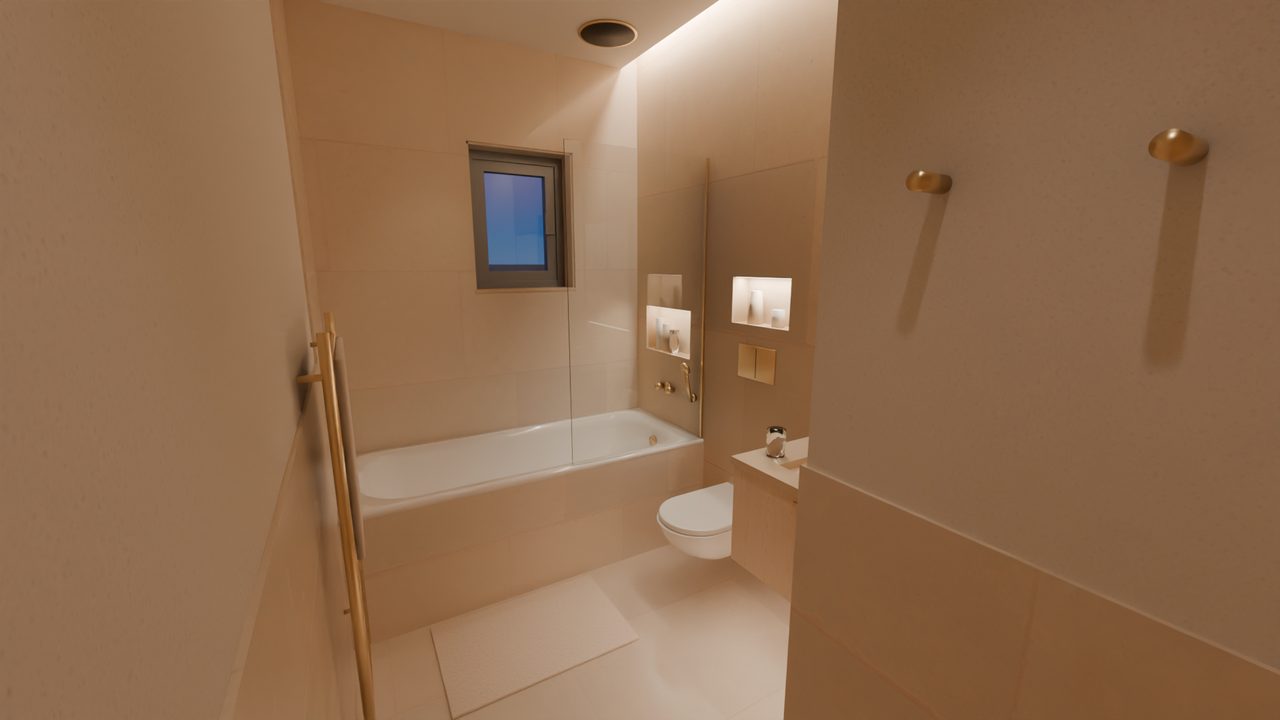

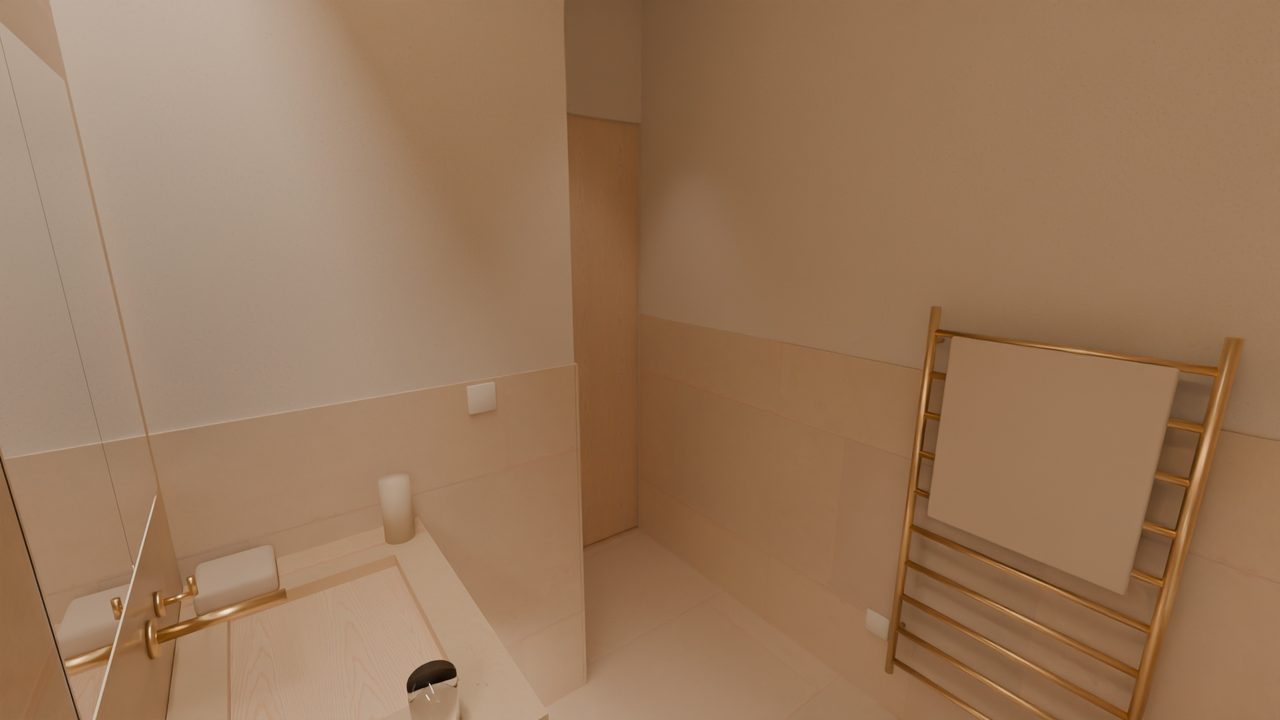

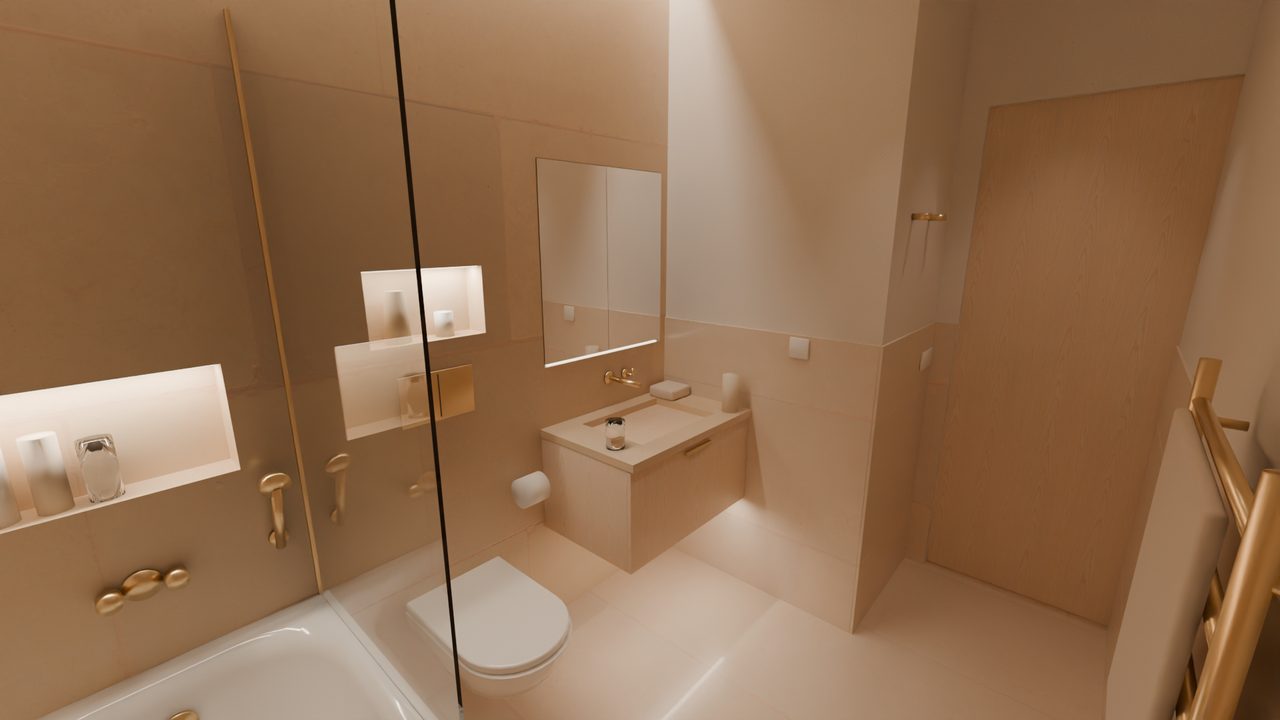

Familienbad OG und Waschnische (Stand 2026-09-21)

Skript docs/scripts/og_bad.py (idempotent, Präfixe BadOG_, Wasch_, Collection OG_Bad). Ausführen: exec(compile(open(p, encoding='utf-8').read(), p, 'exec'), {'__name__': '__main__'}).

Raum und Nutzung

• Familienbad für Kinder und Gäste. L-förmig: Hauptraum 2.32 × 2.00 (x 0…2.32, y 4.399…6.401), Vorraum 0.70 × 0.80 (x 2.32…3.023, y 4.399…5.199). Tür 0.70 aus dem Flur (IW_Bad_Ost_tuer2, Band Süd, schlägt nach innen). Fenster West 0.60 × 0.80 ab 1.40, Dreh-Kipp.
• Waschnische 0.60 × 1.10 (x 2.422…3.023, y 5.30…6.401), zum Flur offen.
• Fertigfußboden 3.262. Abhangdecke Bad UK 5.962, lichte Höhe 2.70.

Gebaut

Wände: großformatige Fliese Fliese_Bad_Hell (12 mm). Raumhoch an der Wanne (Westwand mit gefliester Fensterlaibung und Fensterbank Travertin_H, Südwand über der Wanne), sonst bis 1.20, darüber Kalkputz_Warmweiss. Gestaltungswand Nord: raumhohe Installationswand 0.20 in Travertin_H über die ganze Breite, darin

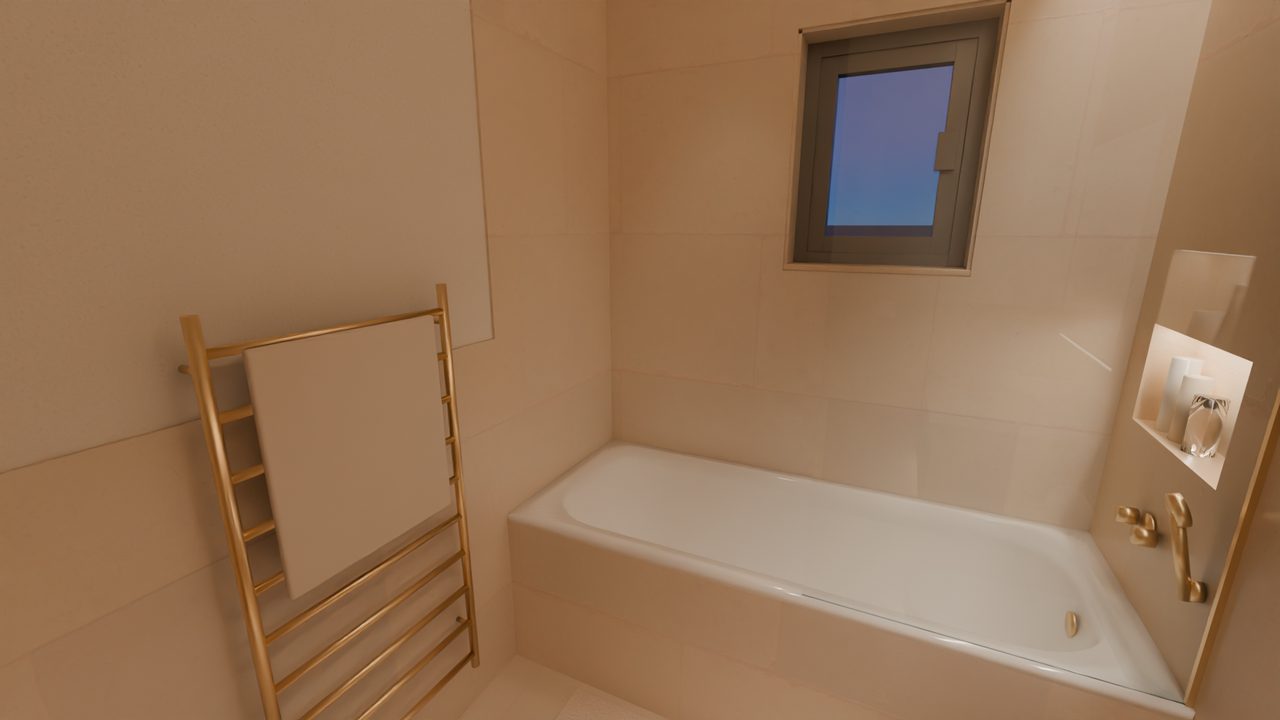

• Nische über der Wanne 0.50 × 0.30 (0.11 tief) mit LED, Flaschen,
• Nische über dem WC 0.40 × 0.25 mit LED, Vase, Kerze,

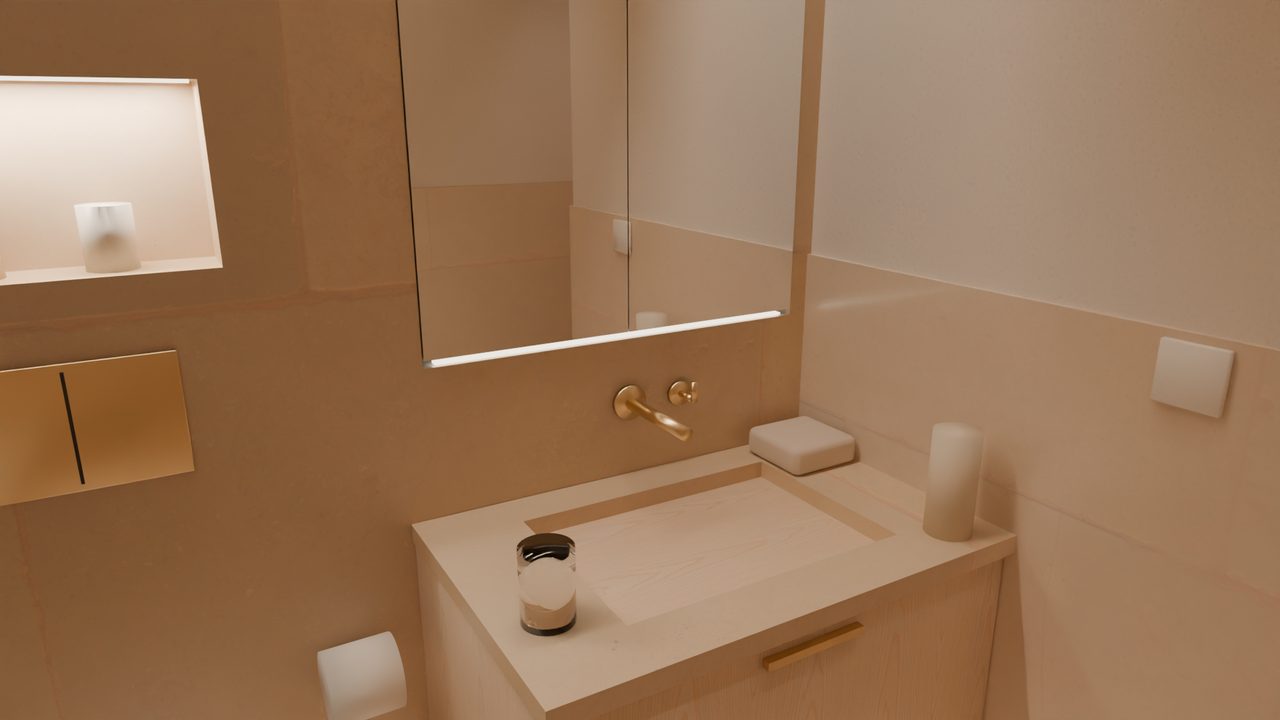

• bündiger Unterputz-Spiegelschrank 0.69 × 0.75 (0.15 tief, zwei Spiegeltüren, Steckdose innen) mit 1 cm Lichtfuge über dem Becken.

Boden: Fliese_Bad_Hell, Travertinschwelle in der Tür. Decke: Feuchtraum-Gipskarton (imprägniert) 2.70, Lichtvoute 12 cm vor der Travertinwand (LED streift die Wand), Regenbrause D 30 bündig in der Decke.

Ausstattung

Abstände: WC–Wanne 0.21, WC–Waschtisch 0.22 (DIN 18022 ≥ 0.20).

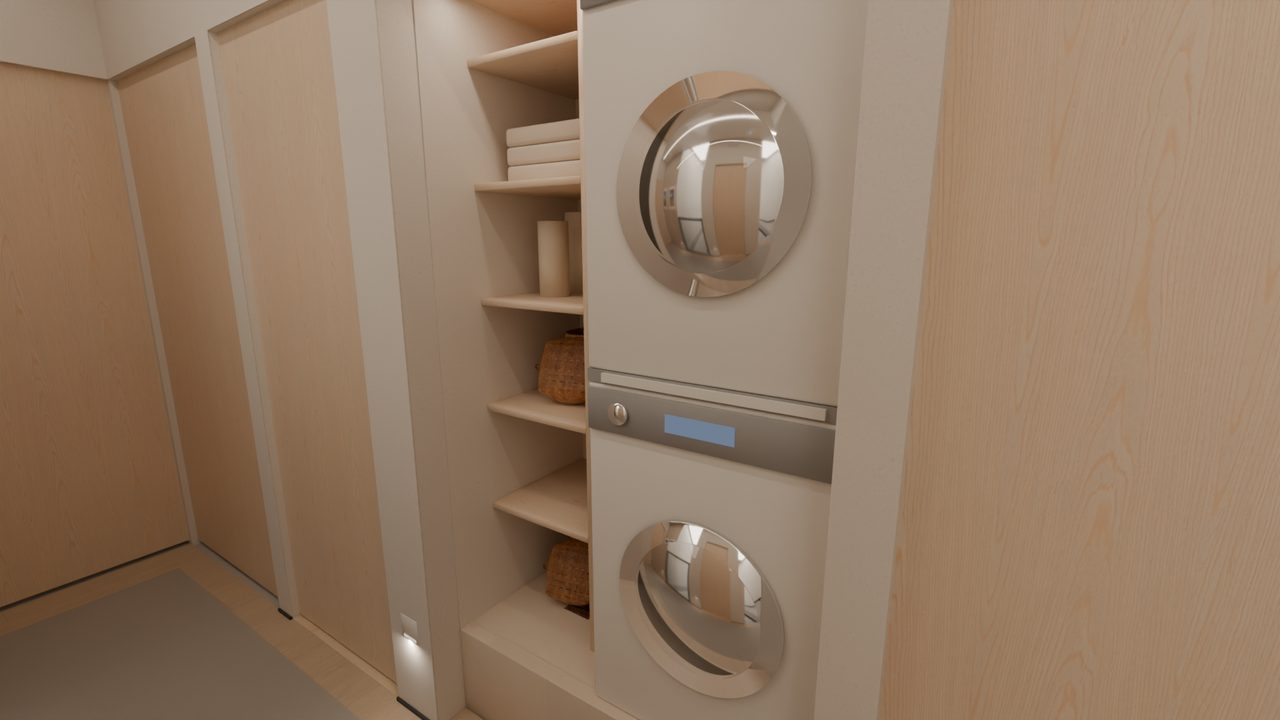

Waschnische: gefliestes Podest 0.28 (Bodenablauf DN 50, Rohre im Podest), Turm Waschmaschine + Trockner je 0.60 × 0.60 × 0.85 mit Zwischenbausatz (Auszugsbrett), Eichenregal (5 Böden) mit zwei Rattankörben (Poly Haven wicker_basket_02), Waschmittel, Handtücher; Eichen-Deckenblende 5.33 mit LED-Linie und Türkontakt; Eichen-Falttür 4-teilig (2 + 2 Flügel, je 0.27) in der Wandebene, offen stehen die Pakete 0.28 in den Flur. Gerätesteckdosen, Geräteventil und UP-Siphon in einer 9 cm breiten Anschlussspalte zwischen Regal und Turm.

Dosen (DIN 18015-3, Leitungen senkrecht nur in Mauerwerksschlitzen)

Alle Kreise über FI 30 mA. Abzweigdose BadOG_Abzweigdose im Hohlraum über dem Vorraum (2.78 / 4.80), Zuleitung vom Übergabepunkt FlurOG_Uebergabe_BadOG (3.30 / 4.75) über dem Türsturz (z 6.208). Nische: Wasch_Abzweigdose (2.72 / 5.85) vom Übergabepunkt Wasch (3.30 / 5.85).

Leuchten

Lüftung und Klima

• Lüfter 100 m³/h mit Nachlauf und Feuchtesensor in der Decke über dem WC (1.00 / 5.96). Kanal DN 100 in den Hohlraum, über die Voutentasche in die Vorwand, dort auf z 5.735 und durch die Westwand im Mauerwerk w5 (y 6.345, unter der Randbalkenzone 5.80) zum Mauerkasten mit Rückstauklappe über dem Garagendach. Nachströmung über Türunterschnitt 15 mm.
• Kein Klimagerät, AG3 bleibt Reserve. Begründung: 5 m² Nassraum mit Außenfenster und Dauerlüftung; Kälte in Nassräumen ist unüblich (Kondensat an Fliesen), Winterwärme liefert der Handtuchheizkörper. Vorschlag, falls gewünscht: AG3 als Multi-Split mit einem kleinen Kanalgerät im Flurhohlraum Nord, das Flur und Bad-Vorraum mit temperiert.

Sanitär

• Kaltwasser von der Druckpumpe auf dem Dach, Durchführung (2.14 / 5.55), im Deckenhohlraum auf 6.17 (seit Runde 2, die Kälteebene 6.235 bleibt frei) zur Vorwand, dort senkrecht hinter dem Spiegelschrank, waagerecht in der Vorwand auf FB + 0.45 zu Waschtisch, WC-Spülkasten, Thermostat; Abzweig auf FB + 0.40 durch die Nischenwand zum Geräteventil der Waschmaschine.
• Warmwasser vom Solarboiler, Durchführung direkt unter dem Boiler (2.24 / 6.37), in der Vorwand auf FB + 0.52 zu Waschtisch und Thermostat. Vom Thermostat Steigleitung in der Vorwand zur Regenbrause (Hohlraum 6.13), zum Wanneneinlauf und zum Handbrause-Wandanschluss (x 0.66). UP-Grundkörper in der Vorwand (Installationsteile, nicht gerendert): Wandarmatur Waschtisch, Wannenthermostat, WC-Spülkasten 8 cm.
• Abwasser: WC DN 100 in der Vorwand nach Westen, dann unter der Wanne an der Westwand entlang (Gefälle 1.5 %) zur Fallleitung DN 100 (Außen-Ø 110) bei x 0.075 / y 5.20 durch die Kernbohrung DN 125 in Decke_EG_west (Statikerpunkt, bekannt). Waschtisch und Waschmaschine (Bodenablauf + UP-Siphon) DN 50 in der Vorwand, Wanne DN 50 unter der Wanne. Entlüftung über Rohrbelüfter DN 100 in der WC-Vorwand (hinter der Drückerplatte zugänglich).
• Planobjekte: Plan_BadOG_S_Rohr_KW/WW/Abwasser, Plan_Wasch_S_Rohr_KW/Abwasser, Beschriftung Plan_BadOG_S_, Plan_Wasch_S_.

Prüfungen

• Kollisionen Möbel/Ausbau: 1 Treffer, Bestand: BadOG_Schwelle ↔ IW_Bad_Ost_tuer2 (Türblatt steht auf der Rohdecke 3.25).
• Kollisionen Leitungen: gewollt: Einmündung DN 50 → DN 100, Abzweig KW → Waschmaschine, Durchführungen durch Wände über Sturz (z 6.208), Mauerwerksschlitze, Abluft durch AW_West_OG_w5, Dachdecke (KW/WW), Rohdecke (Fallleitung). Im EG läuft die Fallleitung jetzt in der EGA-Vorsatzschale und endet an Leitung_EGA_San_Fall (Stand Runde 2).
• Zonen: Badtür (r 0.70), Dreh-Kipp-Flügel (0.48 nach innen), Waschtischauszug 0.40, Spiegelschranktüren, Falttür-Pakete offen, Gerätetüren (Anschlag links, Band Süd): alle frei (BVH-Gegenprobe). DIN-18022-Bewegungsflächen frei: vor Wanne 0.90 × 0.75, vor WC 0.78 × 0.55, vor Waschtisch 0.90 × 0.55.
• Laufwege (Raster 2.5 cm, Start Vorraum): alle Ziele erreichbar, lichte Breite 0.80 (Runde 2, seit die Türblätter über dem Belag hängen). Engstelle ist der Vorraum (0.78 zwischen den Fliesen) bzw. die Tür 0.70 (Bestand, Plan). Im Hauptraum 1.54 × 1.25 frei.
• Kameras: pruefe_kamera 6 / 6 frei.

Kameras

Testbilder: renders/test/bad_og_1.png, renders/test/wasch_og_1.png.

Prüfung Runde 2 (2026-09-22)

Erneute Prüfung von Bad und Waschnische mit Prüfbibliothek und eigenen Strahl-/BVH-Tests. Skript og_bad.py neu ausgeführt, Datei gespeichert.

Leitungen

Behoben

• Nischenlicht Waschnische (Leitung_Wasch_Licht): hing 0.86 m frei im Hohlraum über der Eichenblende. Läuft jetzt an der Innenseite des Sturzes herab und auf der Blende zur LED.
• Dosenanschlüsse: Taster E1, Steckdosen E3 und E4, Trockner-Steckdose SK2 endeten 4–6 cm hinter der Dose in der Wandmitte. Jetzt je ein Stich in die UP-Dose (0.02 Luft).
• Wasser: Rohrenden an Waschtischarmatur, Thermostat und WC endeten ohne Gegenstück. Neu sind die UP-Grundkörper Waschtisch und Thermostat sowie der UP-Spülkasten 8 cm (BadOG__UP_, nicht gerendert). Der Handbrause-Anschluss hatte keine Leitung, er bekommt jetzt einen Abgang vom Thermostat.
• Gefälle: Die Waschmaschinen-Leitung im Podest hatte 0.75 %, der Siphonarm am Waschtisch 0 %. Jetzt haben beide mindestens 1 %.
• Kaltwasser im Bad-Hohlraum auf 6.17 statt 6.235. Damit bleibt die Kälteebene frei für die Reserve AG3.
• Lüftungskanal endet im Mauerkasten statt an den Lamellen.

Laufwege und Zonen

• Laufwege (Raster 2.5 cm, Start Türmitte): vor WC, vor Waschtisch, vor Wanne, Heizkörper, Vorraum: 0.80. Gegenprobe: Ziel in der Wanne ist unerreichbar, die Routine schlägt also an.
• Zonen, geprüft über BVH (Gegenprobe: Zone im WC schlägt an): alle frei außer den eigenen Beschlägen.
  • Badtür r 0.70
  • Dreh-Kipp-Flügel nach innen (nur der eigene Griff)
  • Waschtisch-Auszug 0.40
  • Spiegelschranktüren
  • DIN-18022-Flächen: Wanne 0.90 × 0.75, WC 0.75 × 0.60, Waschtisch 0.90 × 0.55
  • Tür Waschmaschine und Tür Trockner, r 0.44, Band Süd
  • Auszugsbrett 0.40
  • Falttür-Pakete offen
• Kollisionen Bad/Nische: nur gewollte (Duschglas im Profil, Leitungen in Vorwand/Podest).
• Kameras pruefe_kamera: 6 / 6 frei.

Lüftung, Klima, Elektro

• Lüfter 100 m³/h am Lichtkreis, Kanal DN 100 im Hohlraum auf 6.12–6.22 über der Voutentasche, kreuzt nichts. Er geht auf z 5.735 durch das Mauerwerk w5, unter der Randbalkenzone 5.80.
• Kein Klimagerät im Bad nötig (Nassraum mit Fenster, Dauerlüftung, Handtuchheizkörper). Die Reserve AG3 ist auf dem Garagendach frei gehalten (Anschluss −0.70 / 4.65 / 3.45). Einen Weg vom Haus dorthin gibt es: Kälteebene 6.235 im Bad-Hohlraum, dann ein Außenwandschlitz im Mauerwerk w3 (y 4.60–5.10, unter 5.80) direkt gegenüber AG3.
• Schutzbereiche DIN VDE 0100-701: Wanne x 0.013–0.763, Bereich 2 bis x 1.363.
  • E2 (Spiegelschrank x ≥ 1.58), E3 (x 2.30) und E4 (x 1.66): außerhalb.
  • Handtuchheizkörper: teils in Bereich 2, fest angeschlossen über E4, IPX4.
  • Lüfter und Spots: 2.70 über dem Boden, also über Bereich 1/2.
  • Nischen-LED über der Wanne: in Bereich 1, Ausführung als 24-V-LED mit IP65 empfohlen.
• Schalter: Die Bad-Tür hat das Band im Süden, das Schloss im Norden. Der Taster E1 sitzt an der Vorraum-Nordwand, 0.12 neben der Laibung, auf 1.05.
• Waschmaschine und Trockner: je ein eigener 16-A-Kreis (SK1/SK2), beide angeschlossen.

Abendbelichtung (Preset A, Testrender 30 %, 32 Samples, Median ohne Leuchten-Clipping)

Das Bild von Kam_Wasch_1 liegt fast ganz im fensterlosen Flur, deshalb gelten die Flurwerte.

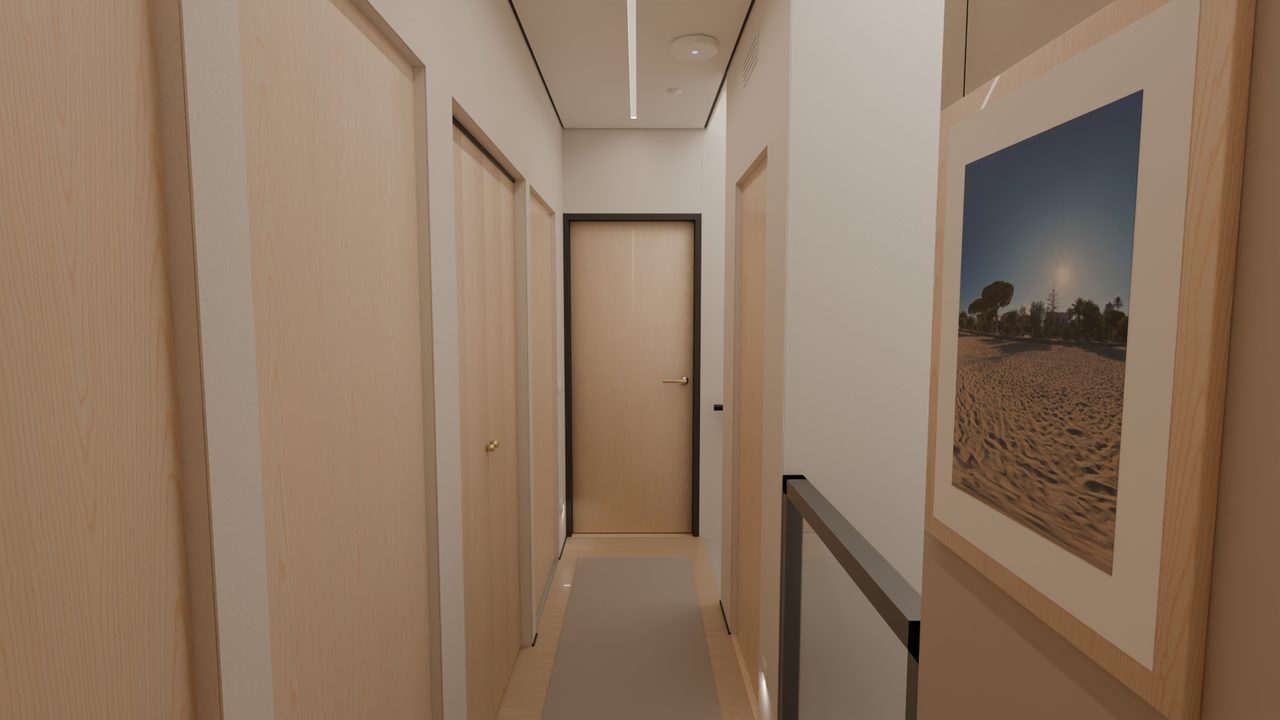

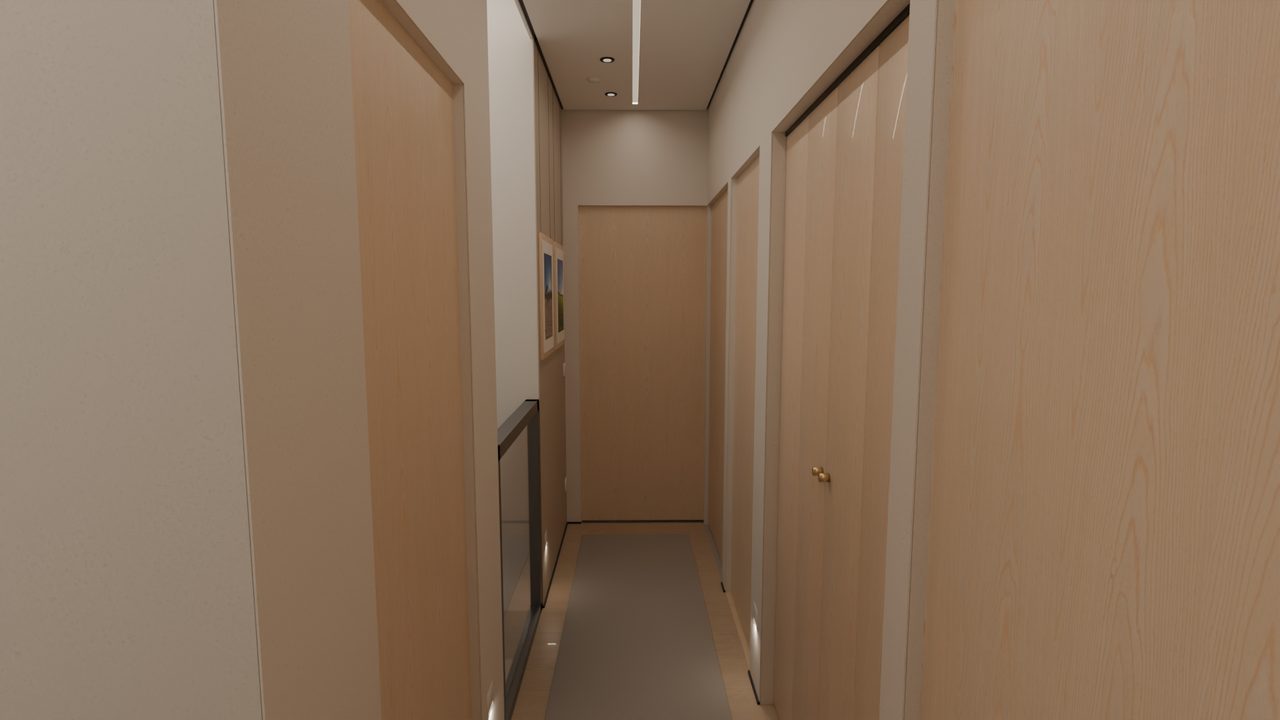

OG-Flur mit Haupttrasse und Kammer (Stand 2026-09-21)

Skript docs/scripts/og_flur.py (idempotent, Präfixe FlurOG_, KammerOG_, Collection OG_Flur).

Raum und Nutzung

• Flur x 3.12…4.043, y 3.40…7.782 (lichte Breite 0.923, Länge 4.38; seit Runde 2 bis an die Suitetür-Wand). Westseite fast nur Öffnungen (Gäste, Bad, Waschnische, Büro), Ostseite Schlaf-4-Wand (y 3.40…4.55), Glasbrüstung zum Treppenlauf, Kernwand, Kammer, Treppenaustritt. Nordende y 7.782: Suitetür.
• Kammer x 4.143…5.091, y 5.601…6.731 (0.95 × 1.13), Tür 0.70 vom Flur. Nutzung Abstell- und Wäschekammer (ANNAHME).
• Abhangdecke Flur und Kammer UK 5.93 (lichte Höhe 2.67, wie Master-Vorraum). Höher geht nicht: am Nordende liegt der Büro-Zuluftkanal auf 6.05, im Südteil die Kältemittelleitungen Kinder auf 6.235.

Gebaut

• Boden: helle Eichendielen längs (Boden_Holz_Hell_Y), auch unter der Falttür der Waschnische; Wollläufer 0.68 × 3.78.
• Wände: Kalkputz warmweiß 3 mm, Schattenfugensockel 1 × 1.2 cm schwarz. Einzige lange Wand (Ost, y 3.40…4.55) als Akzent in Kalkputz_Greige_H mit Galerieschiene in der Deckenfuge und zwei Bildern 0.45 × 0.60 (Eichenrahmen nur 15 mm tief, an Stahlseilen, Motive aus den Poly-Haven-Vorschauen rooitou_park, spiaggia_di_mondello) mit zwei Bildstrahlern. Eine Bilderleiste mit Ablage hätte den Flur unter 0.90 verengt.
• Decke: Gipskarton mit umlaufender Schattenfuge 2 cm, mittige Lichtlinie 4.0 m (Profil 3.5 cm, 28 W, 2700 K), Deckenstirn zum Treppenraum, Rauchmelder, zwei Präsenzmelder mit Nachtmodus.
• Orientierungslicht: vier Wandeinbauleuchten auf 0.30 (O1 Ostwand Süd, O2 Kammerwand, O3 Badwand, O4 Nordende), blendfrei nach unten.

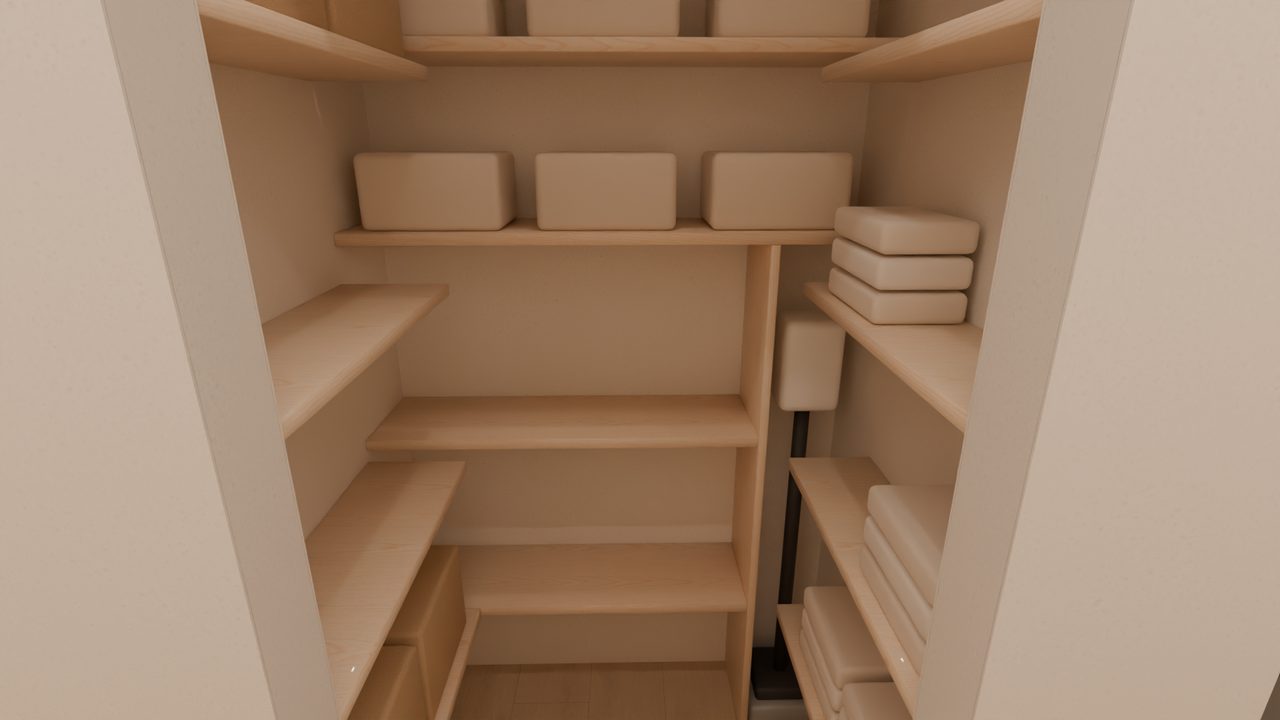

• Kammer: Eichenborde U-förmig außerhalb des Türschwenks (Süd 0.19 tief, Nord 0.22, Ost 0.26), Wäschestapel, Jute-Boxen, Staubsauger-Ladestation in der Südostecke mit Steckdose dahinter, Downlight 9 W mit Türkontakt (Reedkontakt bündig in der Schlossseiten-Laibung), Überströmgitter 0.30 × 0.10 über der Tür (z 5.70…5.80, Mauerwerk über dem Sturz), Kalkputz, Eichendielen, Decke 5.93.

Haupttrasse OG (Standard Abschnitt 4)

Steigleitung in IW_Treppenkern_Sued_EG/_OG bei x 4.06 / y 5.52…5.585 (Leitung_FlurOG_Steigleitung_*). Licht und Steckdose kommen vom EG-Verteilpunkt am Ende von Leitung_EGA_Stamm (UV Technikraum, x 5.85 / y 4.08) im EG-Deckenhohlraum auf z 2.978. Der Weg führt westlich am Wandkopf von IW_Treppe_Sued_w1 vorbei in den Kern. Daten kommen aus dem UniFi-Kabelweg Steigleitung_OG (Rack). Die Lage der UV ist eine Annahme. Einführung in den Flurhohlraum, Trasse Nord-Süd 0.33…0.37 vor der Westwand. Kabelbündel auf drei Ebenen, damit sich Abzweige ohne Berührung kreuzen: Licht x 3.45 / z 6.184 (gelb), Steckdose x 3.47 / z 6.198 (orange), Daten Cat 7 x 3.49 / z 6.212 (grün). Kältemittel Kinder ab 6.22 bleibt frei.

Leitungen: Leitung_FlurOG_Steigleitung_Licht/_Steckdose/_Daten (EG → Kern → OG), Leitung_FlurOG_Trasse_Licht/_Steckdose/_Daten, Büro-Abgänge Leitung_FlurOG_Trasse_Buero_Licht2/_Werkbank/_Klima/_LAN2, Plankopien Plan_FlurOG_E_Kabel_ (OG) und Plan_FlurOG_D_Kabel_Zuleitung_EG_ (EG-Deckenplan).

Dosen Flur und Kammer

Flurkreise ab FlurOG_Abzweigdose (3.78 / 7.25) unter der Trasse (Licht 6.166, Steckdose 6.152), senkrecht nur in Schlitzen (IW_Schlaf2_Flur_w1, IW_Schlaf4_Flur_w1, IW_Bad_Ost_w3, IW_Kammer_West_w1, Kernwand Süd).

Leuchten

Bestandsleuchten Licht_OG_Flur und Licht_Kammer_OG lagen über den neuen Decken: hide_render, nicht gelöscht.

Klima

Kein Gerät im Flur, AG3 bleibt Reserve. Der Flur ist fensterlos und nur Durchgang; die angrenzenden Räume sind klimatisiert und tauschen über Türspalten Luft. Vorschlag: bei Bedarf ein kleines Kanalgerät 2.0 kW im Flurhohlraum Nord (nur dort ist Platz, Südteil ist durch die Kältemittelleitungen Kinder belegt) an AG3, Linienauslass längs neben der Lichtlinie.

Prüfungen

• Kollisionen: 2 Treffer: KammerOG_Schwelle ↔ Türblatt IW_Kammer_West_tuer2 (Bestand, steht auf Rohdecke), Reedkontakt 3 mm bündig in IW_Kammer_West_w1 (gewollt). Leitungen: nur gewollte Einspeisungen Flurkreise ↔ Trasse und Türkontakt; Durchführungen über Stürzen (z 6.208 ≥ 5.66), in Mauerwerksschlitzen und in der Kernwand (Steigleitung).
• Zonen: Kammertür (Band Nord, r 0.70, bis x 4.817) frei, BVH-Gegenprobe 0 Treffer. Flurquerschnitt 0.90 von y 3.62 bis 7.40 (z 0.06…1.85) frei, BVH 0 Treffer. Falttür der Waschnische offen: Pakete 0.28 tief, Flur bleibt 0.70 (≥ 0.60).
• Laufwege Flur (Raster 2.5 cm, Start Treppenaustritt): Gäste 1.05, Kinder 1.00, Bad 1.05, Waschnische 1.02, Büro 1.01, Kammer 0.95, Master 0.92, Flurmitte bei den Bildern 0.94, Flurmitte Nord 1.06. Hauptweg ≥ 0.90 überall erfüllt.
• Kammer: freie Standfläche 0.68 × 0.72, Laufweg Mitte 0.70 (= Tür). Für eine Abstellkammer ausreichend, 0.90 vor Borden ist in 0.95 Raumbreite nicht möglich.
• Kameras: pruefe_kamera 3 / 3 frei.

Kameras

Testbild: renders/test/flur_og_1.png.

Prüfung Runde 2 (2026-09-22)

Erneute Prüfung von Flur, Haupttrasse und Kammer. Skript og_flur.py neu ausgeführt, Datei gespeichert.

Haupttrasse und Leitungen

Büro-Abgänge (Anforderung Büro über den Koordinator): Steigleitung und Stamm-Trasse sind Bündel und führen die zusätzlichen Kabel mit. Am Übergabepunkt Büro kommen je ein eigener Abgang hinzu, jeweils auf der Ebene seines Bündels:

• Licht Kabel 2, NYM-J 5×1,5 (y 6.915). Der vorhandene Licht-Abgang ist Kabel 1, ebenfalls 5×1,5; Taster und Dimmer sitzen in der UV.
• Werkbank/3D-Drucker, eigener Kreis NYM-J 3×2,5 (y 6.905)
• Klima Büro, eigener Kreis NYM-J 3×2,5 (y 6.995)
• LAN 2, damit LAN duplex (y 6.985)

Luft zu den Nachbarkabeln mindestens 3 mm, zum Übergabepunkt 0.017–0.026. Die Büro-Leitungen selbst sind unverändert.

Behoben

• EG-Zuleitung der Steigleitung, siehe oben. Neu ist dazu die Plankopie im EG-Deckenplan mit Marker „Zuleitung OG → Steigleitung Kern“.
• Die Trasse ist jetzt ein eigenes Objekt ohne EG-Anteil und erscheint deshalb im OG-Deckenplan (og_3_decke_klima). Vorher lag ihre Unterkante im EG, deshalb fehlte sie dort.
• Dosenanschlüsse Flur O1–O4, E1–E4 und Kammer E1: Stich in die UP-Dose.
• Lücke am Nordende: Boden, Decke, Schattenfuge und Stirn endeten bei y 7.70 vor der Suitetür-Wand (7.782). Dadurch gab es einen 8-cm-Streifen mit sichtbarer Rohdecke im Boden und einen offenen Schlitz in der Decke. Jetzt reichen sie bis 7.782, mit umlaufender Schattenfuge auch an der Nordseite.

Laufwege und Zonen

• Flur, Raster 2.5 cm, Start am Treppenaustritt:

Hauptweg überall ≥ 0.90. Die 0.75 an der Suitetür kommen von den Drückern des geschlossen modellierten Türblatts, die lichte Öffnung ist 0.81 (Master-Bereich).

• Kammer: alle Ziele erreichbar. Die freie Mitte ist 0.70 breit, das entspricht der Tür; vor den Borden sind es 0.35.
• Zonen, BVH-Gegenprobe:
  • Kammertür r 0.70: frei.
  • Falttür-Pakete offen: frei; der Flur bleibt dabei 0.70 breit.
  • Flurquerschnitt 0.90: frei. Die Bildrahmen liegen genau auf der Grenze (3.124…4.024 = 0.900).
• Kollisionen Flur/Kammer: nur der Reedkontakt, bündig in der Laibung (gewollt). Kameras 4 / 4 frei (mit Kam_Flur_OG).

Klima und Elektro

• Kein Klimagerät im Flur nötig: Er ist nur Durchgang, fensterlos, liegt zwischen klimatisierten Räumen und ist über die Treppe offen zum klimatisierten EG. Die Reserve AG3 bleibt frei, der Weg zum Haus ist im Bad-Bericht beschrieben.
• Flurbeleuchtung komplett angeschlossen: Lichtlinie 28 W, 2 Bildstrahler, O1–O4, 2 Präsenzmelder, Rauchmelder.
• Taster: E1 an der Treppe/Suitetür, E3 am Südende, beide auf 1.05. Die Kammer schaltet über einen Türkontakt, die Waschnische ebenfalls.

Belichtung (Testrender 30 %, 32 Samples). Der Flur ist fensterlos, deshalb bestimmen die Leuchten auch tagsüber das Bild.

Clipping in allen Testbildern ≤ 0.14 %.

Erdgeschoss: Wände, Decken, Klima, Elektro, Sanitär, Laufwege (Stand 2026-09-22)

Skript docs/scripts/eg_ausbau.py (idempotent, Präfix EGA_, Collection EG_Ausbau unter EG). Ausführen nach allen eg_.py, kueche_.py, netzwerk_unifi.py; mit {'PRUEFEN': True} im globals-Dict zusätzlich Kollisionen, Beton, Zonen und Kameras. Die Laufwege laufen getrennt über pruefe_wege('gesamt'|'wohnen'|'essen'|'kueche'|'gaestebad'), weil das ganze EG Blender sonst minutenlang blockiert. Ergebnisse stehen in docs/raeume/eg_pruefung.json. Bestandsänderungen sind idempotent: Die Originalwerte stehen als Custom Property ega_orig, ega_orig_mw bzw. ega_orig_mat am Objekt.

Objekte: 283 EGA_, 7 Licht_EGA_, 32 Leitung_EGA_ (hide_render), Planobjekte Plan_EGA_G_ (30), Plan_EGA_E_ (211), Plan_EGA_D_ (103), Plan_EGA_S_* (28).

1 Raum und Nutzung

Offenes EG, 6.14 × 12.40 m, Abhangdecke 2.85 m. Die Zonen und die Maße der Eckkameras:

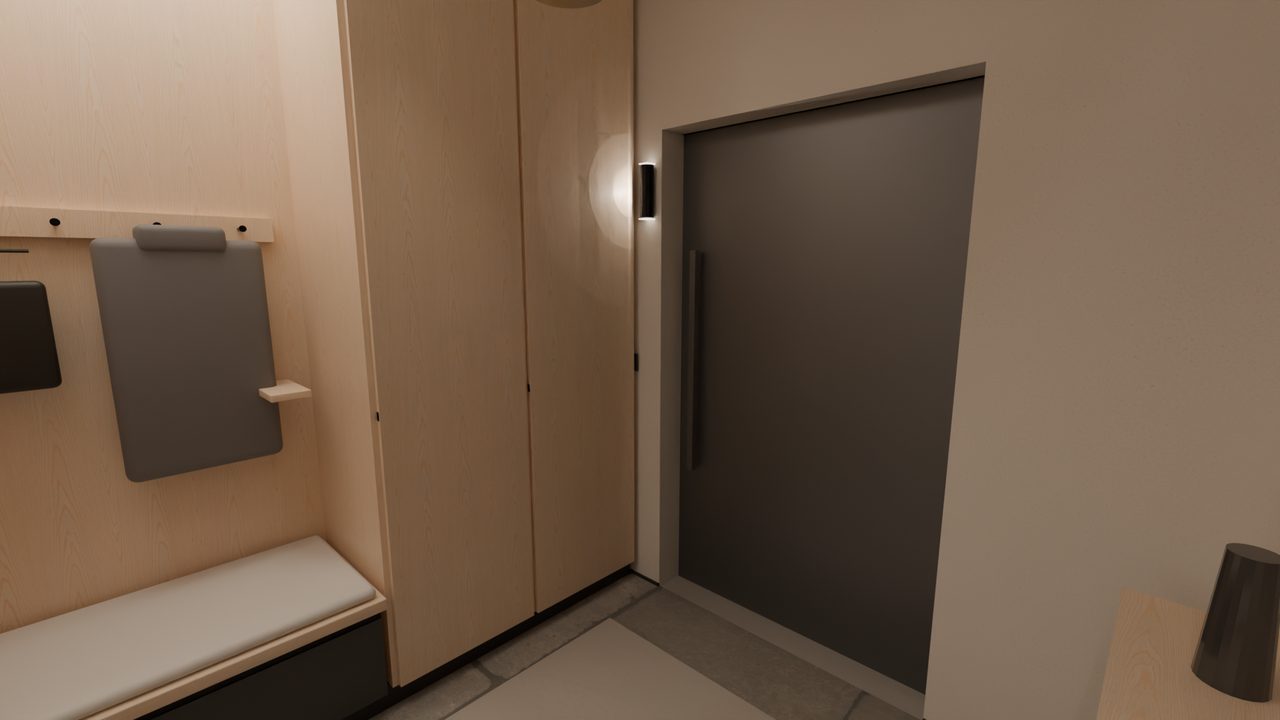

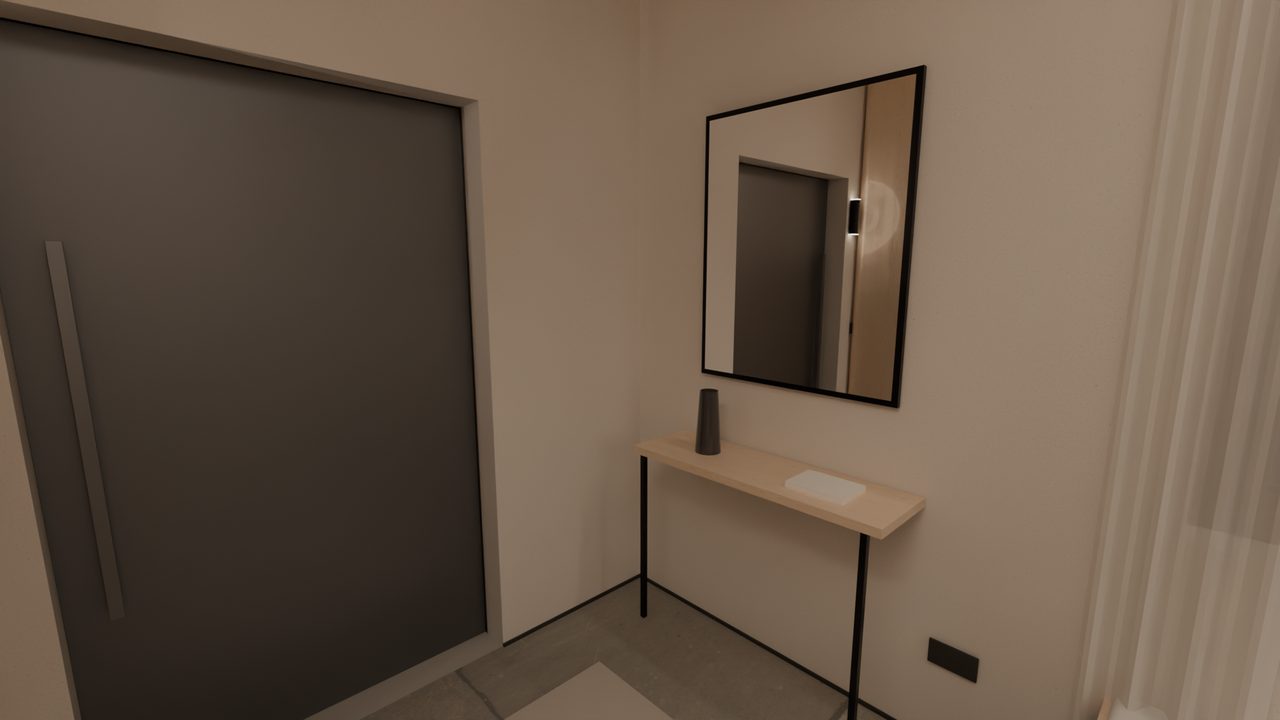

• Entree/Windfang: x 0–2.10, y 0–2.20.

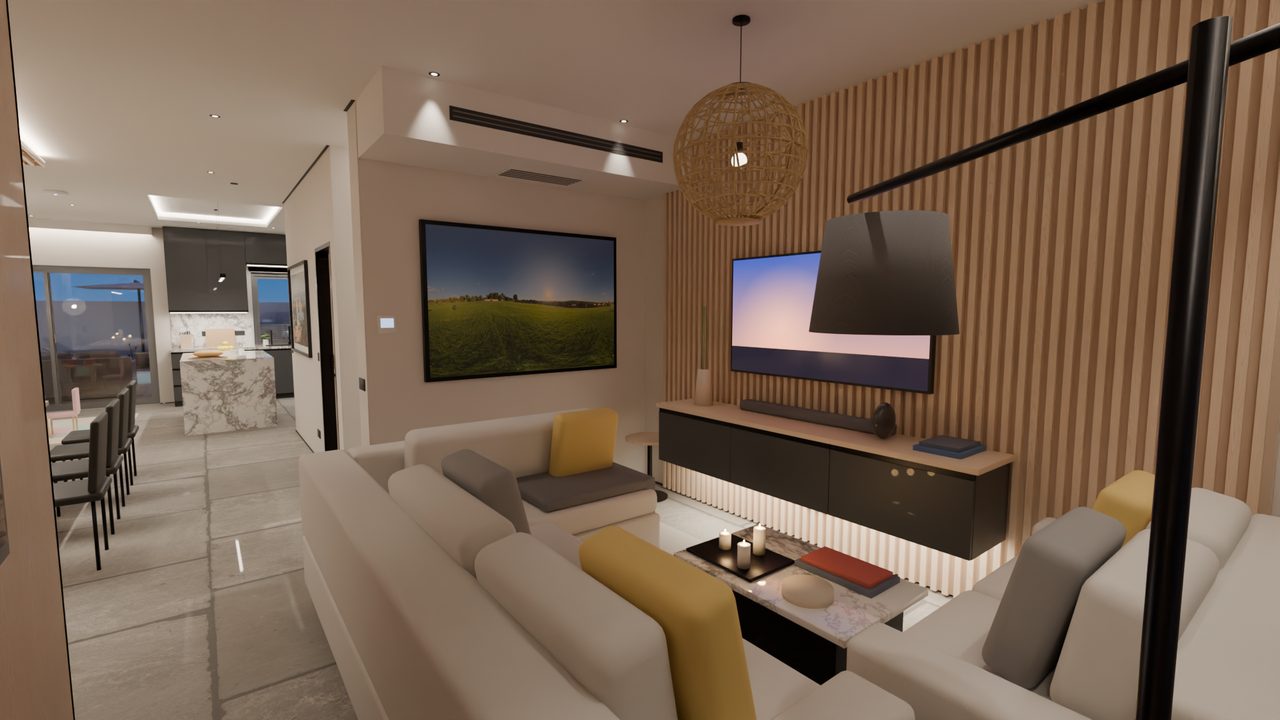

• Wohnen: x 2.70–6.08, y 0–4.30.

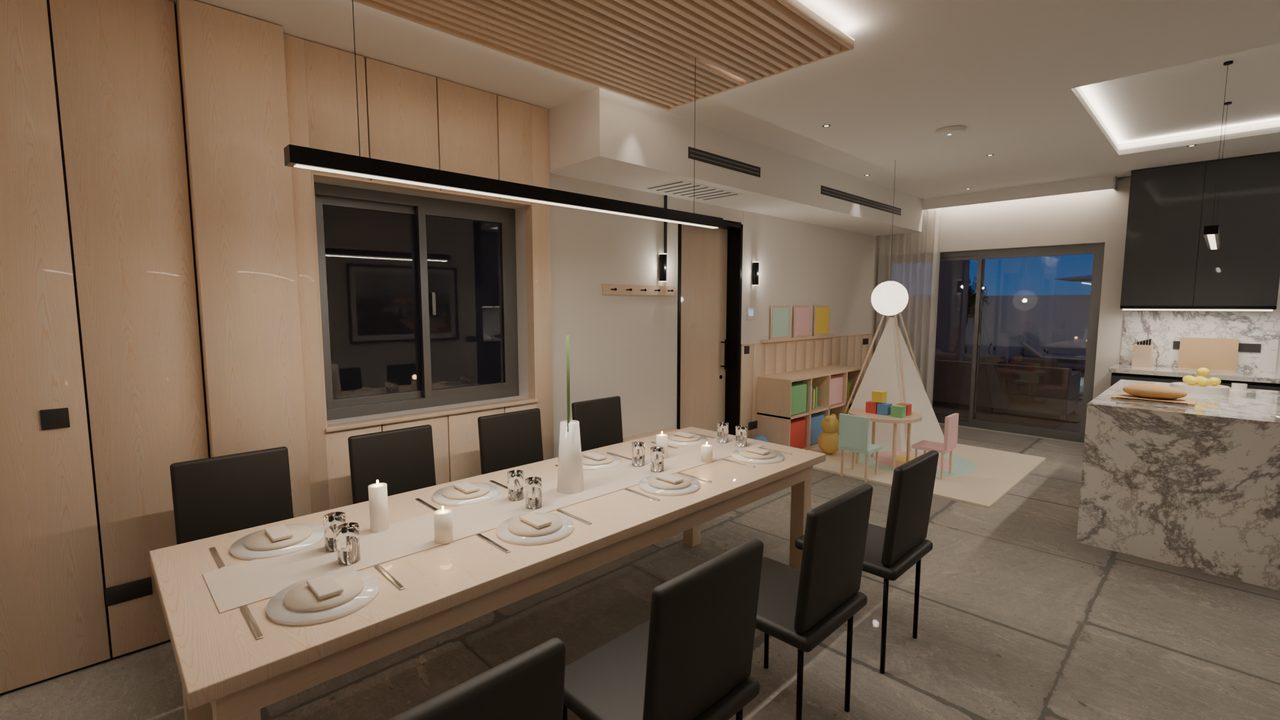

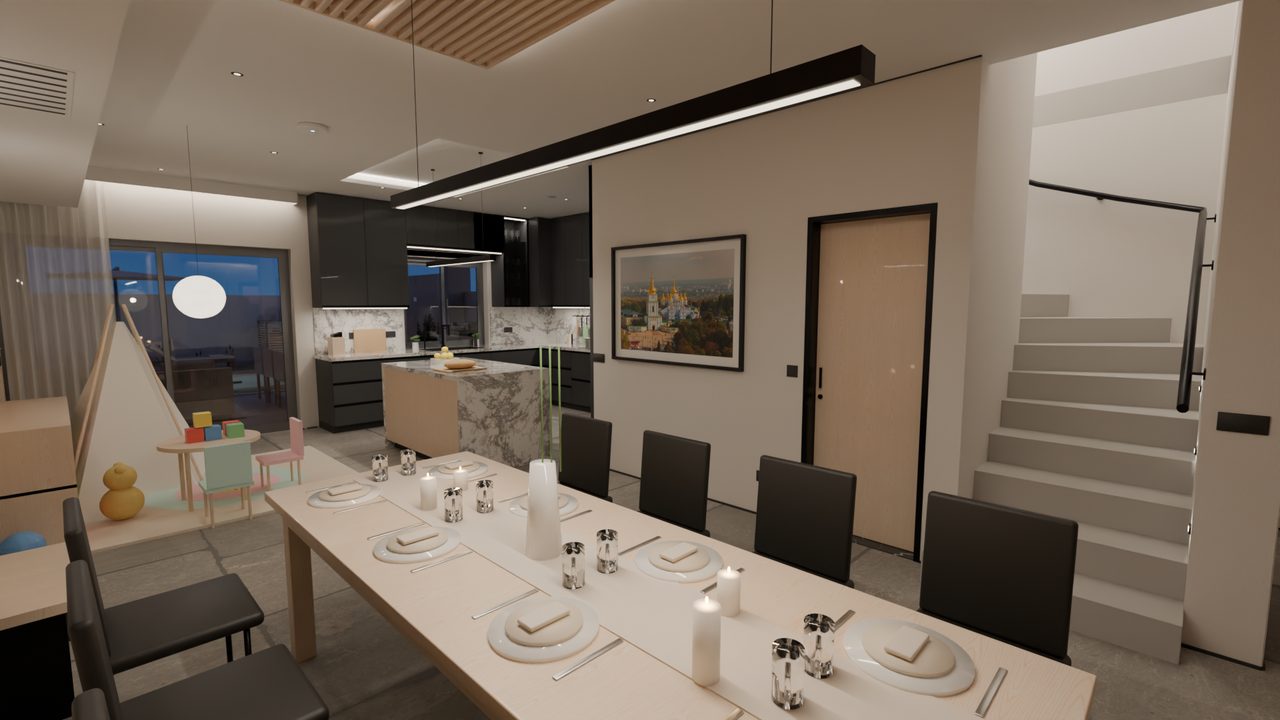

• Essen: x 0.08–3.64, y 4.30–7.78.

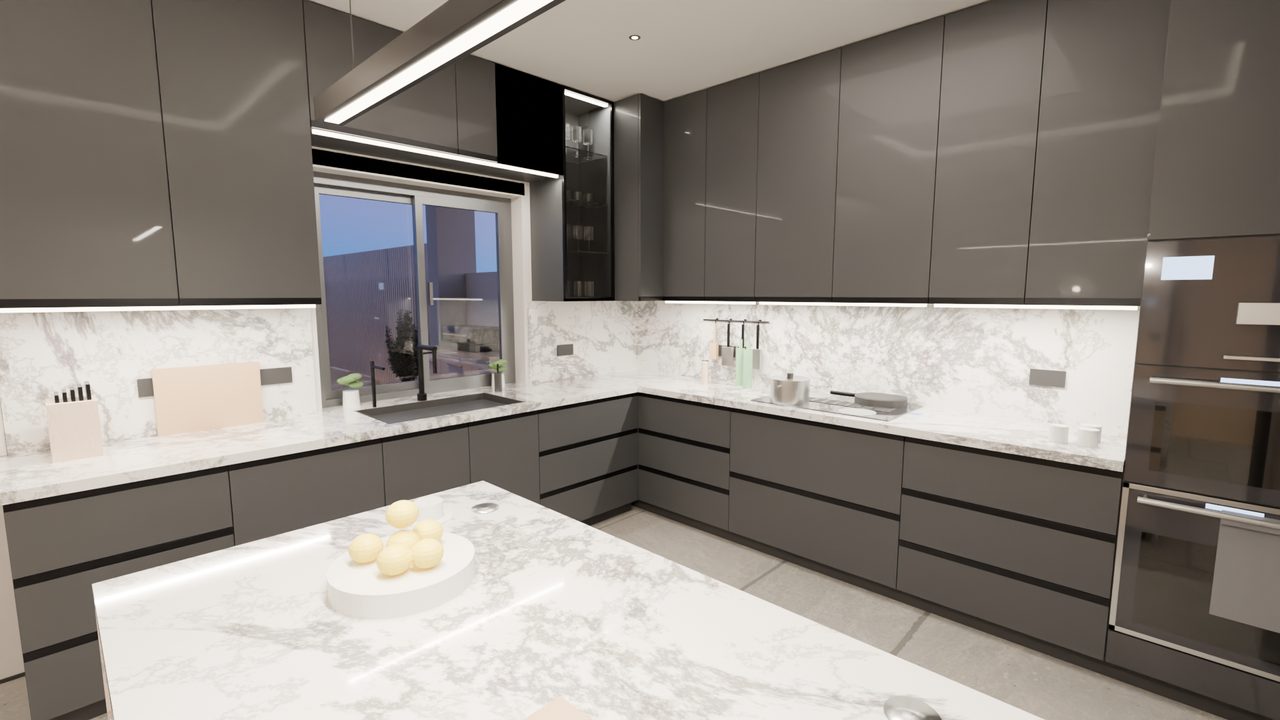

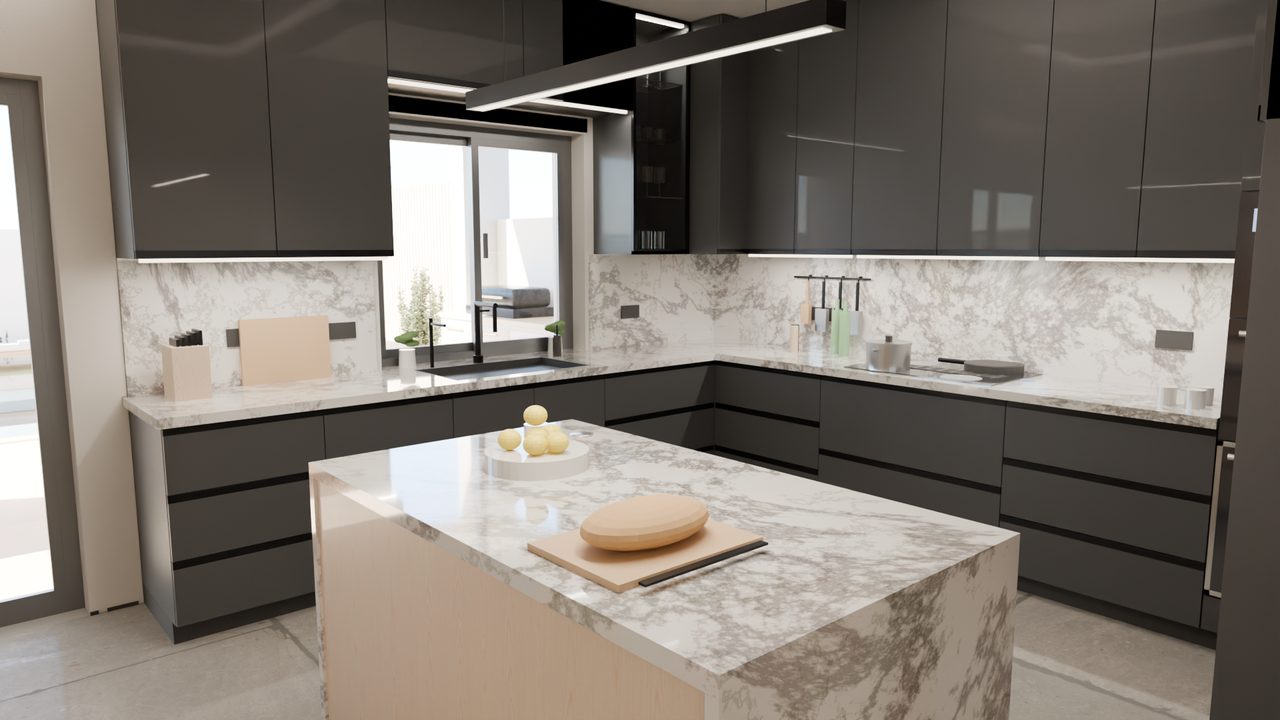

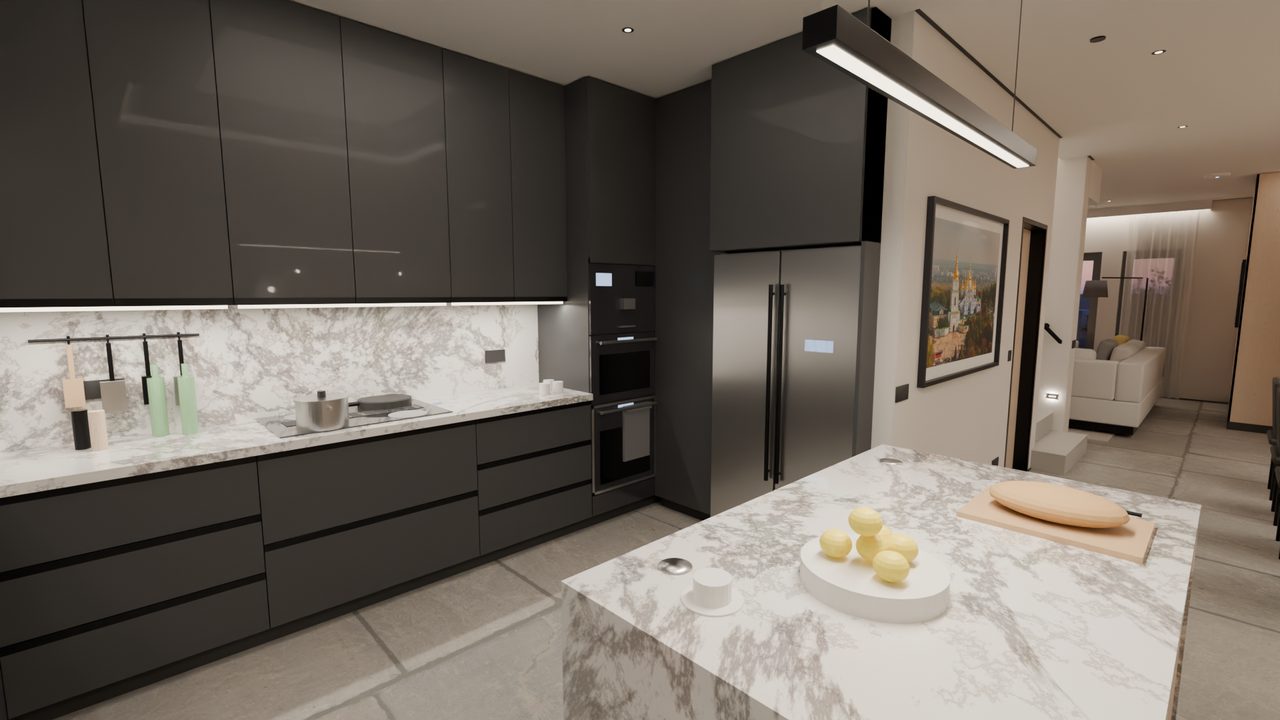

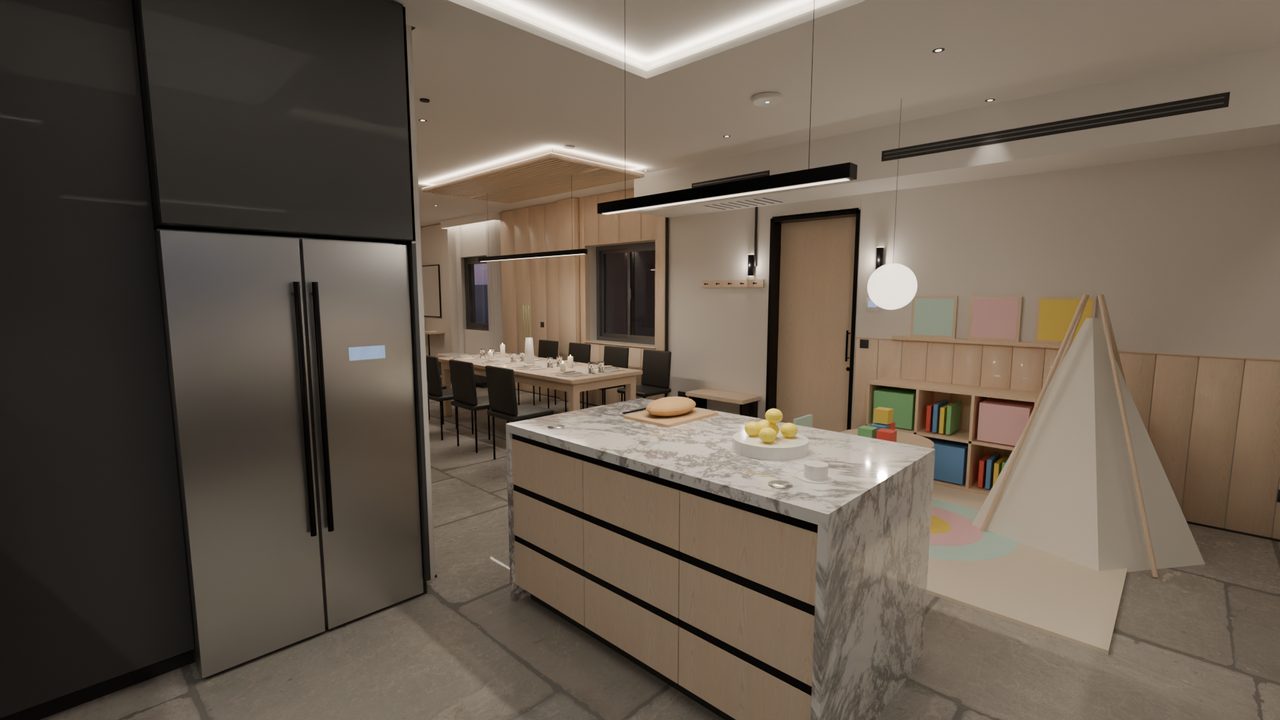

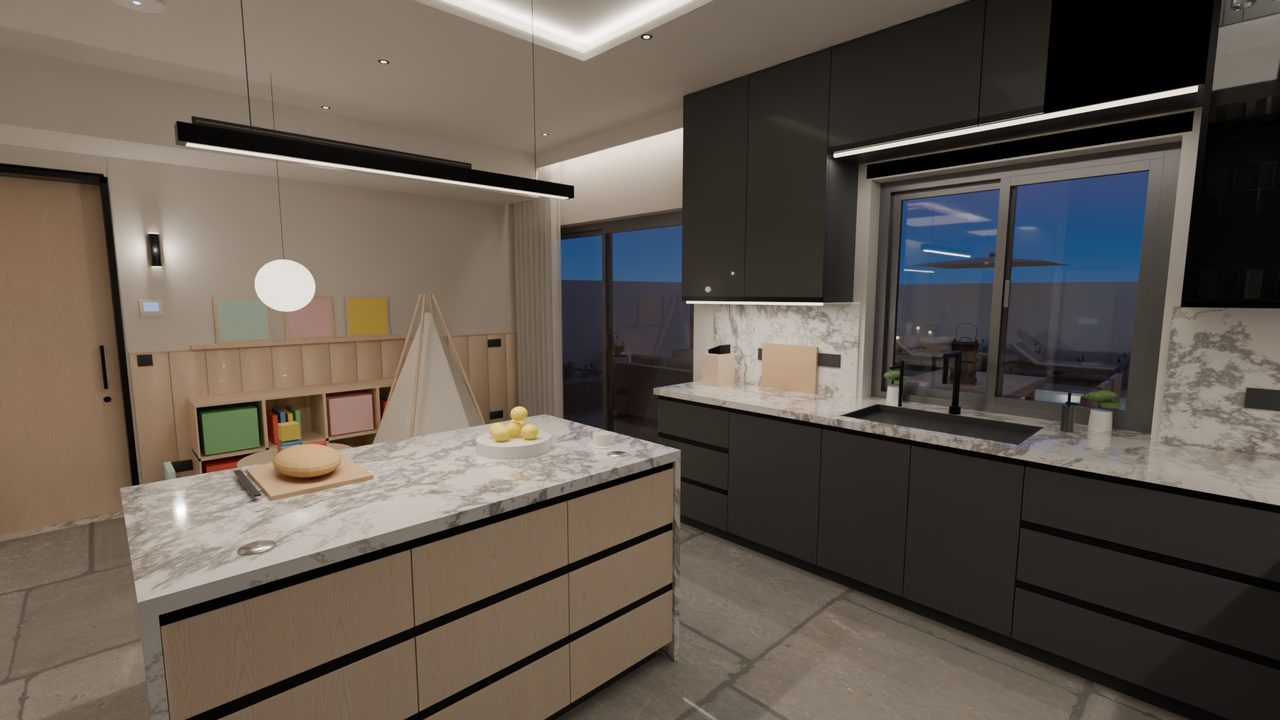

• Küche: Bestand, x 2.45–5.54, y 8.80–11.78.

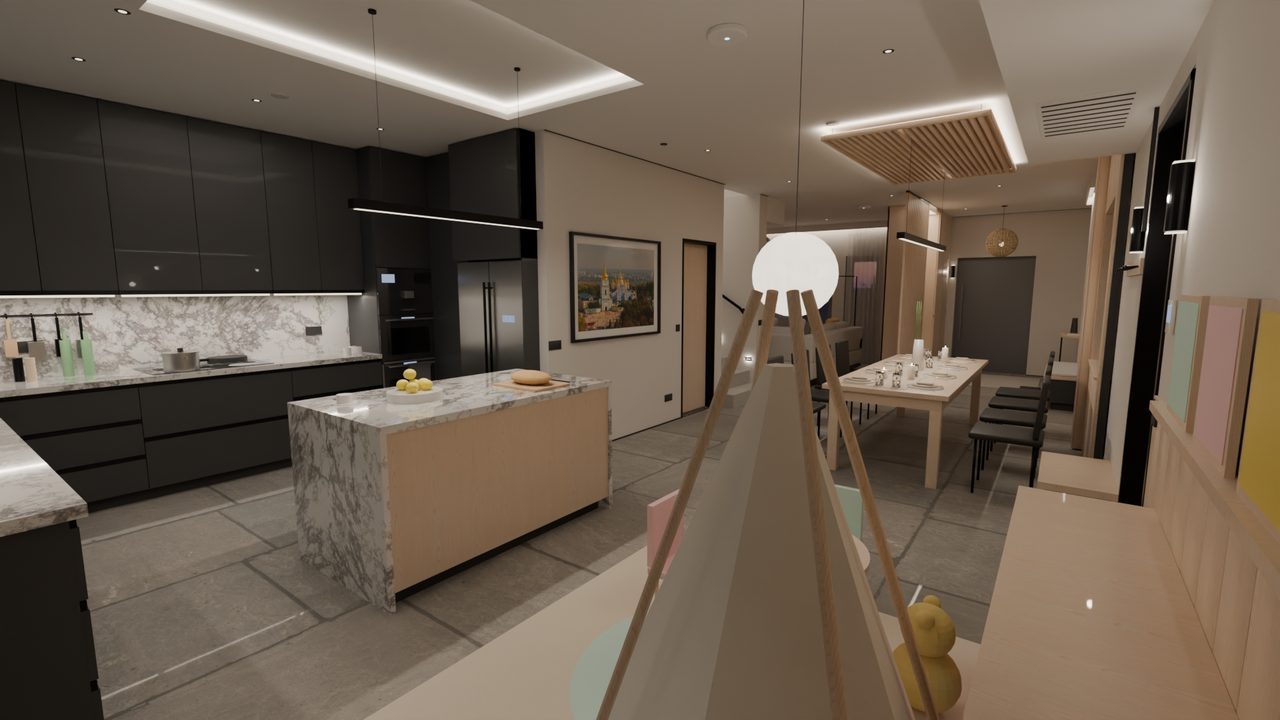

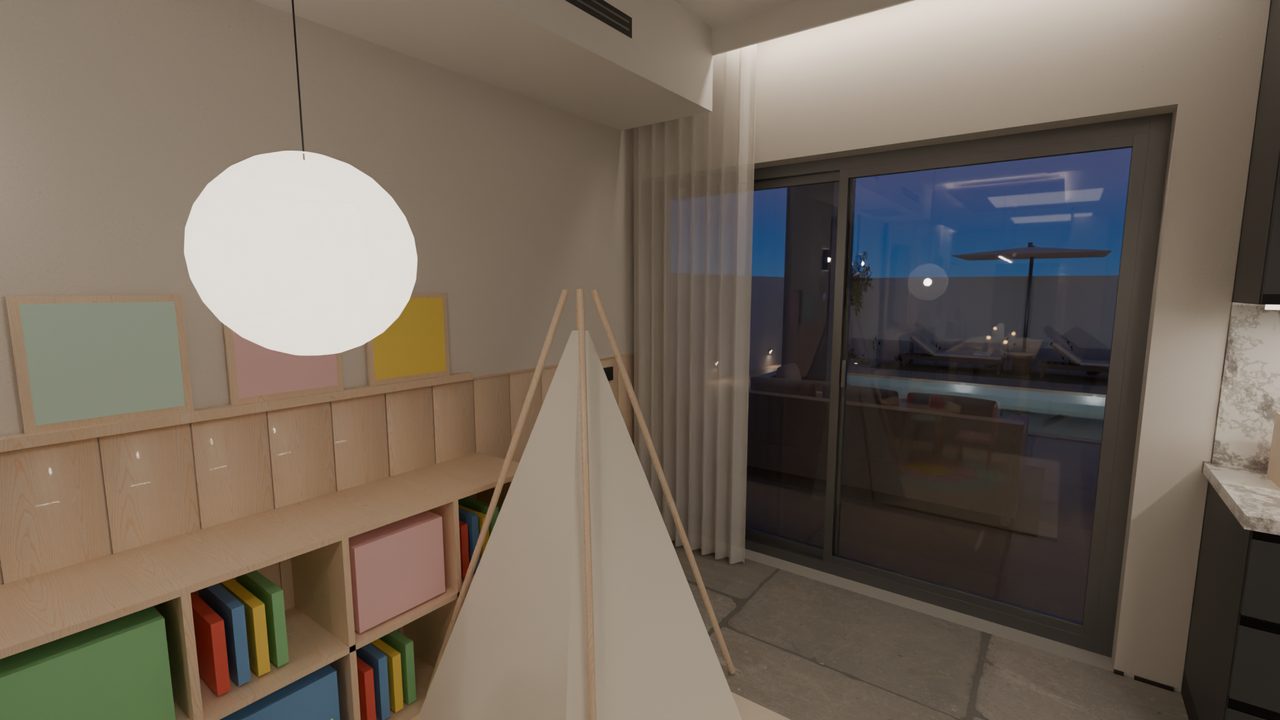

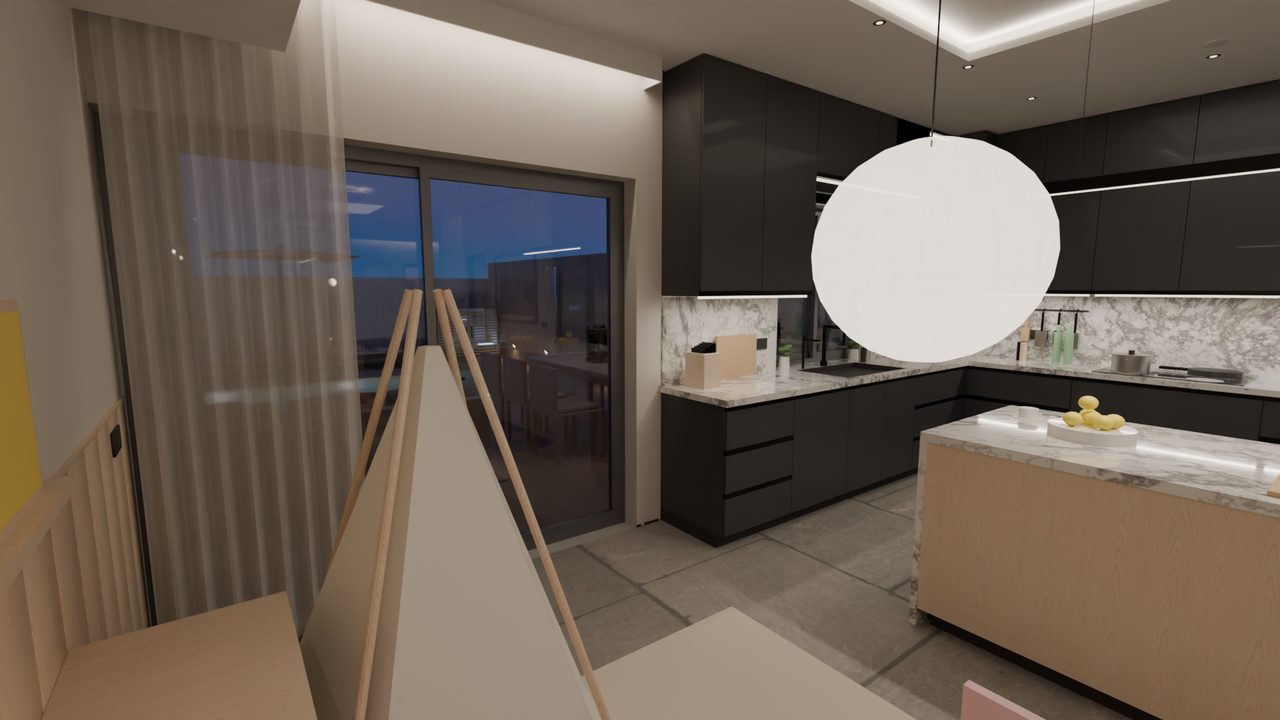

• Spielecke und Sitzplatz zur Veranda: x 0–2.43, y 9.25–12.40.

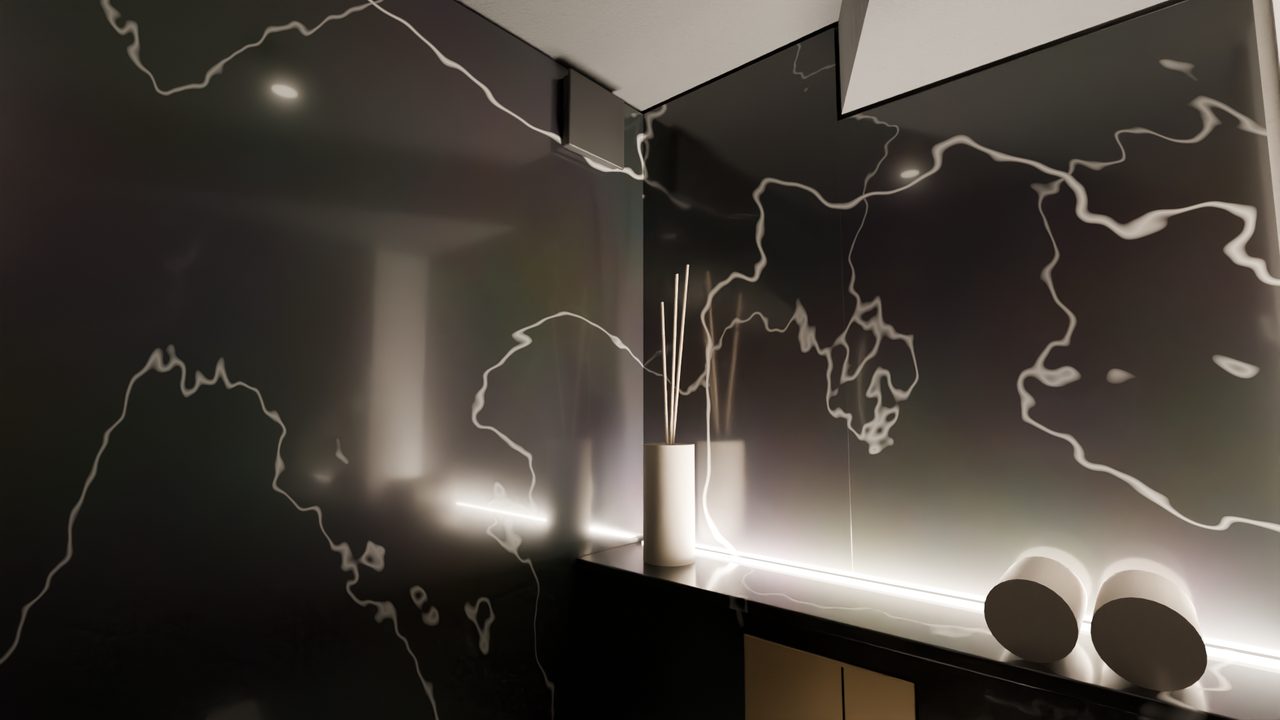

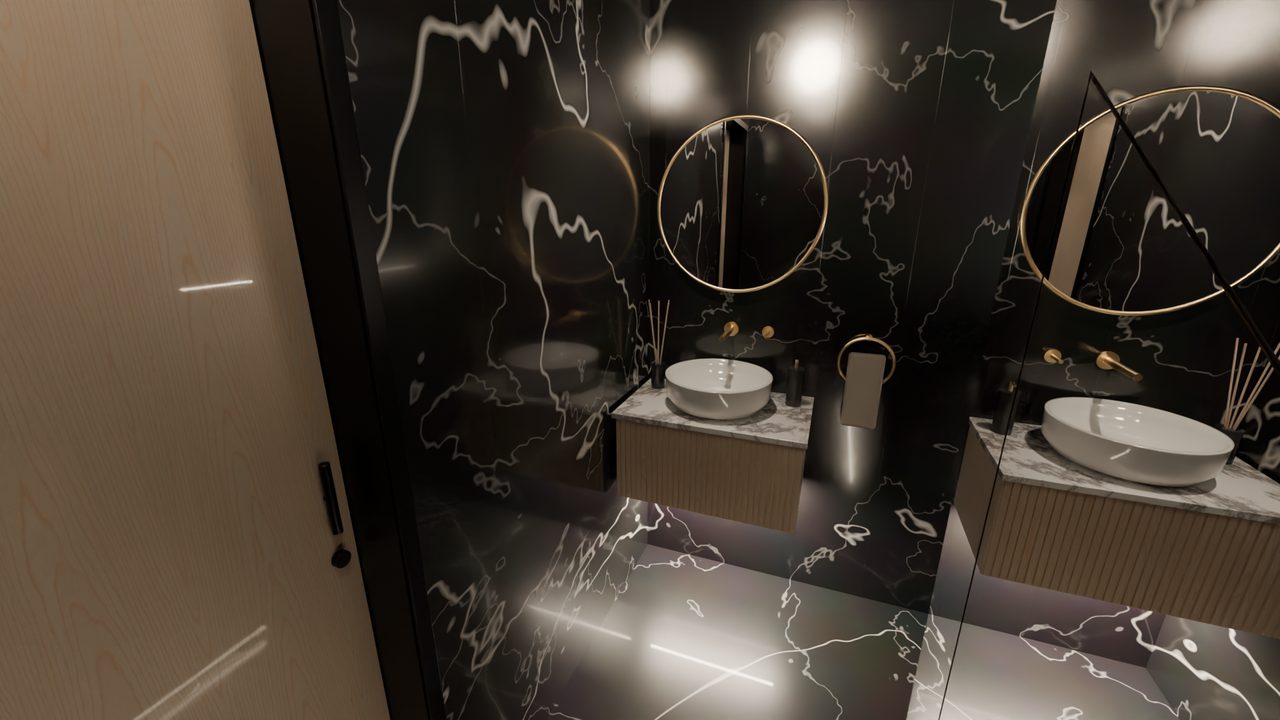

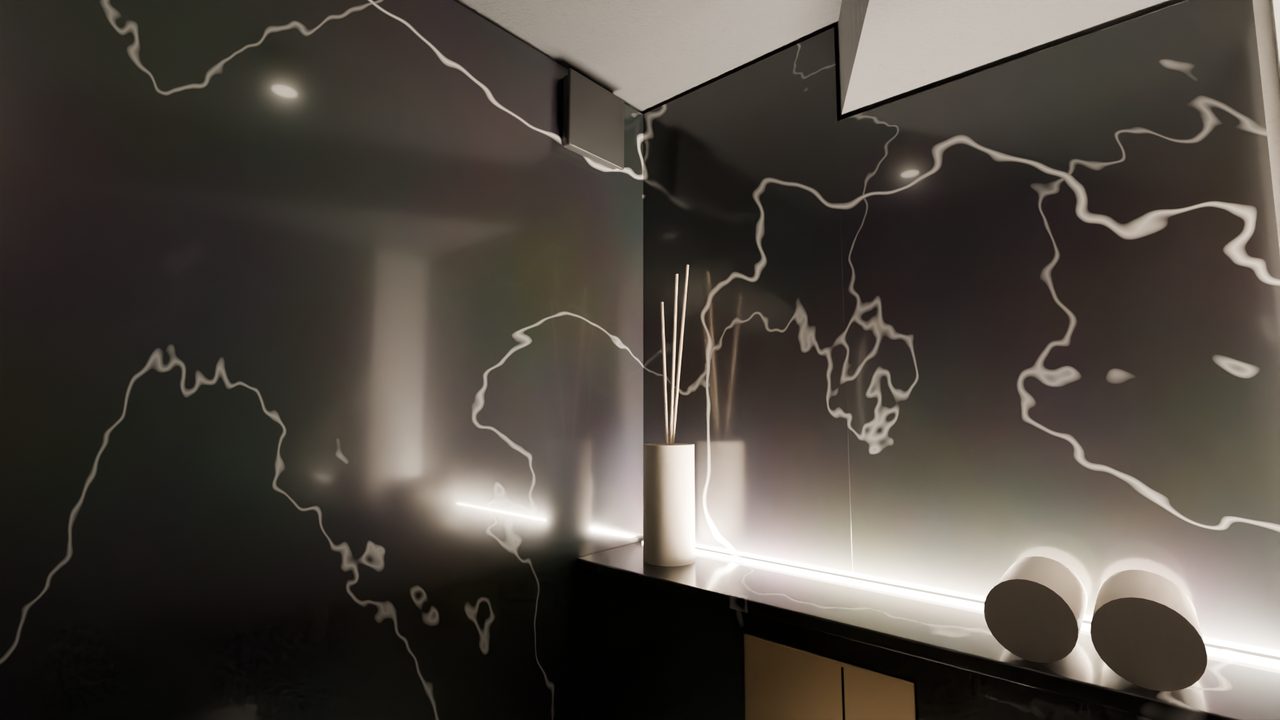

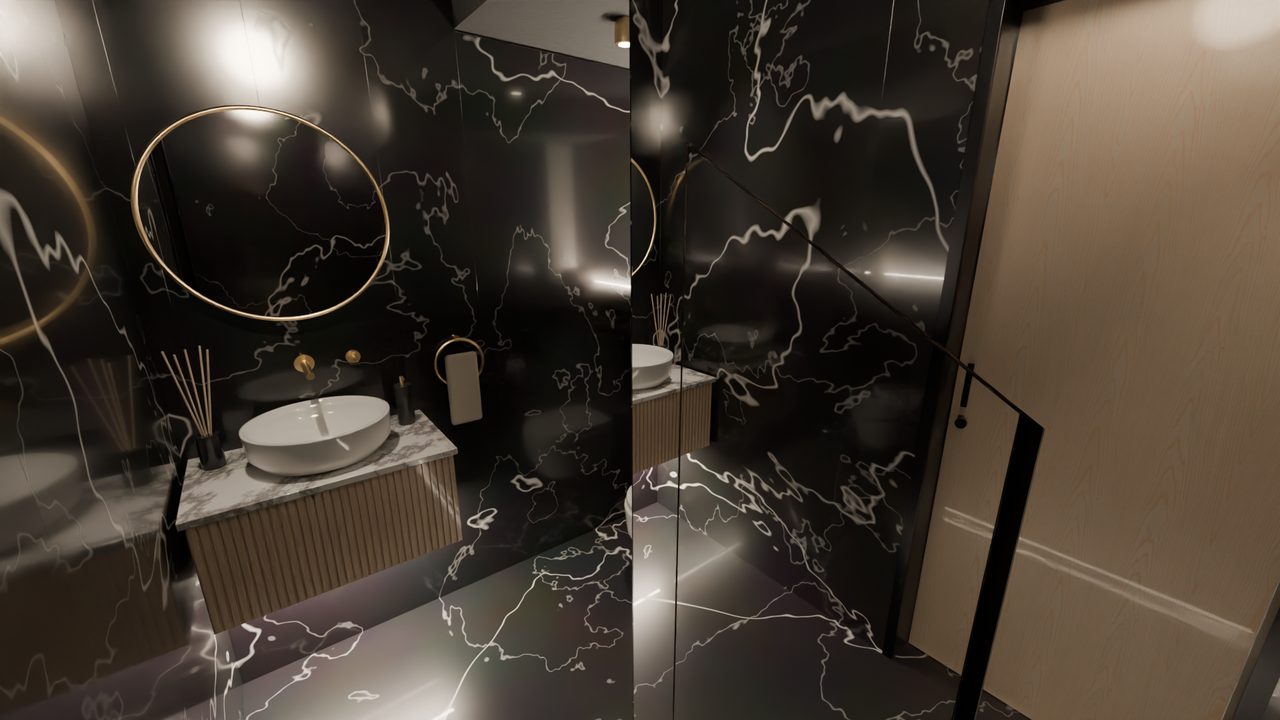

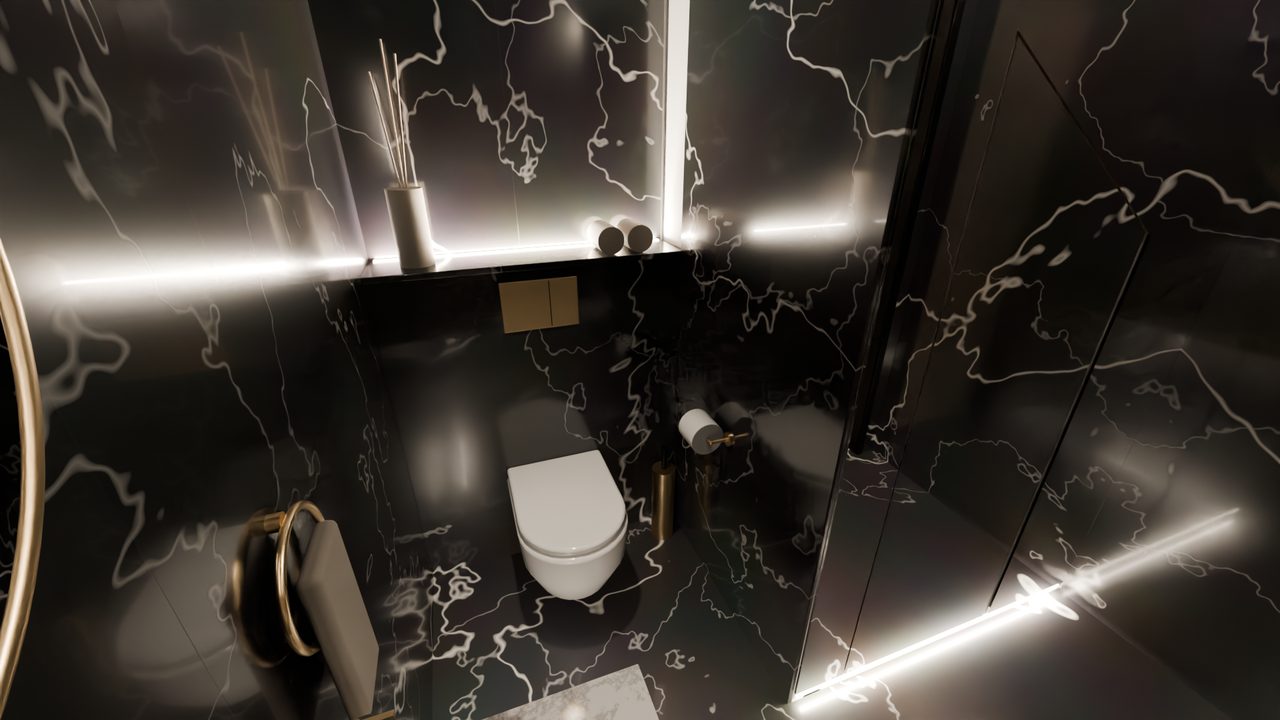

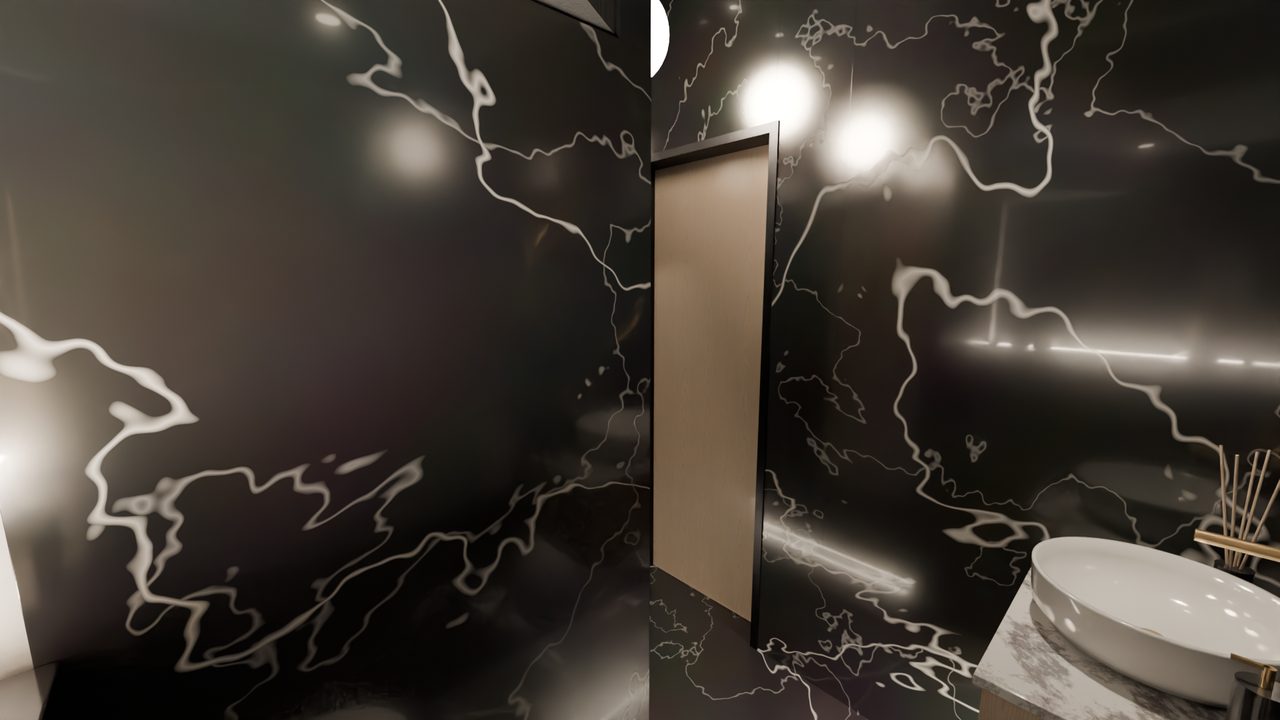

• Gästebad: Bestand.
• Technikraum: Bestand.

2 Gebaut

Wände

Kalkputz-Verkleidung Kalkputz_Warmweiss, 3 mm, 1 mm vor der Rohwand. 64 Flächen werden automatisch aus den Wandsegmenten berechnet, minus Öffnungen und anliegender Möbel. Sie liegen an der West-, Süd- und Ostwand, der Treppenwand (Wohnseite und Stirn), der Badwand zum Essbereich und der Nordwand beim Verandazugang. Dazu kommen:

• Schattenfugensockel 1.2 × 1.5 cm schwarz (EGA_Fuge_, nur wo noch keine Fuge_EG_ lag)
• umlaufende Decken-Schattenfuge 2 cm (EGA_Deckenschatten_*)

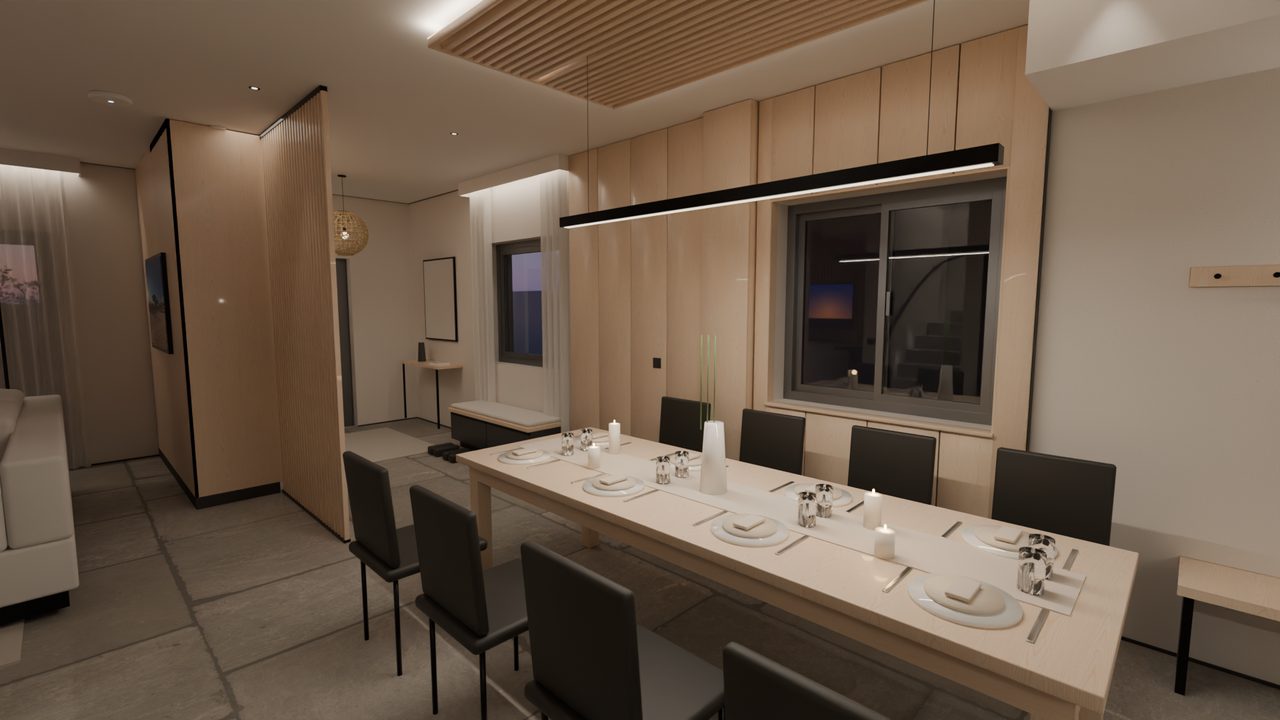

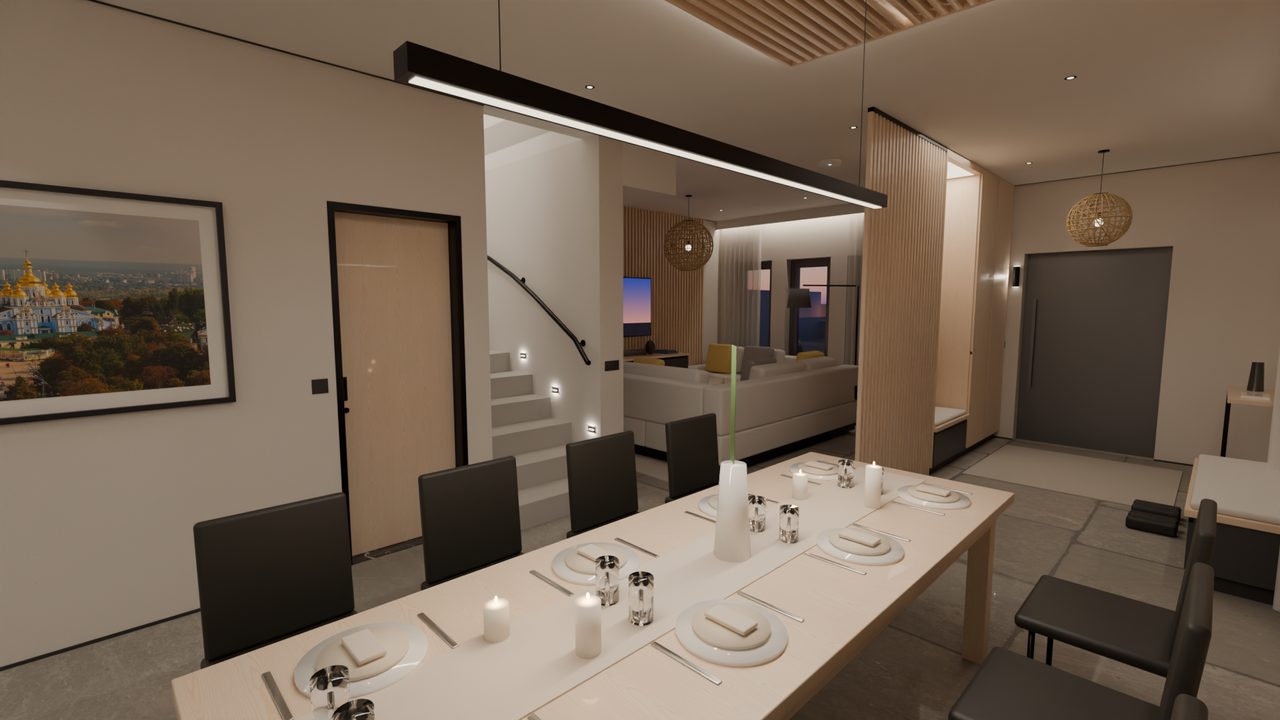

Essen, Gestaltungswand West: raumhohe Vorsatzschale aus heller Eiche (Holz_Hell), 8 cm tief, y 3.41–6.93.

• 9 Paneele, 8-mm-Schattenfugen auf schwarzem Grund
• Fenster f4 mit Eichenlaibung und Fensterbank Eiche
• Die Vorsatzschale ist zugleich Installationsebene für die Außenwand.
• Paneel 4 ist ein Installationsschacht (Eichen-Lisene 0.39 × 0.16). Darin läuft die Fallleitung D 110 des Bads OG (siehe 6).

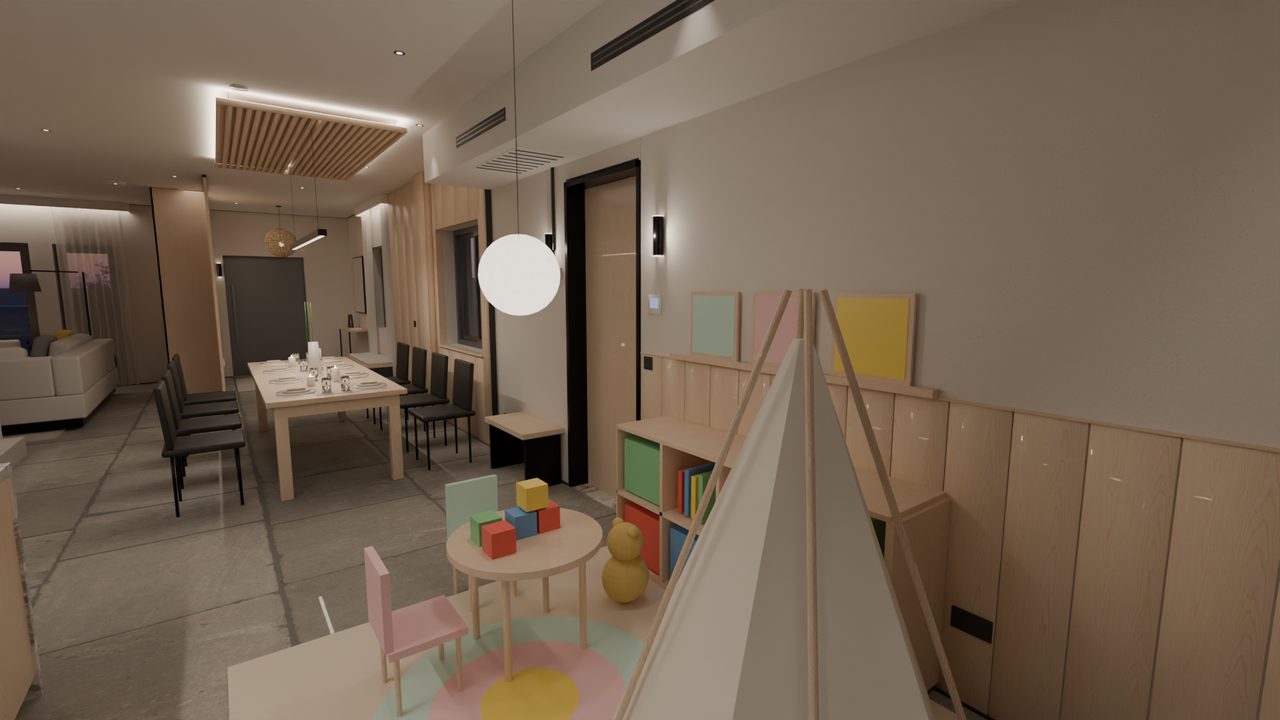

Spielecke: Eichen-Lambris 1.15 m hoch an der Westwand (y 9.26–12.39). Die bestehende Bilderleiste sitzt als Abschluss oben drauf.

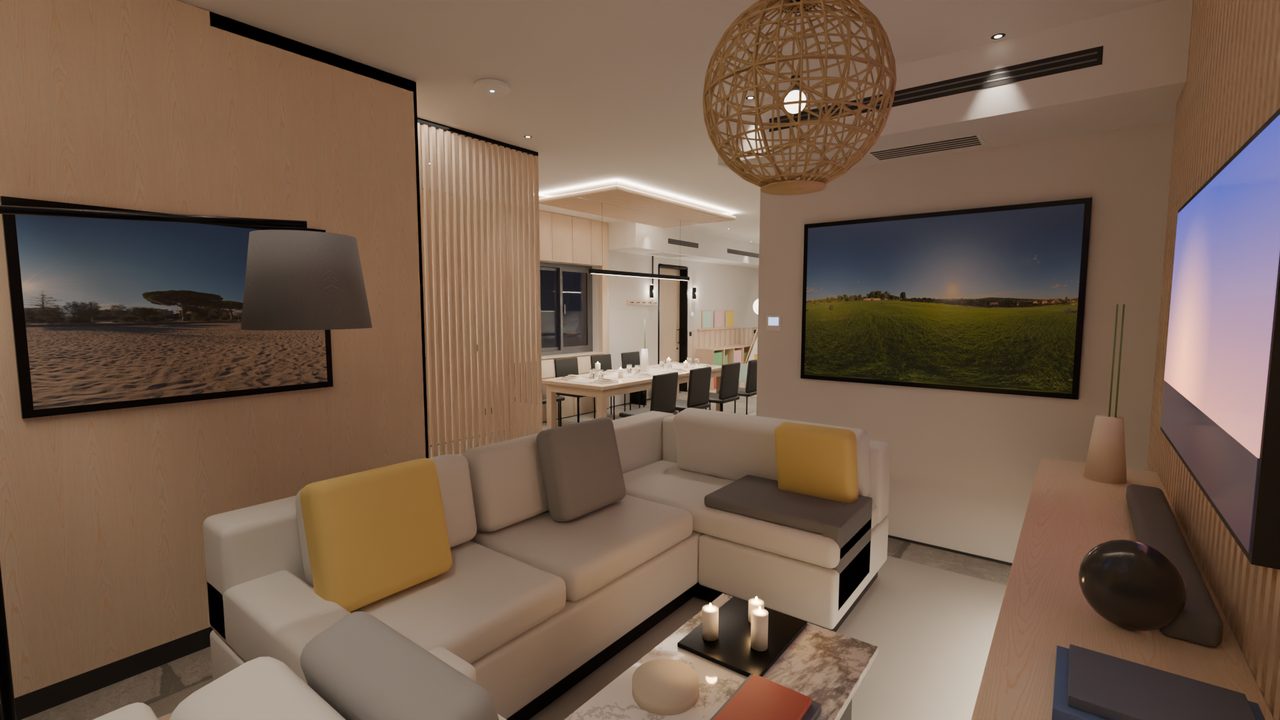

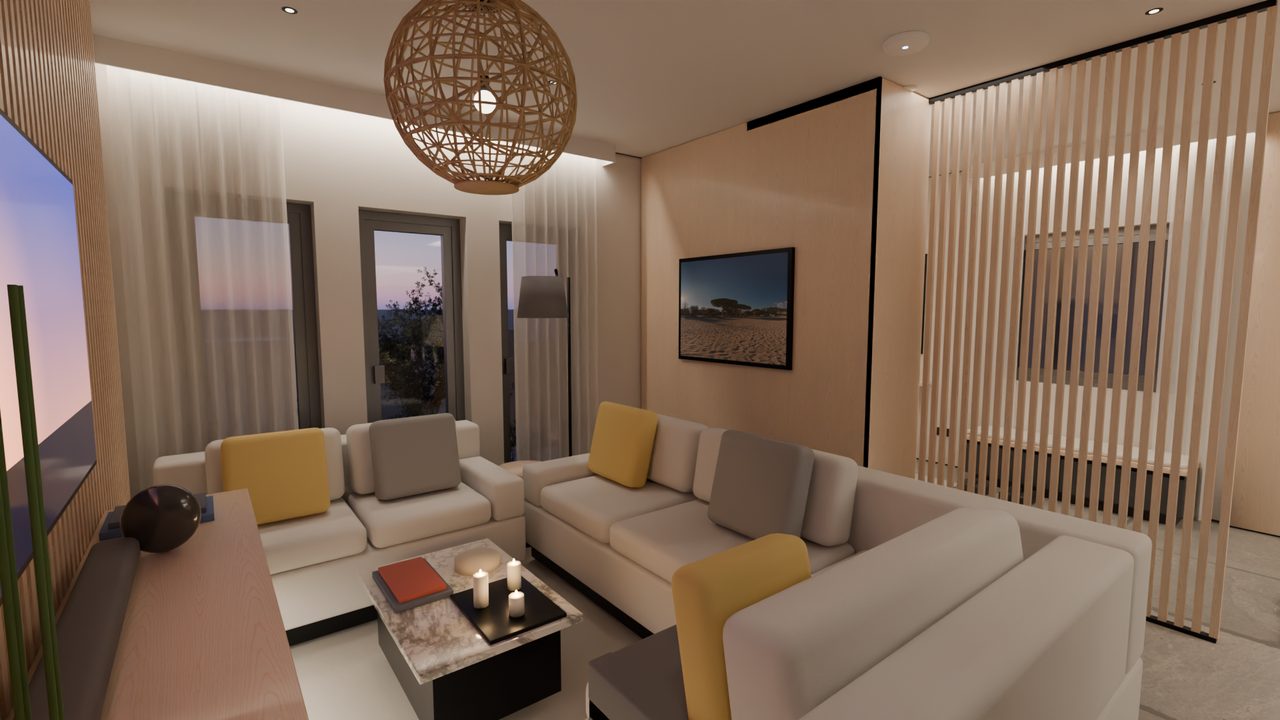

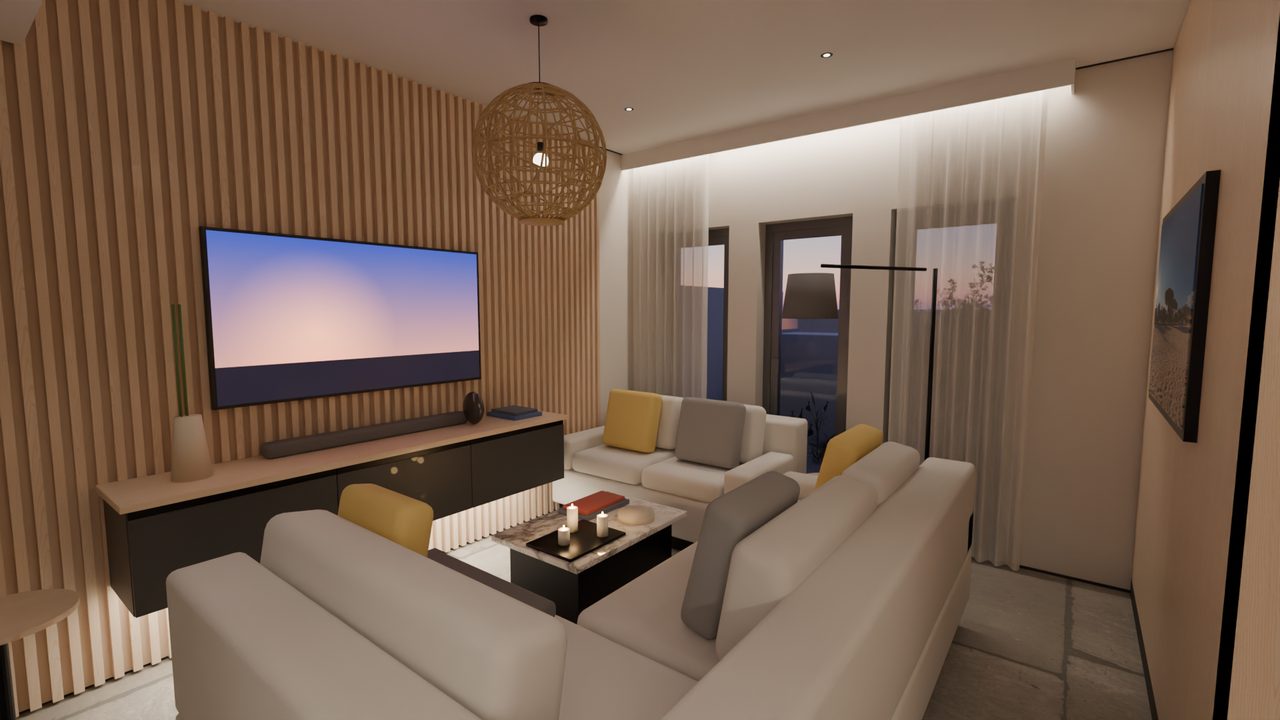

Wohnen: Die TV-Lamellenwand bleibt, der Filz dahinter ist jetzt hell statt dunkel (siehe 3).

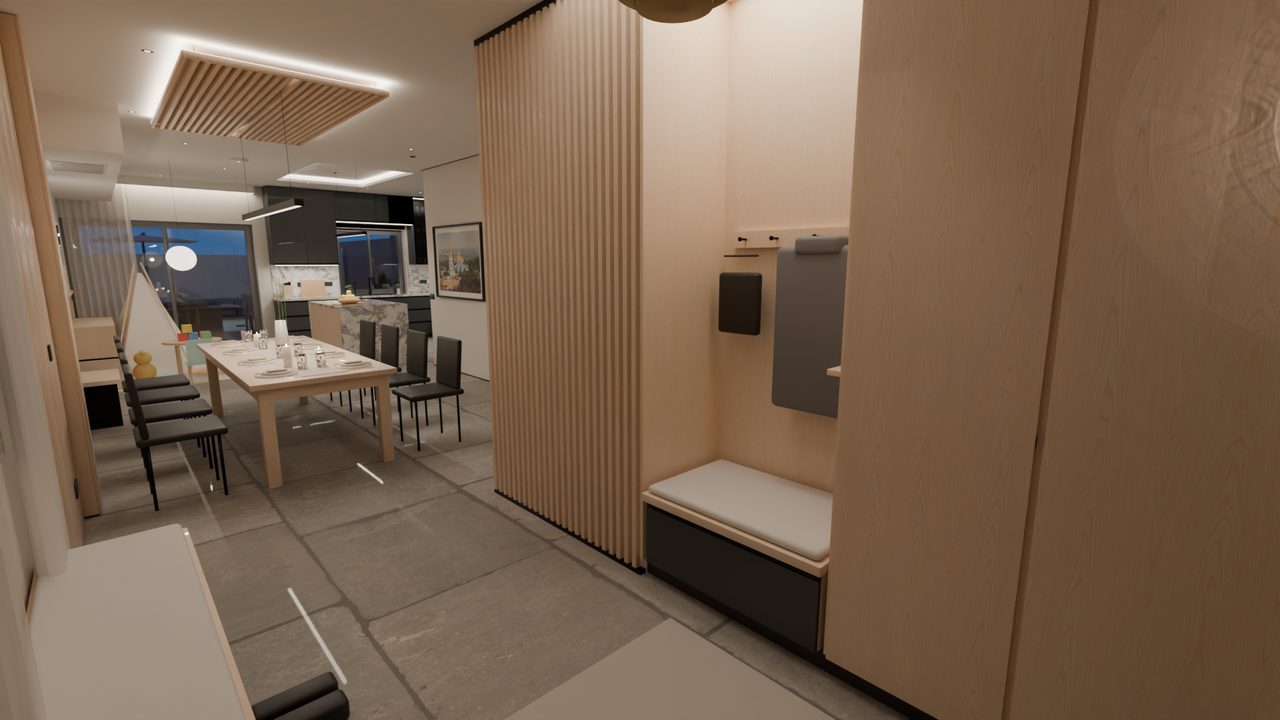

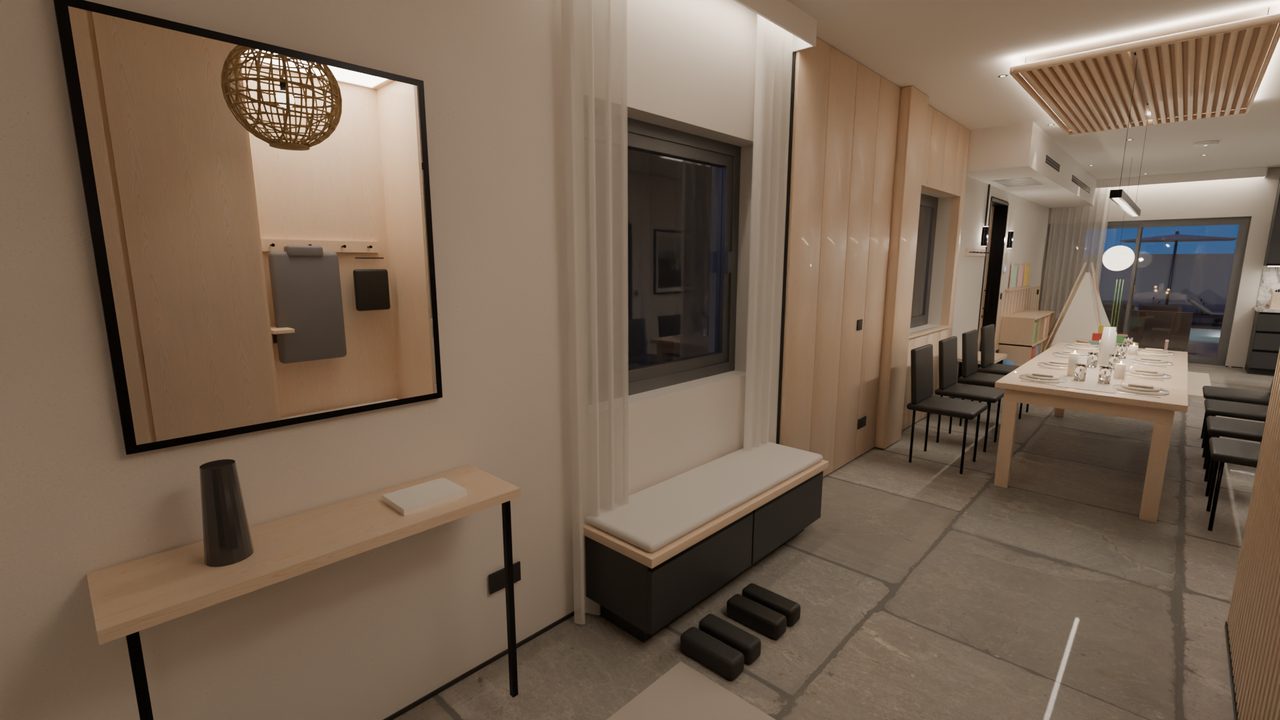

Entree: Der raumhohe Garderobenblock ist jetzt helle Eiche statt Graphit (siehe 3).

Decken

Vorhangtaschen mit LED: Blende 13 cm, Tasche 17 cm, LED-Streifen und Area-Licht an drei Stellen:

• Südverglasung Wohnen: Licht_EGA_Vorhang_S, 10 W
• Westfenster Wohnen: Licht_EGA_Vorhang_W, 5 W
• Verandatür: Licht_EGA_Vorhang_N, 7 W

Deckensegel über dem Esstisch: helle Eiche, 1.20 × 2.50, Unterkante 2.75.

• 20 Lamellen 30/40 längs, Mittelfuge 35 mm für die Pendelseile
• Akustikvlies Sand, 4 Abhänger
• LED-Voute oben: Licht_EGA_Segel_W/O/S/N, 5 / 5 / 2.5 / 2.5 W

Klimakoffer: Gipskarton Deckenweiss.

• Wohnen: an der Treppenwand, UK 2.50, x 3.84–6.14, y 3.66–4.30
• West: über dem Garageneingang und der Spielecke, UK 2.45, x 0–0.60, y 6.93–12.23

Boden und Möbel

Der Boden ist unverändert. Möbel wurden nur verschoben (siehe 3).

3 Bestandsänderungen (alt → neu)

Nicht angefasst wurden Küche (Graphit, Calacatta) und Gästebad (Nero-Marmor).

4 Klima: Multi-Split an AG6

IG1 Wohnen: Slim-Duct 3,5 kW, ca. 700 × 450 × 210 mm, im Koffer an der Treppenwand.

• Linienauslass 1.60 m zweischlitzig in der Kofferstirn, bläst horizontal entlang der Decke nach Süden zur Glasfront, nicht aufs Sofa.
• Rückluftgitter 0.60 × 0.25 unten, dient zugleich als Revision und Filterzugang.
• Bedienteil EGA_Klima_IG1_Bedienteil: Treppenwand x 3.97, Höhe 1.45.

IG2 Essen/Küche/Spielecke: Slim-Duct 5,0 kW, ca. 1000 × 450 × 210 mm, im Koffer West.

• Schlitz A 0.90 m über dem Garageneingang, bläst nach Osten zum Küchenzugang, nicht auf den Esstisch.
• Kanal 300 × 150 im Koffer zu Schlitz B 1.90 m über der Spielecke, bläst nach Osten Richtung Insel.
• Rückluft und Revision unter dem Gerät.
• Bedienteil: Westwand y 9.40, Höhe 1.45.

Leitungen: Saug, Flüssig, Kondensat (Pumpe im Gerät) und Verbindung je Innengerät, dazu die Zuleitung des Außengeräts (F14). Seit Runde 2 als Bündel ohne Durchdringung: Die 9 Rohre laufen außen entlang einer Mittellinie, an jedem Knick dreht der Querschnitt mit (Gehrungsecken). Zwischen den Rohren sind überall ≥ 3 mm Luft.

• IG1: im Koffer Wohnen hoch in den Deckenhohlraum (z 2.9855, 1.5 mm über den Kabeln, 0.5 mm unter der Rohdecke). Dann nach Westen und bei x 0.40–0.505 nach Norden in den Koffer West.
• AG6-Zuleitung (F14): zweigt im Koffer Wohnen bei z 2.80 von der Stammtrasse ab. Sie läuft auf der Rohrebene zwischen den Geräteabhängern (y 3.925) und außen um das IG1-Bündel (x 0.54). Sie kreuzt keine Stromkreise mehr.
• IG2: geht vom Gerät nach Süden (y 7.60) und fällt auf Bohrungshöhe.
• Kernbohrung D 120: durch die Westwand im Mauerwerk w5, y 7.46–7.54, z 2.47–2.55. IG1 liegt südlich, IG2 nördlich, deshalb kreuzen sich die Zuläufe im Koffer nicht.
• Wandkanal: draußen 0.13 m nach Norden.
• Carport: weißer Kanal unter der Carportdecke (z 2.31–2.45), am offenen Nordende (y 11.44) hoch.
• Übergang aufs Dach: über den Überstand und eine Brücke über die Aufkantung, mit neuem Steigstück zwischen Überstand und Brücke.
• Rinne: Querschnitt 3 × 3, Spalten x −0.429 / −0.392 / −0.355, Reihen z 3.320 / 3.345 / 3.373. Abstand ≥ 3 mm zu Wand, Boden und Deckel (Regel des Außen-Agenten).
• Austritt nach Westen: je Spalte eine Ebene (y 10.041 / 10.004 / 9.967), die obere Ader steigt zuerst.
  • Kältemittel enden an der Ventilspitze (x −0.66).
  • Kabel enden am Klemmkasten (x −0.69).
• Kondensat: liegt unten in der Rinne und fällt ab dem Hochpunkt auf der Brücke durchgehend mit ≥ 1 %. Es läuft 3 mm über die Brücke, 7 mm in der Rinne und endet frei über dem Rost der Sammelrinne (x −0.58, z 3.31). Die Anschlussschläuche Garagendach_Kondensat_Anschluss_2/3 entfallen, sobald aussen_terrasse_dach.py erneut läuft. Die Pumpe hebt 0.70 m (IG1) bzw. 0.87 m (IG2) bei rund 17 m Leitung, deshalb Förderhöhe mindestens 2 m.

Außengerät: Laut Außen-Agent 7,1 kW (2 × 3,5). Angeschlossen sind 8,5 kW (120 %). Bei Multi-Split ist das üblich, trotzdem mit dem Datenblatt prüfen. Ein Anschluss muss für 5 kW ausgelegt sein.

5 Elektro

Führung:

• Unterverteilung im Technikraum, eigener Starkstromkanal an der Wand und am Boden, getrennt vom UniFi-Bodenkanal.
• Steigschlitz in IW_Treppe_Sued_w1 (Mauerwerk, x 5.85) bis 2.53, dann in den Koffer Wohnen und in den Deckenhohlraum (Kabel z 2.962).
• Ringleitungen 0.30 vor den Wänden, rechtwinklige Stiche zu allen 43 Deckenauslässen (F1 15, F2 14, F3 14).
• Außenwände nur über Koffer, Vorsatzschale oder Estrich (Schlitz erst unter 2.55).
• Küchengeräte über den Schlitz in IW_Nische_w1 (y 8.36, nicht auf der Stützenachse) in den Estrich, Spuren 0.15–0.30 parallel zu den Wänden.
• Einzige Estrichquerung ist die Insel bei x 3.45–3.60 (Pop-up-Steckdose und Sockel-LED).

Neue Dosen und Taster (schwarz wie der Bestand; Stromkreis in Klammern):

Bestand erfasst und einem Stromkreis zugeordnet (B1–B15):

• Haustür-Schalter (F1)
• Schalter Essen und Garage (F2)
• SD Wohnen, Entree, Essen, Spiel (F4/F5)
• 5 Arbeitsplatten-Dosen (F6/F7)
• Gästebad (F15), Technikraum (F16)

Stromkreise:

Zuleitungen zu den Garten-Übergaben (Runde 2): Im Deckenhohlraum laufen sie im selben Bündel wie F4 (Süd/West) bzw. F6 (Nord). Sie steigen in der Vorsatzschale Essen (y 4.66) bzw. im Küchenschlitz IW_Nische_w1 (y 8.36) ab und liegen im Estrich auf eigener Lage (z −0.065). Dort verlaufen sie parallel zu den Wänden (0.22–0.26). Durch die Außenwand gehen sie in der unteren Installationszone (z 0.35) direkt in die IP65-Verteiler Garten_Uebergabe_Sued (x 0.22), _West (y 3.40) und _Nord (x 5.20).

6 Sanitär (Annahmen, vor Ort prüfen)

• Übergabe Kalt- und Warmwasser: Verteiler in der WC-Vorwand des Gästebads bei x 5.99 (Bestand-WC). Die Lage der Warmwasser-Steigleitung vom Dachboiler ist ungeklärt.
• Küche:
  • Kalt- und Warmwasser durch IW_WC_Nord_w1 (z 0.36/0.32) in den Sockel der Ost- und Nordzeile, weiter zu den Eckventilen der Spüle.
  • Kühlschrank mit Aquastop über den Estrich.
  • Geschirrspüler: Kaltwasser und Ablauf am Siphon.
  • Spüle DN 50 senkrecht in die Grundleitung.
• Gästebad:
  • WC-Spülkasten (Vorwand) und Abwasser DN 100 senkrecht in die Grundleitung.
  • Waschtisch (Runde 2, alles hinter dem Marmor): Kalt/Warm waagerecht in IW_WC_Nord_w1 (y 7.80, z 0.36/0.32, über dem WC-Abgang DN 100), senkrecht im Schlitz östlich der Stütze I2 (x 4.745 / 4.70) bis Armaturhöhe, Ende im Mauerwerk bei x 4.69. Abfluss DN 40: Ablaufgarnitur durch die Platte, Raumspar-Siphon im Korpus (Geruchsverschluss 60 mm), Abgang mit 2 % Gefälle im Korpus nach Osten, durch Marmor und Wand hinter dem Korpus, senkrecht im Wandschlitz x 4.79 / y 7.86 in die Grundleitung. Vor dem Marmor ist nichts sichtbar. Die Wandarmatur selbst sitzt vor der Stütze: Einbaukörper nicht möglich, siehe Kapitel 9.
• Außenküche: Kaltwasser durch die Nordwand (z 0.15, Entleerung innen), Abwasser DN 50 zur Grundleitung oder Sickerschacht (Außen-Agent).
• Abluft Gästebad (eg_lueftung_gbad.py, Bericht gaestebad_technik.md, Kapitel „Lüftung Gästebad“): Kanal DN 100 durch den Eck-Hochschrank und hinten oben in den Oberschränken Ost (z 2.73–2.83) zum Fassadengitter an der Veranda. Dort gehen etwa 12 × 12 cm Stauraum verloren.
• Fallleitung Bad OG D 110 (Bad-OG-Agent, x 0.075 / y 5.20):
  • läuft im EG in der Eichen-Lisene bis zur Grundleitung (Annahme)
  • Durchbruch Abhangdecke gewollt
  • Statikerpunkt: Kernbohrung DN 125 in Decke_EG_west (roter Marker Plan_EGA_D_Statik_Fall_BadOG)

7 Prüfergebnisse

Kollisionen

Bauteile 0, Leitungen 0, fremde Leitungen 0.

• Erlaubt sind nur Wandschlitze, der Hohlraum der im Modell massiven Abhangdecke, Installationsebenen und Leitungsanschlüsse.
• Stahlbeton (Stützen, Decken, Stürze, Treppe, Dächer, Aufkantungen): 0 Treffer.
• Estrich-/Grundleitungskontakte mit Bodenplatte_EG sind gewollt (15 Leitungen).
• Garagendach_*: 0 Treffer (nur die Ventile und Kondensatschläuche sind als Anschlüsse erlaubt).

UniFi-Kabelwege: ein Konflikt, nicht in meinem Bereich. Kabelweg_Stamm_Nord läuft in der WC-Vorwand auf z 0.10 durch die WC-Fallleitung.

Öffnungszonen (Befunde im Bestand, nicht umgestaltet)

• Eck-Hochschrank der Küche (Tür nach Westen, x 5.54): öffnet gegen den Vorratsschrank und ist nicht nutzbar. Blende statt Tür oder Zugang über den Vorrat.
• Vorratsschrank: Mit Anschlag Ost schlägt er an die Griffe von Backofen und Dampfgarer, deshalb Anschlag West.
• Turm-Tür oben: Anschlag Nord (sonst Konflikt mit der Vorratstür).
• Garderobentür 0: Anschlag Nord, sonst schlägt sie an die Wandleuchte.
• Lowboard-Klappen: 1.4 cm bis zum Couchtisch.

Laufwege

Bibliothek laufwege, Stühle 0.75 zurückgezogen, Badtür offen.

• Von der Haustür (Raster 0.08):
  • Essen 0.96
  • Küche 0.96
  • Treppe 1.09
  • Gästebad 0.96
  • Garage 0.96
  • Veranda 0.96
  • Spielecke 0.96
  • Entree 1.76
  • Wohnen-Nordgang 0.64
• Wohnen (Raster 0.05):
  • Nordgang und TV-Gang 0.70
  • Couch-Beinraum 0.40
  • Lowboard-Front 0.40
• Essen:
  • Gang Ost 1.00
  • Garagentür 0.92
  • Badtür 1.00
• Küche:
  • Engstelle Inselecke–Kühlschrank 0.90
  • Insel Nord 1.00
  • Insel Ost 1.80
  • Insel West 0.90–1.02
• Gästebad:
  • Tür 0.80
  • vor WC 0.67
  • vor Waschtisch 0.80

Kameras

Alle 24 neuen Eckkameras sind frei (pruefe_kamera, dazu ein Strahlentest: kein Sichtstrahl endet näher als 0.35 m). Alle Bestandskameras bleiben frei.

Testbilder

renders/test/eg_essen_ecke_so.png, eg_wohnen_ecke_so.png, eg_spielecke_ecke_so.png, eg_plan_elektro.png.

Prüfung Runde 2 (2026-09-22)

Alle Prüfungen am gespeicherten Stand nach dem letzten Lauf von eg_ausbau.py (mit PRUEFEN). Die Zahlen stehen in eg_pruefung.json → runde2.

Leitungen

• Abtastung: 32 Leitungen alle 0.10 m, zusammen 5283 Punkte.
  • Jeder Punkt liegt in Wand, Decke, Boden, Koffer, Vorsatzschale oder höchstens 5 cm davor.
  • 0 Punkte frei im Raum; ausgenommen sind 2 Punkte des Siphons im Waschtisch-Korpus (gewollt).
  • 0 Punkte in Stahlbeton.
  • 0 Punkte in einer Außenwand über 2.55.
• Gegenprobe der Routine: Sie schlägt an bei
  • einer Leitung frei im Raum,
  • einer Leitung durch Stütze I1, Stufe 2 und Rohdecke,
  • einer Leitung in der Westwand auf 2.67,
  • einem Abstand von 8 cm vor der Wand (4 cm gelten als an der Wand).
• BVH-Prüfung:
  • Bauteile 0, Leitungen 0, Beton 0, Garagendach 0.
  • Klima-Bündel: 0 Rohrpaare unter 3 mm Luft (vorher 27 Paare mit Durchdringung).
• Fremde Leitungen:
  • Die OG-Steigleitungen des Flurs (Leitung_FlurOG_Steigleitung_*) beginnen am Knoten der Stammtrasse (x 5.85, y 4.08).
  • Die neue Leitung_Technikraum_OG_Zuleitung beginnt ebenfalls dort, das sind gewollte Anschlusspunkte.
  • Leitung_GBad_Bildstrahler zweigt von F2 ab.
  • Der UniFi-Konflikt aus Runde 1 in der WC-Vorwand ist behoben.
  • Kabelweg_Stamm_Sued knickte kurzzeitig bei z 2.53 im Koffer Wohnen und berührte den Kofferboden. Der UniFi-Agent hat das behoben (Knick 2.545).
• Anschlüsse: 37 von 37 Dosen, Schalter, Bedienteile und Übergaben haben ein Leitungsende ≤ 3 cm.
  • Alle 43 Leuchtenauslässe sind angeschlossen, außer EGD_Stufenlicht_1.
  • Küchengeräte hängen an ihren Gerätedosen E8–E13.
  • Die Klimageräte sind angeschlossen.
  • Wasser und Abwasser an Spüle, Geschirrspüler und Kühlschrank sind vorhanden.

Fixes in docs/scripts/eg_ausbau.py

• Klima-Bündel neu geführt, ohne Durchdringung und mit Luft (siehe Abschnitt 4). Die Kernbohrung sitzt jetzt auf z 2.509. Neues Abdeckstück EGA_Klima_Kanal_Bruecke_Steig. Der Wandkanal reicht bis y 7.70, die Brücke bis y 10.975.
• Kondensat: ab dem Hochpunkt ≥ 1 % Gefälle, freier Auslauf über dem Rost. Pumpe mit Förderhöhe ≥ 2 m.
• AG6-Zuleitung auf der Rohrebene statt auf der Kabelebene; sie kreuzt F1, F2, F4 und F5 nicht mehr.
• Garten-Übergaben Süd, West und Nord angeschlossen (Leitung_EGA_A_SuedWest, Leitung_EGA_A_Nord).
• Zweite Pop-up-Dose E19 im Südende der Insel: Die Insel ist 1.66 m lang, verlangt sind mindestens 1 Dose je 1.2 m.
• Gästebad-Waschtisch: Wasser und Abfluss liegen jetzt hinter dem Marmor, der Siphon sitzt im Korpus. Das Wasser führt über den WC-Abgang, der vorher mitten durch die Leitungen lief.
• Bogenleuchte 0.11 nach Osten, damit der Dreh-Kipp-Flügel g4 frei schwenkt.
• Schalter Essen B3 und Dose E6 auf dem Eichenpaneel: Die Leitung endet jetzt in der Dosenöffnung.

Laufwege

Geprüft mit Laufwegprüfung, Raster 0.08. Die Stühle sind 0.75 hinter die Tischkante gezogen, die Badtür steht offen.

Zonenläufe im feineren Raster 0.05:

• Küche:
  • Zugang 0.90
  • zwischen Insel und Nordzeile 1.00
  • zwischen Insel und Ostzeile 1.80
  • Insel West 0.90
• Essen:
  • Gang Ost 1.00
  • Garagentür 0.92
  • Badtür 1.00
• Wohnen:
  • Beinraum Couch 0.40
  • TV-Gang 0.70

Alle Hauptwege liegen bei ≥ 0.90. Die Gasse hinter den zurückgezogenen Stühlen ist frei: West bis zur Vorsatzschale, Ost 0.75.

Öffnungszonen

Die Schwenkbereiche sind als Viertelkreis um das Band geprüft. Die Routine schlägt am bekannten Konflikt Eck-Hochschrank/Vorratsschrank an.

• Dreh-Kipp-Fenster:
  • Wohnen West f2: frei.
  • g4: jetzt frei.
  • g6 und g8: Sofa 2 steht im Schwenkbereich, siehe Kapitel 9.
• Garagentür: frei, egal in welche Richtung sie aufgeht.
• Haustür: nach außen frei, nach innen siehe Kapitel 9.
• Garderobe Entree: Türen mit Band Nord frei.
• Küche: Die Befunde aus Runde 1 gelten unverändert.
• Revisionen: IG1 und IG2 frei.

Klima

• Revision: Beide Kanalgeräte sind von unten zugänglich. Das Rückluftgitter ist zugleich die Revisionsklappe.
• IG2: Auslass A bläst nördlich am Esstisch vorbei (Tischende y 7.40, Schlitz ab 7.75). Auslass B bläst an der Decke über die Spielecke zur Insel.
• Leistung:
  • IG1 3.5 kW für Wohnen und Entree mit 26 m² Glasfront nach Westnordwest: plausibel.
  • IG2 5.0 kW für Essen, Küche und Spielecke mit rund 38 m²: plausibel.
  • Anschlussverhältnis an AG6: siehe Kapitel 9.

Elektro

• Sofas:
  • Couch: E2 am Südende (0.9 m), E1 an der Récamière (1.1 m).
  • Sofa 2: B5 und E2 an beiden Enden.
• TV: E3 (SD 2-fach und LAN) und B5.
• Esstisch: E6 und B7 höchstens 1 m von den Tischecken, E7 für das Buffet.
• Küche:
  • Nordzeile 3 Dosen.
  • Ostzeile 2 Dosen, jeder Punkt der Arbeitsfläche höchstens 0.6 m von einer Dose.
  • Insel jetzt 2 Dosen.
• Garderobe: E5 und B6.
• Schalter an den Türen (Mitte 1.09 m):
  • Haustür: B1 und B2 auf der Schlossseite Ost.
  • Garagentür: B4 auf der Schlossseite Nord.
  • Gästebad: Schalter auf der Schlossseite Nord.
  • Verandatür (Schiebetür): E18 an der Westwand, der einzige Wandplatz neben der Öffnung.
• Leuchten: Jede Leuchte hängt an einem Stromkreis mit Schalter, außer EGD_Stufenlicht_1.

Kameras

• Freistellung: 52 Kameras geprüft, alle frei.
  • Kam_Kueche_Untersicht liegt 3 cm über der Inselplatte und schaut nach oben. Das ist gewollt.
  • Kein Sichtstrahl endet näher als 0.35 m.
• Tagbild geändert durch die Fixes (Sichtstrahl auf Bogenleuchte alt/neu, E19 und Klima-Abdeckungen):
  • Kam_Wohnen_Ecke_(SW|SO|NO|NW), Kam_Wohnen_(2|3|4|6), Kam_Living, Kam_Entree_3, Kam_Entree_Ecke_SW
  • Kam_Essen_2, Kam_Essen_Ecke_(SW|NO|NW), Kam_Spielecke_Ecke_(NO|NW)
  • Kam_Kueche, Kam_Kueche_(2|4|5|10), Kam_Kueche_Ecke_(SW|SO|NO|NW), Kam_EG_Ueberblick(_2)
  • Kam_Eingang, Kam_Eingang_Nah, Kam_Pool, Kam_Poolgarten_1, Kam_Plan_Garagendach
  • die EG-Pläne Elektro, Decke und Sanitär

Abendbilder (Preset A)

Die Testbilder haben 30 % Auflösung und 32 Samples, alle 52 EG-Kameras sind einzeln gerendert.

• Ziel: Median 85–140. Erreicht wurde 101–114, Clipping ≤ 0.5 %.
• Faustregel: 1 EV entspricht hier etwa 35 Medianstufen.
• Grund für die niedrigen Werte: Essen und Spielecke sind abends sehr hell (Spots, Segel-LED, Pendel). Deshalb liegt die Belichtung dort um 0.
• Empfohlene Einträge für render_alle.py (Ordner eg, Suffix _abend):

Die Tagbilder bleiben bei V +1.0.

8 Kameras (Augenhöhe 1.55)

• Kam_Wohnen_Ecke_SW/SO/NO/NW, 16 mm, V +1.0
• Kam_Essen_Ecke_*, 16 mm, V +1.0
• Kam_Kueche_Ecke_*, 16 mm, V +1.0
• Kam_Entree_Ecke_*, 16 mm, V +1.0
• Kam_Spielecke_Ecke_*, 16 mm, V +1.0. Bei _SO hängt das Kugelpendel im Vordergrund, besser NO/NW verwenden.
• Kam_GBad_Ecke_*, 14 mm, V +3.5 (Waschtisch-Blick NW/SO +4.0)

Die Pläne nutzen die Plankamera Kam_Plan_EG:

• Grundriss, Elektro und Sanitär: Schnitt 1.20, Beschriftung auf z 1.17.
• Decke: Schnitt 2.84, Beschriftung auf z 2.835.

Gästebad, Technikraum, Treppe und UniFi-Netzwerk (Stand 2026-09-22)

Skripte, Reihenfolge bei Neuaufbau: docs/scripts/eg_technikraum.py → eg_gaestebad.py → netzwerk_unifi.py → sofort danach aussen_gelaende.py (senkt Garten, Kameras und Erdleitungen wieder ab). Alle idempotent über ihre Präfixe:

• eg_technikraum.py: Technikraum_, IW_Technikraum_, Licht_Technikraum, Leitung_Technikraum_, Plan_Technikraum_
• eg_gaestebad.py: GBad_, Licht_GBad_, Leitung_GBad_, Plan_GBad_, IW_Treppenkern_, IW_Kammer_, Treppe_Handlauf
• netzwerk_unifi.py: Collection Netzwerk (UniFi-Geräte, Kabelweg_, Abdeckungsraster), Kameras Sicht_K, Kam_Rack, Kam_Kabelplan_*

Nach eg_technikraum.py immer eg_gaestebad.py laufen lassen, sonst fehlt die Spiegeltür.

1 Räume und Nutzung

• Gästebad unter der Treppe, L-förmig:
  • Vorraum im früheren Treppenauge, x 4.14–5.09, y 5.60–6.73, Höhe 3.00 bis zur neuen Kerndecke
  • WC-Teil unter den Stufen 13–17, x 4.14–6.14, y 6.77–7.78, Decke gestuft 1.99–2.89
  • Tür 0.76 neben dem Treppenantritt, Band Süd, öffnet nach innen
• Technikraum unter den Stufen 6–12, x 5.19–6.14, y 4.55–6.67, lichte Höhe gestuft 0.72–1.81. Zugang über eine flächenbündige Spiegeltür in der Spiegelwand des Bad-Vorraums, 0.59 breit, Kopf schräg 1.32–1.68, öffnet nach außen.
• Treppe: 18 Stufen, Steigung 18.1 cm, gewendelt um den geschlossenen Kern.
  • Kernwände stehen 10 cm auf den Stufen.
  • Handlauf D 42 an den Außenwänden, 0.90 über den Trittmitten.
• UniFi-Netzwerk: Rack im Technikraum, 9 Kameras K1–K9 außen, 3 Access Points (EG Süd, EG Nord, OG-Flur).

2 Ausstattung

Gästebad:

• Nero-Marquina-Marmor raumhoch, Boden geschliffen
• Treppenuntersicht und Kerndecke anthrazit
• Spiegelwand mit verdeckter Technikraumtür und LED-Lichtlinie am Boden
• Waschtisch 64 × 40 in Eiche geriffelt, Calacatta-Platte, Aufsatzschale D 38 weiß
• Wandarmatur Messing, Rundspiegel D 60 mit Messingrahmen und Halo
• Wand-WC kompakt 36 × 48 vor 20-cm-Vorwand, darauf eine Marmorablage mit Lichtfuge, Drückerplatte Messing

Technikraum: 19"-Wandschrank 6 HE mit Glastür:

Dazu im Raum:

• Wandbord mit Glasfasermodem und Glasfaserdose
• Doppelsteckdose
• Kabelkanal und Bodenkanal
• Unterverteilung EG (Annahme)
• LED-Leiste unter Stufe 12

Neu in Runde 2:

• Netzkabel der PDU
• DAC-Uplink Dream Machine → Switch
• Reedkontakt für das Licht

Leuchten

3 Leitungen

Elektro (neu in Runde 2, vorher fehlten alle Leitungen dieser Räume)

Die Unterverteilung EG ist Technikraum_UV (Annahme). Die Stromkreise:

• F15 Licht Gästebad und Technikraum, RCD 30 mA
• F16 nur die Rack-Steckdose, RCBO. Ein Fehler im Bad nimmt so dem Netzwerk nicht den Strom.

Die Zuleitung ins OG (Stamm → Steigleitung in IW_Treppenkern_Sued) baut og_flur.py (Leitung_FlurOG_Steigleitung_*).

Jede Leitung hat eine Plankopie Plan_GBad_E_Kabel_ bzw. Plan_Technikraum_E_Kabel_ auf der Planhöhe 1.17. Sie erscheint im EG-Elektroplan.

Netzwerk (netzwerk_unifi.py)

• Kabelwege: 17 Leerrohre M20. Sie sind als rote 6-cm-Rohre dargestellt, geprüft wird die Achse.
• Wanddurchführungen in Außenwänden und Stützenachsen (IW_Treppe_Sued_w1, IW_WC_Nord_w1) liegen auf z 2.53, unter einem möglichen Randbalken.
• Abstieg von der Abhangdecke vor der Wand:
  • K1: hinter dem Garderobenblock
  • K3: hinter dem Vorhang
  • K4/K5: im Koffer West
  • K6/K7/K8 und Stamm Nord: hinter den Einbauschränken der Küche
  • Stamm Süd: im Koffer Wohnen
• Außen unter Carport- und Verandadecke Aufputz mit der Achse 2.5 cm unter der Untersicht. Die Gartenleitungen auf 2.955 kreuzen darunter.
• Access Point OG an der Unterseite der Flur-Abhangdecke (z 5.895–5.93). Die Steigleitung endet darin bei 5.935.

Sanitär (gebaut von eg_ausbau.py, hier nur geprüft)

• Kaltwasser: Hauszuleitung und Verteiler in der WC-Vorwand (5.99, 7.00). Anschluss Spülkasten (5.99, 7.27, 0.95).
• WC: DN 100 ab Schüssel (Anschlusshöhe 0.23), 90°-Bogen senkrecht in die Grundleitung.
• Waschtisch: Kalt/Warm über einen Schlitz in IW_WC_Nord_w1 (z 0.20/0.24) bis östlich der Stütze I2, dann vor dem Marmor zur Armatur. Abfluss DN 40 senkrecht in die Grundleitung.

4 Prüfung Runde 2 (2026-09-22)

Geprüft und Ergebnis

Fixes

Kameras und Belichtung

Gästebad und Technikraum sind fensterlos: abends sieht es aus wie tagsüber (Kam_WC_EG: Median 64 abends, 65 tagsüber bei gleicher Belichtung). Im schwarzen Marmor ist ein Median von 35–60 richtig. Testbilder mit 30 % und 32 Samples.

Durch die Fixes ändern sich diese Tagbilder:

• Kam_FlurOG_Nord: AP jetzt unter der Flurdecke sichtbar
• Kam_GBad_Ecke_SO, Kam_GBad_Ecke_SW, Kam_WC_EG: Waschtisch-LED
• Kam_Technikraum, Kam_Rack: PDU-Kabel, DAC-Uplink
• Pläne: Kabelplan EG und OG (54/55), EG-Elektro- und Deckenplan

Lüftung Gästebad (2026-09-22)

Rene: „Das Gästebad im EG hat einen Kanal über die Küche zur Veranda als Ausgang für die Luft, ein Lüfter dort macht also Sinn zu planen.“

Skript docs/scripts/eg_lueftung_gbad.py.

• Idempotent über die Präfixe Lueftung_GBad_, Leitung_Lueftung_GBad_, Plan_Lueftung_GBad_, Collection EG_Ausbau.
• Es läuft nach eg_ausbau.py und eg_gaestebad.py und ändert keine GBad_-Objekte.
• Mit PRUEFEN schreibt es die Prüfung nach docs/raeume/lueftung_gbad_pruefung.json.

Gerät

Vent-Axia Silent Fan VASF100HTV (Art. 479087).

• Feuchtesensor und Nachlauf 15 min.
• 12 dB(A), IPX5 (Bereich 1).
• Drehzahl bei der Montage einstellbar, hier auf die hohe Stufe (langer Kanal).
• Rückstauklappe im Gerät.

Lueftung_GBad_Luefter_*: Frontplatte 160 × 160 schwarz matt, Gehäuse 150 × 150. Das Gerät steht 30 mm vor dem Marmor und fällt im Nero Marquina kaum auf.

Lage: Nordwand des WC-Teils in der Nordostecke, Mitte x 5.95 / z 2.06.

• Weit weg von der Tür und nicht über dem Spiegel.
• Oberkante 2.14, knapp unter der Treppenuntersicht (Stufe 14, Unterkante 2.168).
• Dahinter liegt Mauerwerk: Stütze I2 endet bei x 4.634, Stütze O3 beginnt bei x 6.149.

Kanal

Wickelfalzrohr DN 100 (Leitung_Lueftung_GBad_Kanal, hide_render), 6.0 m, 4 Bögen 90°:

• Kernbohrung D 120 durch IW_WC_Nord_w1 auf z 2.06, im Mauerwerk.
• In den Eck-Hochschrank der Küche (dessen Tür ohnehin blockiert ist), darin hoch auf 2.78.
• Hinten oben in den Oberschränken der Ostzeile nach Norden, Kanal z 2.73–2.83. Der Weg führt durch Hochschrank, Turm, Hängeschränke OS/OM/ON und Eckschrank; alle reichen bis unter die Decke (2.845).
• Im Eckschrank hinab auf 2.455.
• Mit 3 % Gefälle nach außen durch die Nordwand AW_Nord_EG_w5 (Mauerwerk). Die Oberkante des Kanals liegt bei 2.505, unter der Randbalkenzone.

Der Kanal bleibt unter der Abhangdecke. Die UniFi-Leerrohre (z 2.92) und die EG-Kabel (2.962) im Deckenhohlraum werden nicht gekreuzt. In den Oberschränken Ost geht hinten oben etwa 12 × 12 cm Stauraum verloren (innen mit Blende).

Außen: Fassadengitter 160 × 160 mit Schwerkraftklappe, weiß wie die Fassade (Lueftung_GBad_Gitter_*).

• Nordfassade unter der Verandadecke, Mitte x 5.95 / z 2.445.
• 0.9 m neben dem Küchenfenster, 0.7 m neben der Wandleuchte.

Elektro

Leitung_Lueftung_GBad_F15, NYM-J 4 × 1.5 (Dauerphase für den Nachlauf, geschaltete Phase vom Lichtschalter, N, PE). Weg:

• Ab der Abzweigdose GBad_Abzweigdose in der WC-Vorwand.
• In der Vorwand nach Norden.
• In IW_WC_Nord_w1 auf 1.05 nach Westen.
• Senkrechter Schlitz bei x 5.85 (0.29 neben der Ecke) bis hinter das Gerät.

Plankopie im EG-Elektroplan. Die Beschriftung „Lüfter Vent-Axia Silent VASF100HTV, Feuchteautomatik“ steht im Elektro- und im Deckenplan, dazu Kanalweg und Gitter.

Luftmenge und Druckverlust (grob)

Ansatz: glattes Rohr DN 100, 6.0 m, 4 Bögen R/D ≈ 1 mit ζ 0.35, Gitter mit Klappe ζ 2.0.

Auf hoher Stufe sollte ein Kleinraumlüfter DN 100 bei 6–10 Pa die 40 m³/h schaffen. Ob das stimmt, zeigt nur die Kennlinie aus dem Datenblatt, siehe offene Punkte.

Prüfung

Sichtbarkeit:

• Lüfter: Keine der bestehenden Kameras sieht ihn. Er sitzt in der Ecke über der Vorwand, außerhalb der Bildfelder.
  • Neue Detailkamera Kam_Lueftung_GBad (5.15 / 6.92 / 1.45, 16 mm): Tag V 3.5 (Median 53), Abend A 3.3 (Median 48), wie das übrige Gästebad.
• Gitter: sichtbar in Kam_Veranda (Bild 03), Kam_Pool (Bild 02) und Kam_Poolgarten_1 (Tag und Abend).

Außenanlagen Haus 1: Vorgarten, Poolgarten mit Veranda, OG-Terrasse, Garagendach (Stand 2026-09-22, Prüfung Runde 2)

Skripte (idempotent, in dieser Reihenfolge nach den Raum-Skripten): docs/scripts/aussen_garten.py, docs/scripts/aussen_terrasse_dach.py, danach docs/scripts/aussen_gelaende.py (Geländehöhen, Müllbox-Tür; nach netzwerk_unifi.py), Prüfungen docs/scripts/aussen_pruefung.py (ändert nichts, TEILE / LW wählbar). Collections: Garten und Garagendach (unter Aussenanlage), OG_Terrasse (unter OG); Leuchten in Licht, Kameras in Kameras. Präfixe: Garten_, OGTerr_, Garagendach_ (dazu Licht_…, Leitung_…, Plan_…). Poly-Haven-Modelle einmal importiert als Meshes GartenAsset_<id>__<variante> (Fake-User), alle Pflanzen sind verknüpfte Instanzen.

1 Nutzung und Maße

Höhen (Rene 2026-09-22): Haus, Veranda und Eingangspodest liegen rund 20 cm über dem Garten. Bezug bleibt OK FFB EG = ±0.00.

An der Veranda (Nord- und Westkante) und am Podest bleibt je eine Stufe von rund 22 cm. Unter den Wohnzimmerfenstern neben der Haustür zeigt sich die Bodenplatte als 24 cm hoher Sockel. Die Platten auf Hausniveau (Veranda, Podest, Carport) reichen bis −0.50, Mauern, Torpfosten, Müllbox und Garagenstütze G3 bis −0.30 (Oberkante Grundstückskörper), damit an den Höhensprüngen keine Lücken entstehen. Beläge an der Grundstücksgrenze enden 1 cm hinter der Außenfläche der Grenzmauern, die Garagenstützen G1–G3 6 mm hinter der Mauerfläche (sonst Z-Fighting).

2 Was gebaut wurde

Bestand, nur Material/Sichtbarkeit geändert (nicht gelöscht, nicht umbenannt): Grundstueck, Rasen_Nord → Rasen_Echt; Gartenweg, Boden_Vordach, Boden_Veranda, Belag_Hof_Sued/Nord/West/Ost, Belag_Garage_Nord, Terrasse_OG_Belag → Belag_Kalkstein; Boden_Garage → Betonwerkstein; Torpfosten_* (4) → Sichtbeton_Hell; Aussenkueche_Platte → Travertin_H; Dach_Garage → Sichtbeton_Hell. Platzhalter Strauch_1…4 (Kugeln hinter der Straßenmauer) hide_render + hide_viewport, ersetzt durch Hecke. Pool_Wasser.visible_shadow = False (Objekteinstellung, Material Poolwasser unverändert): sonst lässt Cycles weder Sonne noch Unterwasserlicht auf Sohle und Wangen (wie Glas_Dusche). Das ändert auch die Pool-Endrenders (Becken wird hell), gewollt.

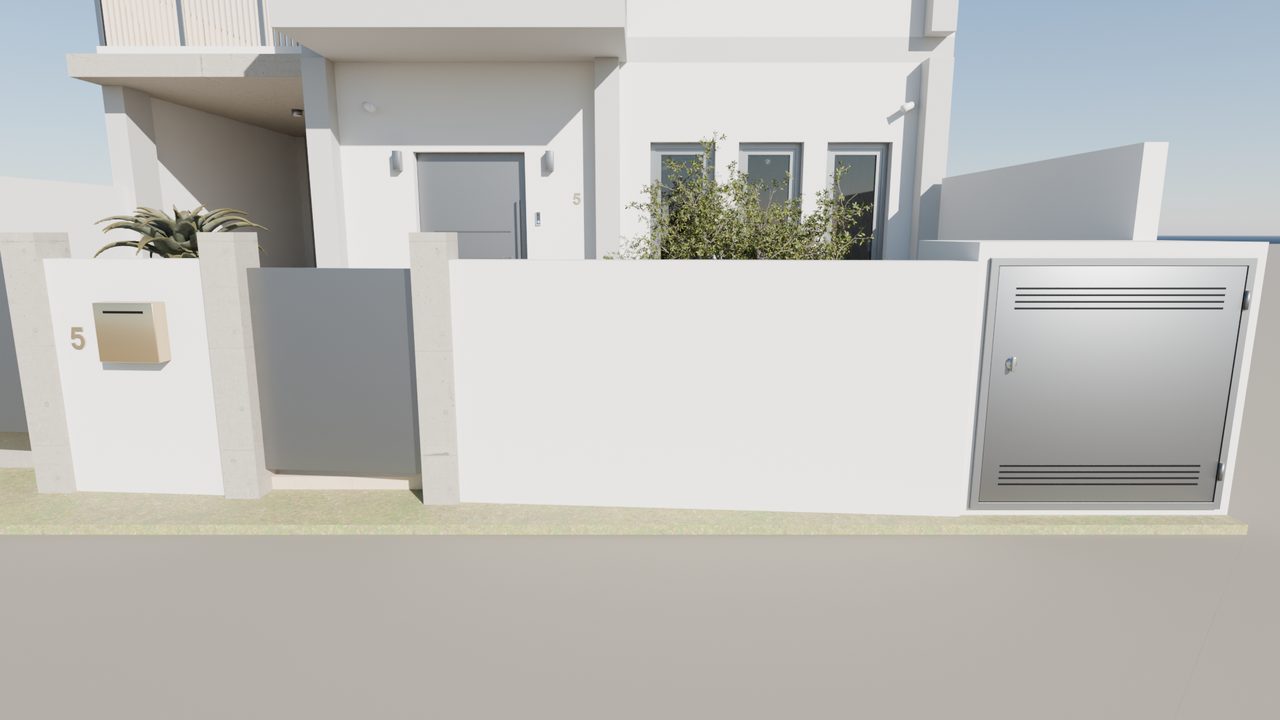

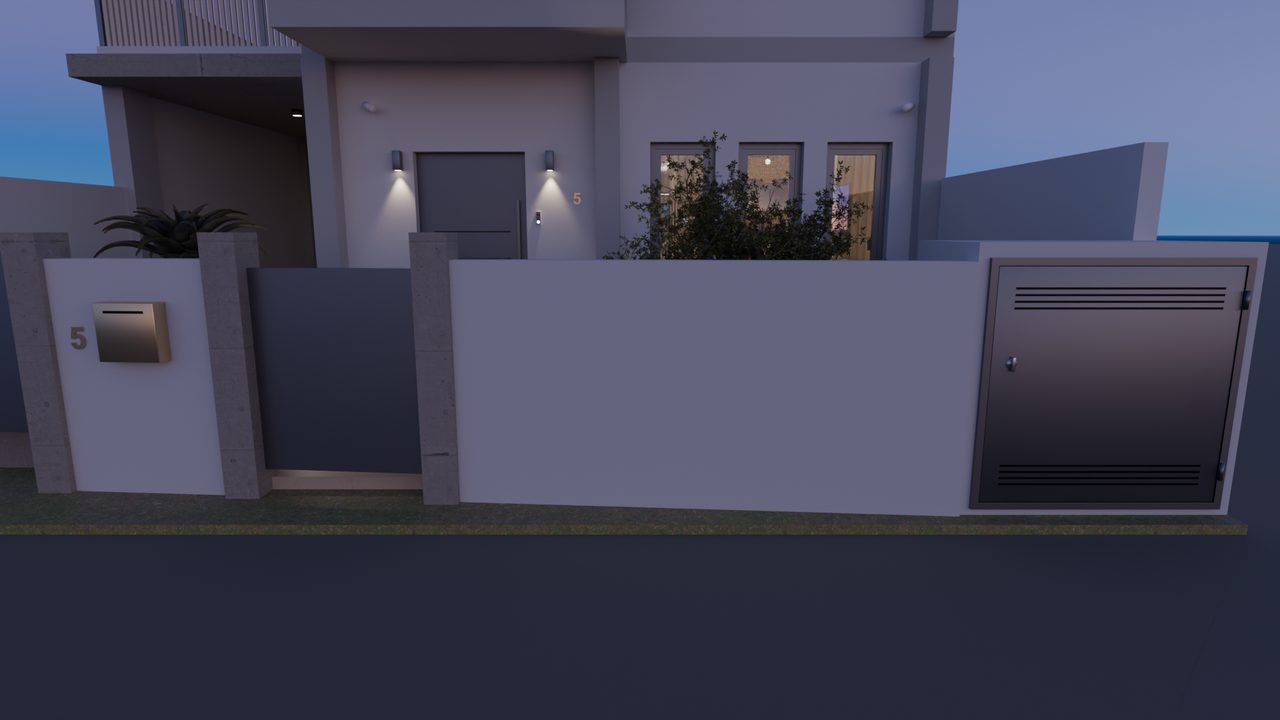

Vorgarten (Mediterraner Kiesgarten, ruhige Palette, kein Rindenmulch): Kies hell über die ganze Fläche, Weg 1.20 Kalkstein (Bestand). Olive island_tree_01 H 2.3 / Krone 2.1 an der Straßenmauer (3.80, −3.00), unterpflanzt mit Lavendel; Hecke Searsia links/rechts der Olive (ersetzt Strauch_1…4); Palmen-Ersatz quiver_tree_02 H 1.7 in der Torecke (0.18, −3.42); 13 × Lavendel (leipoldtia), 9 Gräser, 4 Säulensträucher (othonna). Briefkasten Messing außen an der Straßenmauer Mitte (x 0.30, 0.52–0.86) mit Hausnummer „5“ (Rene 2026-09-22), zweite Hausnummer an der Fassade neben der Tür (2.52, 1.55). Müllbox (Bestand, gemauert in der Südostecke an der Straße, 1.50 × 0.82): Aluminiumtür 1.30 × 1.30 zur Straße mit Zarge, Lüftungsschlitzen oben und unten, Bändern an der Ostseite und einem Drehverschluss mit Flügelgriff an der Westseite (Rene 2026-09-22). Die Tür schlägt nach außen zur Straße auf. Die Klingel ist UniFi K1 (Bestand). Carport: Wallbox 11 kW an der Hauswand (y 3.625–3.875, 1.00–1.40), Steckdose, 3 Aufbau-Downlights.

Poolgarten: Beckenrand Travertin 18 cm (3 cm Überstand), 2 Unterwasserleuchten in der Südwand (Blick weg von Veranda und Liegen). 2 Sonnenliegen 1.95 × 0.70 (Gestell Deck_Holz_Hell, Polster Stoff_Leinen_Hell, Lehne 38°) parallel zur Nordkante auf dem Rasen (x −0.75…1.20 und 1.80…3.75, y 23.28…23.98), dazwischen ein Beistelltisch, Ampelschirm 2.4 × 2.4 bei x 1.50 (Mast in Bodenhülse, kein Fuß im Weg). Olive island_tree_02 H 2.7 am Westende (−2.25, 23.61) im eigenen Kiesbeet x −3.18…−1.30 mit Lavendel und Uplight L13; Kiesstreifen mit Gräsern/Lavendel an der Nordmauer.

Pooltechnik (Rene 2026-09-22): In der Nordostecke, wo zuerst die Olive stand, steht die Technik für den Pool in einer oberirdischen Box 1.60 × 0.90 × 1.30 (x 4.50…6.10, y 23.35…24.25) auf einem Sockel aus hellem Sichtbeton im Kiesbeet. Die Box hat Alu-Eckpfosten, waagerechte Lamellen aus heller Eiche wie der Sichtschutz (2.5 cm Luft, damit Pumpe und Trafo belüftet sind) und einen Deckel aus Sichtbeton. Zwei Lamellentüren öffnen nach Süden zum Becken, an der Rückwand sitzt eine Montageplatte. Darin (Standardausstattung):

Hydraulik: 2 Skimmer in der Nordwand (x 3.40 / 4.40, weiße Deckel im Deck), Bodenablauf in der Beckenmitte (1.575, 19.73), 3 Einlaufdüsen in der Südwand (x −0.95 / 1.55 / 3.95, z −0.60, 20 cm unter dem Wasserspiegel), sie drücken das Wasser gegen die Skimmer. Saugleitungen Skimmer (5.0 m) und Bodenablauf (9.2 m) sowie Rücklauf zu den Düsen (13.9 m) liegen frostfrei im Erdreich. Rückspülwasser (3.1 m) geht in einen Sickerschacht mit Deckel vor der Box (6.00, 22.95). Sichtschutz Ost: Lamellenwand helle Eiche 2.40 hoch vor der Grenzmauer (y 15.76…24.40, 123 Lamellen 45 mm, 25 mm Fuge, Pfosten Alu). Pooldusche (Säule Chrom, Linienrost) an der Lamellenwand (6.16, 20.40). Hochbeet Sichtbeton 0.42 hinter der Garage (x −3.17…−1.50, y 11.80…15.40) mit niedrigem Lavendel und Gräsern. 2 Keramikkübel am Deck (West niedrig bepflanzt, damit K5 darüber sieht).

Veranda: Lounge West: Sofa 2.10 × 0.85 mit Blick zum Pool, Sessel, Couchtisch Travertin 0.90 × 0.50, Jute-Outdoorteppich; Essplatz für 6: Tisch 1.80 × 0.90 Eiche (x 3.15…4.05, y 13.80…15.60), 6 Stühle mit Polster, Holzlaterne mit Kerzenlicht. Außenküche (Bestand) aufgewertet: 4 Fronten Eiche mit Messinggriffen, schwarzer Einbaugrill mit Haube, Messingarmatur, Steckdose über der Platte. Möbel in Holz_Hell / Deck_Holz_Hell, Polster Stoff_Leinen_Hell.

OG-Terrasse: 2 Liegen an der Glasbrüstung (x −0.12…1.83 und 2.32…4.27), Beistelltisch; Sessel-Paar mit Tisch D 0.40 und Jute-Teppich im Ostteil; Kübel West (Gräser) neben der Tür, Kübel Ost mit Olivenstämmchen (Krone 0.8, H 1.6) vor der Ensuite-Wand.

Garagendach: siehe Abschnitt 5. Dazu Wartungsweg Betonwerkstein 0.70, Kiesschüttung im Westfeld, Sichtschutz helle Eichenlamellen 1.10 hoch (Oberkante 4.35, 50 % offen) an Süd- und Westkante sowie Nord mit Lücke für Leiter und EG-Leitungen, Leiterhaken, Wartungssteckdose.

3 Steckdosen (IP44 mit Klappdeckel) und Übergaben

Übergaben (Außenverteiler IP65 an der Hauswand, Zuleitung vom UV EG durch das Haus = EG/Elektriker): Süd (0.12–0.32, −0.33, z 0.25–0.45), West Carport (−0.33, 3.30–3.50), Nord Veranda (5.15–5.35, 12.73). Terrasse: Übergabe von der Master-Suite durch die Wand in der Sockelzone, Innenseite Nordwand bei x 0.10 / 0.20 / 2.40 / 2.46, z 3.56–3.70.

4 Leuchten (2700 K, dimmbar; Poolleuchten neutralweiß 12 V)

Leitungen (Längen aus dem Modell): Erdreich Leerrohr z −0.80 (rund 0.60 unter dem Garten) parallel zu Wegen/Mauern (0.15–0.30 Abstand), an Decken Aufputzkanal z 2.955, in Wänden nur Mauerwerk neben Öffnungen (0.10–0.30), waagerecht nur in Sockelzone; keine Stütze, kein Sturz, kein Randbalken. Leitung_Garten_Sued_Licht 19.2 m, _Sued_Steckdose 8.1, _West_Carport 12.6, _West_Einfahrt 9.4, _Nord_Veranda 14.8, _Nord_Garten 40.1 (mit Abzweig zur Olive West), _Nord_Pool 14.6 (Übergabe Nord → entlang der Lamellenwand → unter der Box senkrecht durch den Sockel zur Unterverteilung), _Pool_Leuchten_12V 14.4 (Trafo → westlich an der Unterverteilung vorbei durch den Sockel → L10), _Nord_Steckdosen 24.5, _West_Wallbox 1.4, _West_Steckdose 1.1, Leitung_Garagendach_Steckdose 17.7 (ab Übergabe West), Leitung_OGTerr_Licht 9.6 (mit T-L5), _LED 3.2, _Steckdose 0.3 m. Poolleuchten-Kabel vom Trafo in der Box im Erdreich zur Südwand, dort durch die Einbaunischen der Leuchten (bei Pools üblich eingegossen). Die Leerrohre in den Sockel der Pooltechnik-Box werden beim Betonieren eingelegt (neuer Sockel, keine Bohrung).

5 Klima: Außengeräte auf dem Garagendach

Alle Geräte x −1.00…−0.70 (AG6 −1.05…−0.70), Füße 0.12 (Montageschienen quer + Gummipuffer), Lüfter nach Westen, Serviceventile an der Hausseite. Anschlusspunkt je Platz (x −0.70, y Platzmitte, z 3.45). Die Ventile werden beim Skriptlauf genau an die Enden der Raumleitungen gesetzt.

• Leitungsrinne x −0.45…−0.334, z 3.30–3.40, y 0.975…10.763, Alu mit Deckel, Auflager alle 1.0 m. Innen 108 × 86 mm. Deckelaussparungen mit Anschlusshaube (Dach 3.66, offen zur Wand und zum Gerät) automatisch an den Eintritten von oben (Stand Runde 2): y 1.58–1.75 (Gäste), 3.48–3.72 (Kinder), 6.55–6.71 (Büro), 9.56–9.65 (Master), 10.66–10.76 (EG von Norden, Nordende offen). Austritt zum Gerät seitlich unter dem Deckel durch Aussparungen der Wand West: 1.33–1.58, 6.18–6.50, 7.92–8.07, 8.57–8.64, 9.91–10.09.
• Kondensat: Sammelrinne mit Rost unter der Serviceseite (x −0.62…−0.54, y 0.99…10.70) → Querrinne Nord → Speier durch die Aufkantung Nord (x −2.58) → Rinnenkessel → Fallrohr D 80 (−2.58, 11.46) → Standrohr. Annahme, Bestand prüfen (vorhandener Dachablauf, Kernbohrung in der Aufkantung, Abdichtung). Angeschlossen: Geräte-Kondensat AG1–AG6 (Schläuche mit rund 6 % Gefälle). Alle Innengeräte (Gäste, Kinder, Büro, Master, EG IG1/IG2) enden direkt über dem Rost der Sammelrinne. Für Enden außerhalb erzeugt das Skript automatisch Anschlussschläuche Garagendach_Kondensat_Anschluss_* (in der Leitungsrinne waagerecht, ab der Rinnenwand fallend). Stand Runde 2: keiner nötig.
• Wartung und Luft: Wartungsweg 0.70 westlich der Geräte, vor den Lüftern ≥ 0.50 frei, Luftwurf bis zur Lamellenwand 2.2 m (Lamellen 50 % offen). Reparaturschalter an jedem Gerät (Nordseite oben). Zugang über Anlegeleiter am Nordende (Leiterhaken, Lücke im Sichtschutz).
• OG-Fenster West ab z 4.15: Geräte-Oberkante 3.99 (AG6 4.17 vor dem massiven Feld w9), Sichtschutz 4.35 nur an der Dachkante (2.9 m vor der Fassade).

6 Sanitär

Pooldusche: Kaltwasser Abzweig von der Außenküche, frostfrei im Erdreich z −0.70 (0.48 unter dem Deck) entlang der Lamellenwand; Linienrost → Sickerschacht. Pool: Saugleitungen Skimmer und Bodenablauf (Leitung_Garten_Pool_Saug_*, blau), Rücklauf zu den Einlaufdüsen (_Ruecklauf, hellblau), Rückspülung zum Sickerschacht vor der Box (_Rueckspuelung, braun). Alles im Erdreich unter dem Pooldeck und dem Rasen; durch die Beckenwand gehen nur Skimmer, Düsen, Bodenablauf und die Leuchtennischen.

7 Prüfergebnisse (aussen_pruefung.py, alle nach dem letzten Lauf)

• Kollisionen: Garten, Terrasse, Garagendach und alle eigenen Leitungen: 0. Verbleibende Kontakte sind fremde Leitungen: Ventile (gewollte Anschlüsse), Master-Kondensat in der Sammelrinne (gewollt) und die Punkte unter „Offen“.
• Freihaltezonen: 0 Konflikte (Luftwurf AG1–AG6, Wartungsweg, Reserve AG3, Serviceseite, Durchgang Terrassentür, Fassadenstreifen und Küchenzone Veranda, Umweg West, Poolumgang N/S/O/W je 1.00, Liegen ≥ 0.60 vom Becken, Weg Vorgarten, Podest vor der Haustür, Einfahrt 2 Autos, Schwenkbereich der Technik-Türen und der Müllbox-Tür). Alle Zonen im tiefen Gelände liegen 0.20 tiefer.
• Laufwege (Prüfbibliothek, außen Raster 0.10, je Ebene getrennt geprüft; das Becken zählt als Hindernis, Beckenrand und Deckel sind begehbar): Veranda (±0.00): Küche und hinter den Essstühlen Ost 1.00, hinter den Essstühlen West und Lounge-Zugang 0.60, zur Stufe West 1.20, Ost 1.00; Poolgarten (−0.22): Poolumgang rundum 1.40, Liegen, Pooldusche, Olive West 1.40, vor den Türen der Pooltechnik-Box frei am Ziel 0.80; Belag hinter der Garage: Weg West 2.00, zur Carport-Rampe 2.13; Vorgarten: Weg zum Podest 1.53, Podest zur Haustür 1.70; hinter den Essstühlen West 0.60, Lounge-Zugang frei am Ziel 0.60; Vorgarten Weg 1.53; Terrasse Liegen 1.00, Sessel 0.98, Kübel 0.67 (≥ 0.90 vor der Tür); Garagendach Wartungsweg zu AG1–AG6, frei am Gerät 0.70.
• Abstände: Liegen 1.55 vom Beckenrand, Küchenzone 1.07, Durchgang Terrassentür 1.04, Luftwurf 2.2 m.
• UniFi-Kameras: Abdeckung nachgerechnet wie netzwerk_unifi.py (Raster 0.25, Person 1.0 m, Sichtlinie): 0 blinde Punkte, 2077 Punkte frei, 1353 mehrfach gesehen (Stand 2026-09-22 mit abgesenktem Gelände, Personen 1.0 m über der jeweiligen Geländehöhe). Nach dem Absenken des Belags hinter der Garage lag ein Punkt in der Ecke Hauswand/Veranda (−0.60, 12.55) 2 % unter dem Bildrand von K5. K5 zielt deshalb 0.20 tiefer (auf z 0.70 statt 0.90, gut 2° steiler, netzwerk_unifi.py). Die Olive vorn steht rechnerisch dort, wo K1–K3 weiter alles sehen (vor dem Wohnzimmer hätte sie 21 blinde Punkte an der Einfahrt erzeugt); Hochbeet nur niedrig bepflanzt wegen K5. K5 (Hinterkante Garagendach) sieht kein Bauteil des Daches; Fallrohr und Dachsteckdosenkabel liegen außerhalb ihres Bildwinkels.
• Licht (Dämmerung, Preset A, Testbilder renders/test/aussen_vorgarten_A.png, aussen_poolgarten_A.png): Weg, Tür, Einfahrt, Veranda, Pooldeck, Terrassenhandlauf ausgeleuchtet, keine dunklen Laufzonen; Uplights auf 30 W erhöht. Tagbild aussen_garagendach_V.png geprüft.

8 Kameras (Sonnen-Preset / Belichtung)

Planansichten (ortho, Plan-Nord rechts): Kam_Garten_Plan_Sued / _Nord (Schnitt 2.95, clip 17.05; SHOW Plan_Garten_G_ bzw. Plan_Garten_E_), Kam_Garagendach_Plan (Terrasse + Garagendach, Schnitt 4.45, SHOW Plan_Garagendach_, Plan_OGTerr_), Preset P −1.0. Planobjekte: Plan_Garten_G_ (Pflanzen, Möbel, Maße), Plan_Garten_E_ (Leuchten L1–L14, Steckdosen S1–S5, Kabelkopien, Übergaben), Plan_OGTerr_, Plan_Garagendach_ (AG1–AG6 mit Anschluss, AG3-Feld, Hauben, Rinne, Wartungsweg). Für Kam_Abdeckung (ohne Schnitt) die Kronen ausblenden: Garten_V_Baum, Garten_P_Baum, Garten_P_Schirm, OGTerr_Kuebel_Ost_Olive.

11 Prüfung Runde 2 (2026-09-22)

Neuer Prüfteil klima in aussen_pruefung.py (TEILE=('klima',), rund 5 s): Ventile, Rinne, Hauben, Kondensat, Beton, Längen und Rohrabstände aller Klimaleitungen, die aus den Räumen auf das Garagendach kommen. Alle Werte nach dem letzten Lauf von aussen_terrasse_dach.py und aussen_gelaende.py.

Klima-Sammelprüfung AG1–AG6

• (a) 12 Saug- und Flüssigleitungen, jede endet höchstens 1 mm vor ihrem Serviceventil, Ventilgröße passt (Saug D 22, Flüssig D 16), kein Ventil ohne Leitung.
• (b) Alle Leitungen treten von oben unter einer Haube in die Rinne ein (0 Punkte ohne Haube) und verlassen sie seitlich unter dem Deckel zum Gerät. Unter 3 mm Luft zur Rinne: nur die Raumleitungen Büro, Gäste und das EG-Kondensat (Kapitel 12).
• (c) 6 Innengeräte und 5 Außengeräte entwässern in die Sammelrinne → Querrinne → Speier → Rinnenkessel → Fallrohr D 80 → Standrohr. Alle 6 Kondensatleitungen enden direkt über dem Rost, keine steigt nach ihrem Hochpunkt wieder an. Gäste und Kinder laufen auf dem Dach mit 1.1–1.3 % Gefälle, der frühere Anschlussschlauch Gäste (0 % Gefälle) entfällt. Die eigenen Schläuche fallen jetzt durchgehend (vorher waagerecht). Pumpenhub: EG 0.76 / 0.87 m, Büro und Master 0.14 m, Gäste und Kinder 0 (Pumpe im Gerät).
• (d) Wanddurchführungen OG in Mauerwerk: w1 (y 1.62–1.72), w3 (3.52–3.60), w5 (6.59–6.67), w9 (9.59), jeweils z 3.46–3.58. Senkrechte Schlitze in der Außenwand beginnen bei z ≤ 5.80, also ≥ 0.45 unter der Decke. Master führt senkrecht in der Vorsatzschale. EG: Kernbohrung in w5, y 7.47–7.53, z 2.35–2.54, unter 2.55. Kein Treffer an Stütze, Außensturz, Decke, Garagendach oder Aufkantung. Innentüren werden über dem Sturz gekreuzt, das ist nach Standard erlaubt.
• (e) Übliche Herstellergrenzen: Split 2.5–3.5 kW bis 20 m Leitung und 15 m Höhe, Multi-Split bis 20 m je Innengerät und 30 m gesamt. Alle Kreise liegen darunter, der größte Höhenunterschied ist 2.65 m. Master 10.7 m und Kinder 10.0 m liegen an der üblichen Werksfüllung von 10 m.
• (f) Luftwurf 2.2 m frei, vor den Lüftern ≥ 0.54 m, Wartungsweg 0.70 m frei, Servicebereich an jedem Gerät frei. Die Zone ist jetzt je Gerät ±0.10 m geprüft statt als durchgehender Streifen. Reparaturschalter an AG1, AG2, AG4, AG5 und AG6.

Weitere Prüfungen

• Außenleitungen Leitung_Garten_, Leitung_OGTerr_, Leitung_Garagendach_*: 21 Leitungen, 0 Durchdringungen untereinander, 0 Treffer an Stützen, Stürzen und Decken. Durchführungen gibt es nur an den Einbauteilen des Beckens und an den Platten auf Hausniveau (Kapitel 12). Alle Leuchten und Steckdosen sind angeschlossen, die Laterne auf dem Esstisch läuft mit Akku.
• Kollisionen: nur gewollte Kontakte (Ventile, Klemmkasten AG5, Master-Kondensat in der Sammelrinne, Lamellen der Technik-Box an ihren Pfosten).
• Zonen: 0 Konflikte. Laufwege bestätigt: Garagendach 1.30 m, frei am Gerät 0.70 m; Terrasse 0.98–1.00 m, Kübel West 0.67 m. Die UniFi-Kamera K5 sieht kein Bauteil des Daches.
• Absturzsicherung: Terrassenbrüstung 1.05 m über dem Belag (Glas Nord, massiv Ost und West), Soll ≥ 0.90 m. Auf dem Garagendach liegt der Wartungsweg 1.43 m von der Westkante entfernt. Der Sichtschutz steht 1.10 m über dem Dach an Süd-, West- und Nordkante, die Leiterlücke Nord ist 0.90 m breit.

Fixes in dieser Runde

• aussen_garten.py, Leitung_Garten_Nord_Pool und Leitung_Garten_Pool_Leuchten_12V: Beide endeten wegen eines überschriebenen Variablennamens auf der Veranda (y 15.5) statt in der Pooltechnik-Box (y 24.2). Dazwischen lief eine 7.6 m lange Schräge durch Deck und Garten. Die Esstisch-Maße heißen jetzt EX0…EY1. Die Leitungen laufen im Erdreich bis unter die Box und senkrecht durch den Sockel. Das 12-V-Kabel führt westlich an der Unterverteilung vorbei.
• aussen_garten.py: Das Steigrohr von Leitung_Garten_Nord_Pool an der Übergabe Nord liegt jetzt bei x 5.19. Vorher kreuzte _Nord_Garten es in 0.80 m Tiefe.
• aussen_garten.py: Garten_P_Beet_Technik ist jetzt ein Kiesring um den Sockel, vorher lief die Kiesschicht durch den Sockel.
• aussen_terrasse_dach.py, Leitung_OGTerr_Licht: Das Uplight im Kübel Ost (T-L5) hatte keine Leitung. Jetzt läuft sie in der Sockelzone durch die Brüstung unter dem Oberlicht bis x 5.95 und dann 0.34 m im Belagbett in den Kübel.
• aussen_terrasse_dach.py, Leitung_Garagendach_Steckdose: Sie begann bisher mitten im Carport und lag 0.22 m frei über dem Dachüberstand. Jetzt hat sie eine eigene Zuleitung A8 ab der Übergabe West (Schlitz in w3, 0.27 m neben dem Sturz) und läuft im Aufputzkanal unter der Carportdecke. An der Deckenstirn und über die Aufkantung führt sie im neuen Alu-Kabelkanal Garagendach_Kabelkanal_Nord/_Dach/_Rinne/_Steckdose (30 × 34 mm).
• aussen_terrasse_dach.py: Die Kondensatschläuche der Geräte und die Anschlussschläuche haben Gefälle. Der Plantext AG6 lautet jetzt „7-8 kW (IG 3.5 + 5.0)“, passend zum EG-Bericht. Der Plantext für AG1 und AG2 lautet jetzt 2.0 kW, weil die Innengeräte Gäste und Kinder 2.0 kW haben. Nach dem Umbau der Kondensatleitungen Gäste, Kinder und EG ist kein Anschlussschlauch mehr nötig, Garagendach_Kondensat_Anschluss_* gibt es nicht mehr.
• aussen_pruefung.py: neuer Teil klima, Servicezone je Gerät, Zone der Technik-Türen bis Türoberkante. Außenstürze zählen als Beton, Innentürstürze nicht.

Abendbelichtung: Kam_Garagendach Preset A +3.0 (Testbild 30 %, 32 Samples: Median 108, 0 % Klippen; bei +2.5 Median 91). Die übrigen Außenkameras bleiben wie in Kapitel 8.
